桁架 设计
桁架结构设计是建筑和工程领域中的一个重要组成部分,它涉及到使用一系列的梁、柱和支撑系统来构建一个稳定的结构。桁架设计通常包括以下几个关键步骤:,,1. 初步设计阶段:在这个阶段中,设计师会确定桁架的基本形状和尺寸,包括桁架的高度、跨度以及支撑点的位置。这一阶段的决策将直接影响到后续的详细设计和施工计划。,,2. 详细设计阶段:在这一阶段,设计师会进一步细化桁架的结构细节,如选择适当的材料、计算杆件的尺寸、确定支撑点的精确位置等。还会进行力学分析,以确保桁架能够承受预期的载荷。,,3. 施工图绘制:根据详细的设计结果,工程师会制作出施工图纸,这些图纸详细说明了如何建造桁架的各个部分,包括材料规格、施工顺序和安全措施等。,,4. 施工准备:在施工开始之前,需要对工人进行培训,确保他们了解桁架的设计和施工要求。还需要准备必要的工具和设备,并制定详细的施工计划。,,5. 施工执行:按照施工图纸进行实际的搭建工作,这可能包括焊接、螺栓固定、组装等工序。在整个过程中,监理和质量控制人员会密切监督以确保工程质量符合标准。,,6. 完工验收:桁架搭建完成后,需要进行质量检查和功能测试,确保其满足设计规范和安全要求。通过验收后,桁架可以投入使用。
桁架设计概述
桁架设计是建筑结构设计中的一个重要组成部分,涉及到结构的稳定性、安全性以及经济性等多个方面。桁架是一种由杆件组成的结构体系,通常用于跨越较大的空间,如桥梁、屋顶、天桥等。桁架设计的目标是在满足使用功能的前提下,尽可能地减轻结构自重,节省材料,并确保结构的安全性和耐久性。
桁架设计的基本原则
桁架设计的基本原则包括以下几个方面:
- 高跨比:桁架跨度中央的高度h与跨度l的比值称为高跨比。为保证桁架具有足够的刚度,按桁架的外形,分别规定木桁架、钢木桁架高跨比的最小限值。
- 预起拱度:为了消除桁架可见的挠度,不论木桁架或钢木桁架,皆应在制造时预先向上起拱。起拱度通常取为桁架跨度的1/200。
- 节间的划分:根据荷载、跨度及所用木材强度设计值的大小进行节间划分,在常用木材规格范围内,充分利用上弦的承载能力。
- 自重:桁架自重一般可按经验公式估算,由于桁架自重在全部荷载中所占的比率很小,故当设计完毕后桁架的实际自重与按上式所估算的自重略有出入时,一般不必进行重算。
- 荷载组合:求桁架杆件内力时,恒荷载(包括自重)按全跨分布。屋面活荷载与雪荷载一般不会同时出现,故取二者之较大者与恒荷载进行组合。
- 内力计算:桁架的内力计算,可假定节点为铰接。将荷载集中于各个节点上,按节点荷载求得各杆件的轴向力。
- 压杆的计算长度:在结构平面内,弦杆及腹杆取节点中心间的距离。在结构平面外,上弦取锚固檩条间的距离;腹杆取节点中心间的距离。
桁架设计的步骤
桁架设计的步骤通常包括以下几个阶段:
- 荷载计算:根据桁架的用途和预期的使用条件,计算出作用在桁架上的各种荷载,包括恒荷载、活荷载、风荷载等。
- 结构分析:使用适当的分析方法,如手算、计算机辅助设计(CAD)软件或有限元分析(FEA)软件,对桁架进行结构分析,计算出各杆件的内力。
- 杆件截面设计:根据计算出的内力,选择合适的杆件截面,确保杆件能够承受设计荷载而不发生破坏。
- 节点设计:设计桁架的节点,确保节点能够传递杆件之间的内力,并保证节点的连接强度。
- 稳定性分析:进行稳定性分析,确保桁架在各种荷载作用下不会失去稳定性。
- 绘制施工图纸:根据设计结果,绘制详细的施工图纸,包括杆件的尺寸、节点的连接方式等。
桁架设计的软件工具

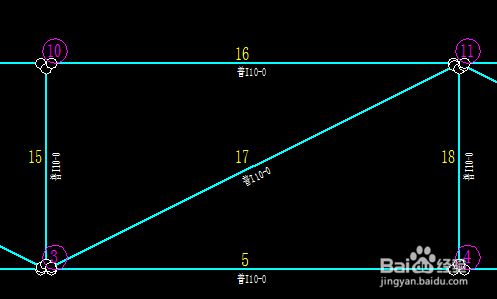

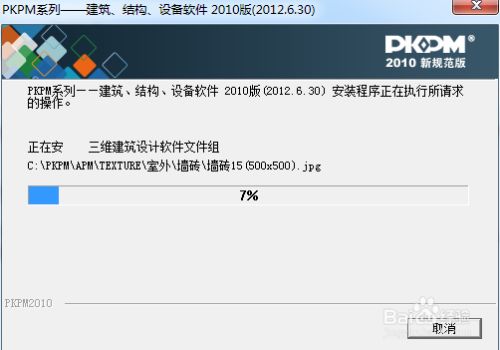

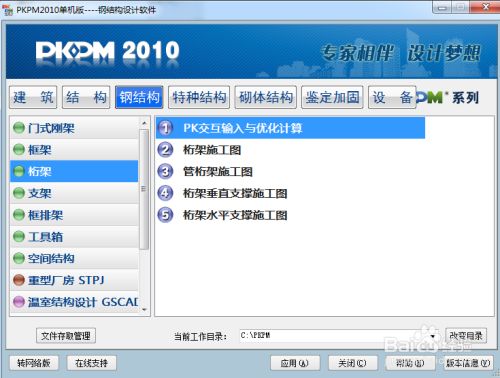

随着计算机技术的发展,现在有许多软件工具可以帮助设计师进行桁架设计。例如,PKPM和MIDAS等软件可以用于桁架的结构分析和设计。此外,还有一些专门的三维桁架结构设计工具,如Medeek Truss Plugin,它可以提供快速高效的三维桁架结构设计体验,并支持多种输出格式,方便与其他设计工具集成。
结论
桁架设计是一个复杂的过程,需要综合考虑多种因素。设计师需要具备扎实的理论基础和丰富的实践经验,才能设计出既安全又经济的桁架结构。随着科技的进步,越来越多的软件工具被开发出来,极大地提高了桁架设计的效率和准确性。
