桁架设计效果图怎么做

恩施土家族苗族自治州加固改造设计公司20秒前1阅读0评论

桁架设计效果图是展示桁架结构设计的一种视觉表达形式，通常包括平面布置图、立体图和关键部件的截面图等。桁架效果图能直观展示桁架的几何形状、尺寸、材料、连接方式等设计细节，便于工程师和技术人员理解、评估和实施。以下是对桁架设计效果图制作的分析：，，1. **空间布局**：合理规划桁架结构的空间位置，确保视觉效果与实用性的平衡。这涉及到对桁架在建筑空间中的分布进行细致规划，以实现最佳的视觉效果和功能性。，，2. **线条运用**：通过流畅的线条表达桁架的力学美感。线条的运用不仅影响整体的视觉效果，也反映了设计的美学追求。，，3. **创意排版**：在桁架效果图设计中融入创新的排版元素，如对称、重复或渐变等，以增强设计的吸引力和表现力。，，4. **材质选择**：选择合适的材料来反映桁架的设计特点和功能需求。不同的材料可以传达出不同的视觉效果和质感。，，5. **色彩搭配**：合理运用颜色，以增强设计的视觉冲击力和情感表达。色彩的选择应符合整体设计风格，并与桁架的功能特性相结合。，，6. **光影效果**：利用光影效果增强设计的层次感和立体感，使桁架结构更加生动和具有表现力。，，7. **细节处理**：注重细节的处理，如连接件的形状、大小和位置，这些细节往往能够显著提升整体设计的品质和专业度。，，8. **软件工具**：使用专业的设计软件，如AutoCAD、SketchUp或3D建模软件，来创建和编辑复杂的三维模型，这些工具可以帮助设计师更精确地实现设计意图。，，9. **客户反馈**：在设计过程中积极听取客户的反馈，根据实际需求调整设计方案，以确保最终的效果图能够满足项目的实际需求。，，10. **持续学习**：关注最新的设计趋势和技术发展，通过学习和实践不断提高自己的设计能力和审美水平。，，制作桁架设计效果图是一个涉及多个方面的复杂过程，需要设计师具备扎实的专业知识和丰富的实践经验。有效的沟通和客户反馈也是确保设计成功的关键因素。通过综合考虑上述各个方面，设计师可以创作出既美观又实用的桁架设计效果图，为项目的顺利进行提供有力的支持。

一、使用3DMax制作桁架设计效果图

步骤一：建模基础

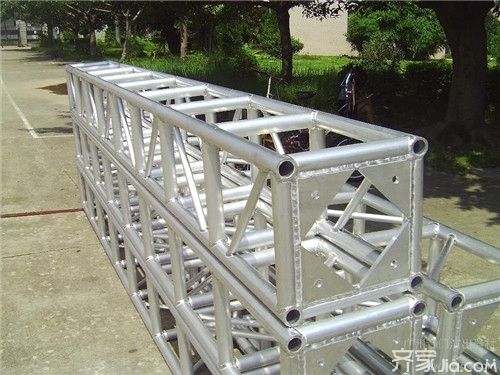

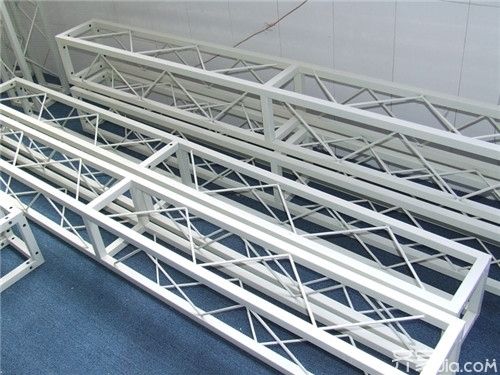

- 首先确定桁架的结构和尺寸。桁架由直杆组成，多具有三角形单元的平面或空间结构，根据实际需求确定桁架的类型（如固定桁架等）、杆件尺寸、材料等因素，这是建模准确的基础。
- 在3DMax中创建基本的杆件模型，可以使用线条工具绘制桁架杆件的轮廓，然后通过挤出、放样等操作将线条转换为三维杆件模型。例如，如果是简单的直杆，可以绘制直线然后挤出成圆柱体代表杆件。
步骤二：构建整体结构
- 根据桁架的连接方式，将各个杆件组合在一起。如果是铰链连接，可以通过在连接处创建合适的关节结构或者使用3DMax的连接工具来模拟。
- 对于复杂的桁架结构，可能需要分层、分组构建，先构建局部的三角形单元，再将这些单元组合成完整的桁架结构。
步骤三：添加细节与材质
- 为桁架添加细节，如螺栓、螺母等连接部件。这些小部件可以通过创建简单的几何体（如立方体、圆柱体）并进行适当的编辑来实现。
- 为桁架杆件和连接部件赋予合适的材质。如果是金属桁架，可以选择金属材质类型，并调整颜色、反射率、粗糙度等参数，使效果更逼真。
步骤四：设置场景与灯光

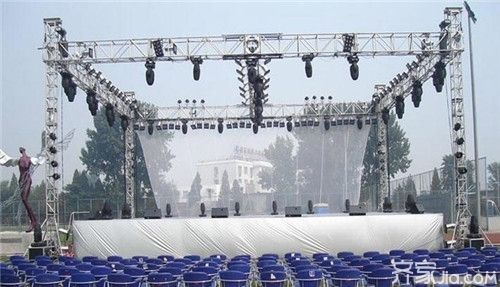

- 将桁架放置在合适的场景中，例如一个展览场地或者建筑空间。可以创建简单的地面、墙面等场景元素。
- 添加灯光效果。可以使用点光源模拟桁架上的灯具，或者使用环境光、平行光等来照亮整个场景，调整灯光的强度、颜色、阴影类型等参数，以突出桁架的结构和效果。
步骤五：渲染输出
- 对场景进行渲染设置，选择合适的渲染器（如V - Ray等），调整渲染参数，如分辨率、抗锯齿等。
- 点击渲染按钮，生成桁架设计效果图。

二、使用CAD制作桁架设计效果图

步骤一：绘制二维图形（以简单桁架为例）
- 确定视图和比例：根据桁架的实际尺寸和复杂程度，确定绘图的比例和视图方向。例如，如果是平面桁架，可以使用俯视图进行绘制。
- 绘制杆件轮廓：使用直线、圆弧等绘图命令绘制桁架杆件的二维轮廓。对于桁架中的直杆，可以直接用直线绘制；对于有曲线部分的杆件，使用圆弧命令绘制。
- 标注尺寸：对绘制好的杆件轮廓进行尺寸标注，明确各杆件的长度、角度等尺寸信息，确保桁架结构的准确性。
步骤二：创建面域（针对可拉伸图形）
- 对于由直线和圆弧等命令创建的图形，如果需要进行拉伸操作以生成三维效果，需要创建面域。框选绘制好的图形，然后使用“面域”命令（REGION）将其转换为面域对象。需要注意的是，多段线、矩形、圆等创建的封闭图形可直接拉伸，无需此步骤。
步骤三：切换到三维视图并拉伸图形
- 切换到三维视图模式，可以通过视图菜单或工具条中的相关命令进行切换。
- 使用“拉伸”命令（EXTRUDE）对创建好面域的图形或者可直接拉伸的封闭图形进行拉伸操作，输入拉伸的高度，将二维杆件轮廓转换为三维杆件模型。
步骤四：组合与调整结构
- 将拉伸后的杆件模型按照桁架的结构要求进行组合排列，通过移动、旋转、对齐等操作使各个杆件准确地连接在一起，形成完整的桁架结构。
步骤五：渲染（如果需要更真实效果）
- 如果CAD软件支持渲染功能，可以为桁架添加材质、设置灯光等渲染参数，然后进行渲染操作，生成桁架设计效果图。

三、使用SketchUp制作桁架设计效果图

步骤一：创建基础形状
- 确定桁架的形状和布局。使用SketchUp的绘图工具，如直线工具、矩形工具等，绘制桁架的基本杆件形状。如果要绘制精确尺寸的形状，可以在绘制过程中输入具体的尺寸数值。
- 对于有规律的桁架结构，可以利用SketchUp的阵列、复制等功能快速创建多个相同的杆件。
步骤二：构建桁架结构
- 根据桁架的连接方式，将各个杆件组合在一起。SketchUp提供了移动、旋转、对齐等工具，方便用户准确地将杆件拼接成完整的桁架结构。
- 对于复杂的桁架结构，可以先构建简单的模块，然后将这些模块组合成更大的结构。
步骤三：材质与纹理处理
- 为桁架的杆件添加材质。SketchUp自带了许多材质库，可以选择适合桁架材料的材质，如木材、金属等，并将其赋予相应的杆件。
- 如果需要更真实的效果，可以为材质添加纹理，调整纹理的大小、方向等参数。
步骤四：设置场景与阴影
- 在场景中添加地面、背景等元素，使桁架效果图更具真实感。
- 根据需要设置阴影效果，调整太阳的位置、时间等参数，以展示桁架在不同光照条件下的效果。
步骤五：导出效果图
- 完成上述步骤后，使用SketchUp的导出功能，将桁架设计效果图导出为图片格式（如JPEG、PNG等）或者其他需要的格式。
