网架设计计算书是进行网架结构设计时的重要文档，它详细记录了设计过程中的计算过程和结果。以下是撰写网架设计计算书的一般步骤：，，1. 封面：包括项目名称、作者、日期等基本信息。，2. 目录：列出整个设计计算书的主要章节和页码。，3. 引言：简要介绍网架设计的目的、背景和相关规范。，4. 设计条件：明确网架的设计参数，如跨度、高度、荷载类型（永久荷载、活荷载、风荷载等）。，5. 材料选择：说明所用材料的规格、性能以及是否符合要求。，6. 网格划分：描述如何将网架划分为多个单元，并给出详细的网格尺寸。，7. 节点构造：详细说明节点的类型、尺寸、连接方式以及支撑系统的设计。，8. 杆件计算：根据网架的几何形状和荷载情况，计算各杆件的内力、应力、变形等。，9. 稳定性分析：对网架的稳定性进行分析，确保其满足承载能力的要求。，10. 疲劳寿命计算：如果适用，进行疲劳寿命的评估。，11. 总结设计计算的结果，并提出是否需要进一步优化或调整的建议。，12. 参考文献：列出在设计过程中引用的所有文献资料。，，撰写网架设计计算书时，应确保所有数据的准确性和计算的合理性，以便为后续的施工和维护提供可靠的依据。还应遵循相关的设计规范和标准，确保设计的合规性和安全性。

以下是网架设计计算书的一般撰写步骤：

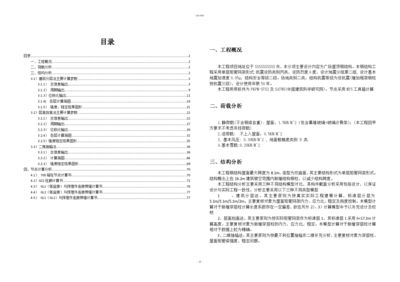

一、工程概况

1. 建筑基本信息
   • 说明建筑的用途，例如是大型仓储屋盖（如在“大型仓储屋盖设计”中网架计算书中提到建筑为大型仓储屋盖，建筑面积为1800m2(40m×45m)）。
   • 给出建筑的地理位置，因为地理位置会影响荷载取值，如不同地区的雪荷载、风荷载等不同。
2. 结构选型依据
   • 安全因素
     • 考虑结构在各种荷载作用下（包括静荷载、活荷载、风荷载、地震荷载等）的安全性。根据工程所在地区的抗震设防烈度确定抗震设计要求，如某工程所在地区抗震设防烈度为7度时，要按照相关规程确定是否进行竖向和水平抗震验算。
   • 经济因素
     • 比较不同网架结构形式的用钢量指标等经济指标。例如，在平面接近方形且周边支承的情况下，斜放四角锥网架可能在中小跨度建筑中用钢量指标较好，所以会选择这种网架结构形式。
   • 美观与功能要求
     • 满足建筑的外观要求以及建筑内部空间的使用功能，如屋面排水坡度的设置等。

二、荷载计算

1. 恒荷载（静荷载）
   • 网架自重
     • 网架自重包括杆件自重和节点自重，对于钢材网架，其自重可通过计算机程序自动生成。
   • 屋面板及檩条荷载
     • 根据屋面材料和檩条规格计算其重量，例如屋面板 + 檩条 =m2的荷载值。
   • 下弦荷载（如有）
     • 明确下弦所承受的静荷载，如某工程下弦静荷载为m2。
2. 活荷载
   • 屋面活荷载
     • 按照《建筑结构荷载规范》取值，在计算时要考虑与雪荷载取较大值的情况。例如，当雪荷载小于屋面活荷载时，则不考虑雪荷载，按屋面活荷载计算。
   • 积灰荷载（如有）
     • 对于仓储屋盖等，若积灰荷载较小可忽略不计，如某仓储屋盖网架计算时可不考虑积灰荷载的影响。
3. 风荷载
   • 对于周边支承且支座节点在上弦的网架，风荷载可由四周墙面承受，计算时可不考虑风荷载的影响，但需根据具体情况和规范确定。
4. 雪荷载
   • 根据《建筑结构荷载规范》GB50009查取雪荷载值，并与屋面活荷载比较，取较大值参与计算，如某工程中雪荷载为m2，小于屋面活荷载则不考虑雪荷载。
5. 地震荷载（抗震设计）
   • 根据工程所在地区的抗震设防烈度进行计算。如抗震设防烈度为7度时，按照我国《网架结构设计与施工规程》JGJ7 - 91的规定，在某些情况下可以不进行竖向抗震验算和水平抗震验算。

三、结构计算

1. 网格尺寸和网架高度确定
   • 网格尺寸
     • 根据网架短向跨度确定短向网格尺寸，当网架短向跨度为L2=(30 - 60)m时，短向网格尺寸宜取为(1/11 - 1/14)×L2，同时要考虑屋面板布置等因素确定长向网格数和网格尺寸。例如，短向跨度40m，考虑屋面板布置取短向网格数为12，网格尺寸为40/12 =；长向跨度45m，长向网格数取为14，网格尺寸为45/14 = 。
   • 网架高度
     • 当网架短向跨度为L2=(30 - 60)m时，网格高度宜取为(1/12 - 1/15)×L2，周边支承时高度可以取小值；对于角锥体系网架，高度的选取还应满足使腹杆与弦杆的夹角接近60度的要求。如预先取网格高度为40/15 =，若结构计算不满足挠度要求时再适当加大网格高度。

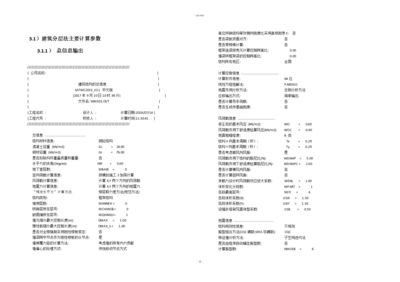

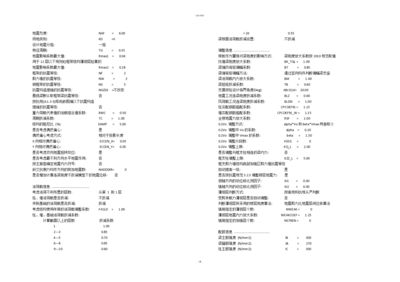

2. 杆件内力计算
   • 利用结构力学原理或专业的结构计算软件（如3D3S、MSTCAD等）计算杆件在各种荷载组合下的内力。
   • 对计算结果进行整理和分析，确定杆件的最不利内力情况。
3. 杆件截面选择
   • 根据杆件的内力计算结果、杆件的容许长细比（不同结构形式和杆件类型有相应的规范要求）以及材料的强度等因素选择杆件的截面形式和尺寸。
   • 对于管径相同、壁厚不同的杆件应作特别注明，以免造成安装差错。

四、节点设计

1. 节点类型选择
   • 根据网架结构形式和受力特点选择合适的节点类型，如螺栓球节点、焊接空心球节点等。
2. 节点计算
   • 对于螺栓球节点
     • 确定螺栓球的直径、高强螺栓的规格（如高强螺栓材料选用现行国家标准《合金结构钢》(GB/T3077)规定的20MnTiB或40Cr钢，M12 - M36高强螺栓的强度等级为等）、锥头和套筒的尺寸等，并且要复核其强度和连接的可靠性。锥头和套筒的材质为Q235 - B，锥头和套筒应采用锻模成型，其任一截面应不小于连接钢管的截面强度，锥头与钢管采用全熔透坡口等强焊接。
   • 对于焊接空心球节点
     • 焊接空心球采用Q235 - B钢材，其产品质量应符合行业标准《钢网架焊接球节点》(JG/T11)的规定。焊接球采用加肋空心球，环肋厚度与球壁厚度相同，环肋宽度应符合标准《空间网格结构技术规程》(JGJ7 - 2010)中的要求，环肋平面与主杆件的受力方向一致，钢管杆件与空心球应采用坡口等强焊接。

五、网架的支承设计

1. 支承方式选择
   • 如周边支承等方式，根据建筑的布局和结构受力特点确定。
2. 支承约束设置
   • 在网架边界的每个节点上设置竖向约束(Z)，为防止网架在平面内转动，还要加水平约束。例如，在长跨其中一边的两端点分别加上两向水平约束(x,y)和一向水平约束(y) 。
   • 对于支座类型，根据竖向拉力大小选择合适的支座，如竖向拉力小于600kN的支座(ZZ1 - 5)可采用常规板式
