钢结构厂房平面图是一种详细的设计图纸，用于表示厂房的结构布局和空间配置。它通常包括以下元素：，，1. 尺寸标注：明确标注厂房的长、宽、高以及各个部分的尺寸，确保施工人员能够准确理解并按照图纸进行施工。，，2. 结构系统：列出厂房的主要结构类型，如梁、柱、楼板等，并标明其材料和规格。，，3. 支撑系统：描述厂房的支撑方式，如柱网、梁网等，以及支撑构件的具体位置和尺寸。，，4. 设备布置：根据厂房的功能需求，规划设备的安装位置和通道，确保生产流程的顺畅。，，5. 出入口和疏散通道：标明厂房的出入口位置，以及紧急疏散通道的设置，确保在紧急情况下能够迅速疏散人员。，，6. 电气和管道系统：规划厂房内的照明、通风、空调、电力和水供应等设施的位置和线路走向。，，7. 安全措施：考虑厂房的安全要求，如防火、防爆、防震等，并标注相应的安全设施和措施。，，8. 施工细节：提供施工时需要注意的细节，如构件的连接方式、预留孔洞等，以确保施工的顺利进行。，，钢结构厂房平面图是指导厂房建设的蓝图，需要施工人员仔细阅读并严格遵守。

钢结构厂房平面图

钢结构厂房平面图是设计和建造钢结构厂房的重要参考文件，它包含了厂房的整体布局、结构细节以及相关的技术参数。以下是根据搜索结果整理的一些钢结构厂房平面图的信息。

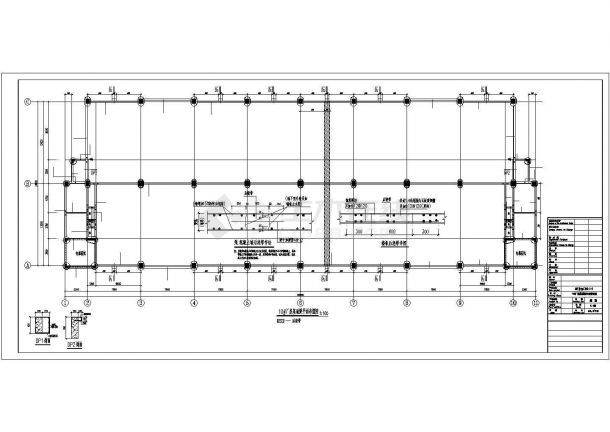

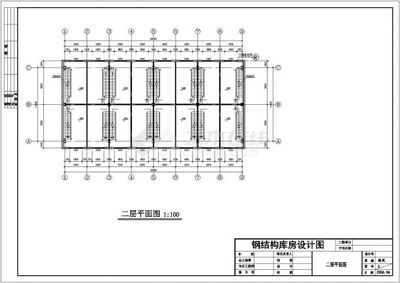

平面布置图

平面布置图展示了钢结构厂房的平面布局，包括钢柱、屋面檩条、支撑等关键结构的位置和布置。这些图纸通常由专业的设计师使用CAD软件绘制，内容详实，表达清晰，便于施工人员理解和执行。

设计说明

设计说明是平面图的重要组成部分，它详细解释了设计意图、材料选用、施工要求等内容。例如，某钢结构厂房的CAD设计平面图中包含了钢柱平面布置图、屋顶平面布置图等，设计精准，内容详实，可供设计师下载参考。

施工图纸

施工图纸是指导施工的具体图纸，它们包含了详细的尺寸标注和技术要求。例如，某钢结构厂房的基础布置CAD平面图中包括了屋面檩条布置平面图、抗风柱与梁连接大样图、地脚螺栓布置平面图等，设计规范，内容详实，可供设计师参考学习。

其他相关图纸

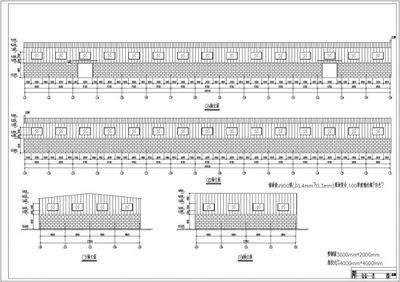

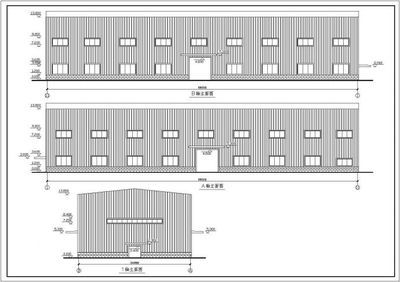

除了上述提到的图纸外，还有一些其他的图纸也是钢结构厂房设计中不可或缺的部分，如立面图、剖面图、节点详图等。这些图纸提供了厂房在不同方向上的视图和细节信息，有助于全面了解厂房的结构特点。

下载和使用

许多网站提供了钢结构厂房平面图的下载服务，设计师可以根据自己的需求下载相应的图纸进行参考和学习。这些图纸通常是以CAD格式提供的，方便设计师进行修改和编辑。

综上所述，钢结构厂房平面图是设计和建造钢结构厂房的关键文件，它包含了丰富的设计信息和技术要求。设计师可以通过下载和参考这些图纸，更好地完成钢结构厂房的设计工作。
