钢结构屋架是现代建筑中常用的一种结构形式，它能够提供强大的支撑力和良好的空间灵活性。设计计算书是确保屋架安全、可靠和满足特定使用要求的关键文件。，，在设计过程中，首先需要根据建筑的功能需求和环境条件来确定屋架的类型和尺寸。常见的类型包括桁架、拱形和箱型等，每种类型都有其独特的力学性能和适用场景。，，进行荷载分析，确定屋架所承受的外部荷载，如风载、雪载、地震作用等。这些荷载的大小和方向将直接影响到屋架的设计。，，进行应力和变形分析，确保屋架在各种荷载作用下不会发生过大的应力或变形，从而保证结构的安全性和稳定性。，，根据以上分析和计算结果，制定出具体的设计方案，包括材料选择、截面设计和连接方式等，并编制详细的设计计算书，为施工和后续维护提供依据。

以下是钢结构屋架设计计算书相关内容：

一、设计资料

• 建筑概况
  • 在[1]中的设计，车间无腐蚀性介质，为单跨双坡封闭式厂房。屋架采用三角形豪式钢屋架，屋面坡度为1:3，屋架间距为6m，屋架下弦标高为9米，两端铰支于钢筋混凝土柱上，上柱截面尺寸有相关规定，混凝土强度等级为C20。
  • 在[2]中的设计，梯形钢屋架跨度18米，屋架长度90米，纵向柱距6米。屋面材料采用1.5×6预应力混凝土板，屋面坡度i = 1800/10，采用无檩体系平坡梯形屋架，地区计算温度高于某值，无侵蚀性介质，地震设防烈度为8度，屋架下弦标高18米，厂房内有2台中级工作制桥式吊车和2台5t锻锤。
• 材料选择
  • 两篇资料均采用Q235钢材，焊条采用E43型。

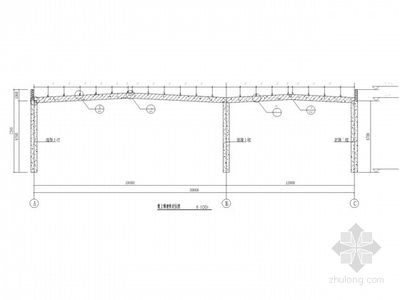

二、屋架形式及几何尺寸

• 三角形屋架

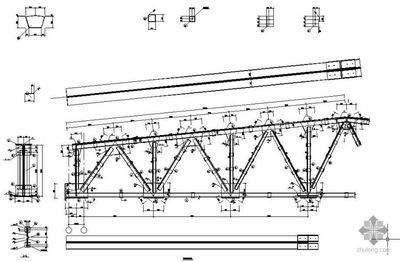

  • 根据[1]，屋架形式及几何尺寸有相应图形展示，檩条支承于屋架上弦节点，屋架坡角等参数明确，檩距为1.866m。
• 梯形屋架
  • 如[2]所述，屋架形式及几何尺寸有对应图示，并且结合屋面材料、坡度等因素确定整体形状与尺寸。

三、支撑的布置

• 三角形屋架支撑布置

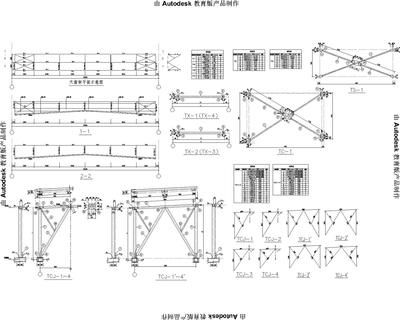

  • 由[1]可知，上、下弦横向水平支撑设置在厂房两端和中部的同一柱间，并在相应开间的屋架跨中设置垂直支撑，在其余开间的屋架上弦跨中设置一道通长的刚性细杆，下弦跨中设置一道通长的柔性细杆，在下弦两端设纵向水平支撑。
• 梯形屋架支撑布置
  • 根据[2]，横向支撑对保证上弦杆的侧向稳定性有重要作用，需设置上弦横向支撑。由于房屋跨度和高度较小（跨度18小于24），且室内无悬挂吊车，故不设下弦平面横向支撑。横向支撑一般设置在房屋两端的第一个柱间内，且间距不宜超过60米，由于房屋总长为90米大于60米，故需在跨中增设一道横向水平支撑。且由于屋架为梯形，故应将纵向水平支撑设置在屋架的下弦平面，并且应设置在屋架两端节间处。为增加屋架整体性，垂直支撑布置在跨中及屋架的两端，在屋脊和两个支座处设置纵向刚性系杆，其余四道为柔性系杆。

四、檩条布置

• 三角形屋架檩条布置
  • 依据[1]，檩条设置在屋架上弦的每个节点上，间距1.866m，在屋脊和屋檐分别设置斜拉条和撑杆。
• 梯形屋架未提及檩条布置：在[2]的内容中未明确提及梯形屋架檩条布置相关内容。

五、荷载标准值计算

• 三角形屋架
  • [1]给出了上弦节点恒荷载标准值、上弦节点雪荷载标准值的计算，并且有由檩条传给屋架上弦节点的恒荷载、雪荷载的相关图示辅助理解荷载情况。
• 梯形屋架
  • 在[2]中，由于屋面坡度较小，对所有荷载均按水平投影面计算（风荷载为风吸力且为重屋盖，故不考虑），并详细列出了三毡四油防水层、水泥砂浆找平层、保温层等各项荷载，最后得出永久荷载总和、屋面活荷载（大于雪荷载）、屋面积灰荷载等数据，并考虑了荷载组合，指出对于梯形屋架满跨荷载布置时可使弦杆的内力最大，而跨度中间的部分腹杆却是半跨受荷载时内力最大。

六、内力组合与杆件选择验算

• 三角形屋架
  • [1]中有内力组合表（表 - 1）和屋架杆件的选择验算表（表 - 2），可根据这些表格数据进行杆件的选择与验算。
• 梯形屋架
  • [2]未明确给出内力组合表，但提及了不同荷载布置对弦杆和腹杆内力的影响，可根据相关原理进行内力分析以进行杆件选择验算。

七、节点设计

• 三角形屋架节点设计
  • 杆件焊缝尺寸计算：[1]详细计算了支座节点、上弦弦间节点板、下弦节点等各处杆件焊缝尺寸。例如支座节点中，计算了支座底板、加劲肋与节点板的连接焊缝、上弦杆与节点板的连接焊缝等。上弦弦间节点板计算时考虑了上弦节点搁置屋面板的情况，分别对肢背与节点板的连接焊缝、肢尖与节点板的连接焊缝进行计算。下弦节点也进行了类似的计算分析。
  • 形心距离确定：屋架各杆件的角钢背面的距离有图表（表 - 4）给出，明确了杆件重心线至角钢背面的距离。
  • 各类节点计算：包括支座节点、上弦弦间节点板、下弦节点等节点在不同工况下（如不同的内力、荷载情况）的计算。例如对于有竖腹杆相连的节点板，选取2 - 8杆作用下的8号节点板进行稳定计算；选取5 - 11杆的作用下5号节点板进行强度计算，还涉及到填板的计算等。
• 梯形屋架节点设计未提及：[2]未详细提及梯形屋架的节点设计相关内容。
