房屋地基加固施工图的绘制是确保建筑安全和稳定性的重要步骤。在实际操作中，可能会遇到多种问题，如地质条件复杂、设计参数不准确、施工技术不当等。针对这些问题，本案例分析将探讨如何解决地基加固施工图中的一些常见问题。我们需要对地基进行详细的勘察和评估，以确保了解其地质结构、承载能力和排水情况。根据评估结果，选择合适的加固方法和技术，并制定详细的施工方案。在施工过程中，要严格控制施工质量，确保每一步都符合设计要求。通过定期监测和检查，确保加固效果达到预期目标，保障建筑物的安全与稳定。绘制地基加固施工图需要综合考虑地质条件、设计参数和施工技术等多个因素，以确保施工过程顺利进行，并取得良好的加固效果。

一、房屋地基加固施工图绘制的前期准备

（一）收集资料

1. 建筑结构相关资料
   • 首先要收集被加固建筑的结构图纸，包括原基础平面图、剖面图等，这些资料能提供建筑的基本结构信息，如基础类型（是条形基础、独立基础还是筏板基础等）、基础尺寸、埋深等重要参数。这是绘制加固施工图的基础依据，没有这些原始资料，很难准确地进行加固设计和绘图工作。
2. 地质勘察报告
   • 地质勘察报告也是不可或缺的资料。它包含了地基土的类型（如砂土、黏土等）、地基土的物理力学性质（如承载力特征值、压缩模量等）、地下水位情况等信息。这些数据对于确定合适的地基加固方法以及施工图中的相关参数（如桩的长度、注浆的深度等）至关重要。例如，如果地基土是软黏土且承载力较低，可能需要采用深层水泥搅拌桩加固，而桩长的确定就需要依据地质勘察报告中的软土层厚度等信息来确定。
3. 加固方案
   • 在绘制施工图之前，必须先确定加固方案。加固方案是根据建筑的现状（如基础沉降情况、上部结构的承载要求等）和地质条件等因素综合制定的。例如，如果是因为基础底面积不足导致地基承载力不够，加固方案可能是加大基础底面积；如果是地基土软弱，可能采用桩基础加固。加固方案确定后，才能依据其进行具体的施工图绘制，明确各个构件的加固方式、尺寸、位置等信息。

（二）确定绘图标准和规范

1. 遵循建筑制图标准
   • 要按照国家现行的《房屋建筑制图统一标准》等相关标准进行绘图。例如，在图纸的幅面、图线的类型和宽度、字体的大小和样式、尺寸标注的规则等方面都要符合标准要求。这样可以确保绘制的施工图规范、统一，便于不同的人员（如施工人员、监理人员等）理解和使用。
2. 依据加固相关规范
   • 还需要依据地基加固相关的规范，如《建筑地基处理技术规范》等。这些规范会对不同加固方法的设计、施工要求有具体规定，在施工图中也要体现这些要求。例如，采用锚杆静压桩加固时，规范会对桩的间距、桩的直径、桩身配筋等有规定，绘图时就要按照这些规定准确绘制。

二、房屋地基加固施工图的主要内容绘制

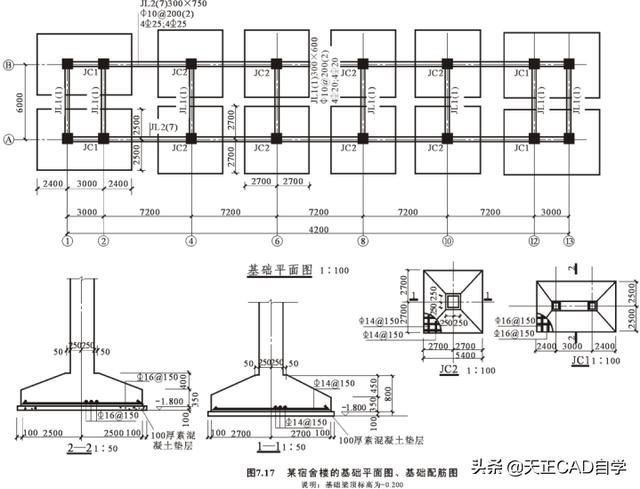

（一）基础平面图

1. 标注原基础轮廓
   • 首先，准确地在图上绘制出原基础的轮廓。如果是条形基础，要画出基础的长度、宽度；如果是独立基础，要画出基础的平面形状（如矩形、圆形等）和尺寸。这部分内容用细线绘制，以便与加固部分区分开来。例如，原条形基础宽度为1.2m，在图上按照一定比例准确画出1.2m宽度的条形基础轮廓线。
2. 绘制加固构件的平面布置
   • 根据确定的加固方案，在基础平面图上绘制加固构件的平面布置。如果采用桩基础加固，要画出桩的平面位置（如桩的中心位置），并标注桩的间距。以静压桩为例，若桩间距为2m，就在图上准确标注出每个桩的位置以及2m的间距。如果是采用加大基础底面积的方式，要画出加大后的基础轮廓线，标注出加大的尺寸。
3. 标注尺寸和标高
   • 对基础平面图中的各种尺寸（如基础的长宽尺寸、加固构件的尺寸、间距尺寸等）和标高（如基础底面标高、室外地坪标高）进行准确标注。尺寸标注要清晰、完整，采用合适的标注方式（如线性标注、半径标注等）。例如，基础底面标高为 - 1.5m，就在图上对应的位置标注“ - 1.5m”。

（二）基础剖面图

1. 绘制原基础剖面结构
   • 绘制原基础的剖面图，展示原基础的内部结构，如基础的高度、配筋情况（如果有配筋图）等。对于混凝土基础，要画出混凝土的轮廓和内部钢筋的布置（用粗实线表示钢筋）。例如，原条形基础高度为0.5m，在剖面图中按比例画出0.5m高的基础轮廓，并根据原设计的配筋情况画出钢筋的位置和数量。
2. 绘制加固部分的剖面结构
   • 在原基础剖面的基础上，绘制加固部分的剖面结构。如果是在原基础底面增加混凝土垫层加固，要画出垫层的厚度、材料等信息；如果是采用桩基础加固，要画出桩与基础的连接方式（如桩顶如何嵌入基础等）、桩的长度等信息。例如，桩顶嵌入基础0.1m，就在剖面图中准确画出桩顶与基础的连接构造，并标注0.1m的嵌入尺寸。
3. 标注尺寸和材料说明
   • 对基础剖面图中的尺寸（如基础各部分的高度、加固构件的尺寸等）进行标注，同时对各部分的材料进行说明。例如，基础采用C30混凝土，加固垫层采用C20混凝土，就在图上相应位置注明“C30混凝土”和“C20混凝土”。

（三）加固构件详图

1. 桩基础详图（如果采用桩基础加固）
   • 如果采用桩基础加固，要绘制桩的详图。包括桩的类型（如静压桩、灌注桩等）、桩的直径、桩身配筋（画出钢筋的直径、间距、配筋形式等）、桩尖构造等。例如，静压桩直径为0.4m，桩身主筋采用HRB400钢筋，直径为16mm，间距为200mm，就在桩详图中准确画出这些内容，并标注相关尺寸。
2. 其他加固构件详图（如锚杆、承台等）
   • 如果采用锚杆静压桩，还需要绘制锚杆的详图，包括锚杆的长度、直径、锚固长度等。对于承台（如果有），要画出承台的平面尺寸、厚度、配筋情况等。例如，锚杆长度为1.5m，直径为20mm，锚固长度为0.5m，就在锚杆详图中准确标注这些尺寸；承台厚度为0.6m，平面尺寸为2m×2m，在承台详图中画出并标注相关尺寸和配筋信息。

三、房屋地基加固施工图的其他要素

（一）说明文字

1. 工程概况说明
   • 在施工图中要包含工程概况的说明文字，简述房屋的基本情况（如房屋用途、建筑面积等）、地基加固的原因（如基础沉降、承载能力不足等）、加固的范围（是整体地基加固还是局部加固）等内容。例如，说明“本工程为某住宅建筑，建筑面积为1000平方米，由于地基土软弱导致基础沉降，现对整体地基进行加固。”
2. 施工要求说明
   • 详细说明施工的要求，包括施工顺序、施工过程中的注意事项等。如采用桩基础加固时，要说明桩的施工顺序（是先打桩再进行基础处理还是同时进行等），“桩基础施工时，应先进行试桩，确定桩的各项参数符合要求后再进行正式打桩，打桩顺序应按照由内向外或由中间向两边的顺序进行。”还应说明施工过程中的质量控制要求，如“桩身混凝土浇筑应连续，不得有断桩现象。”
3. 材料要求说明
   • 对加固工程中使用的材料进行要求说明，包括材料的型号、规格、质量标准等。例如，“基础加固采用的混凝土为C30商品混凝土，水泥应采用强度等级为42.5的普通硅酸盐水泥，钢材应符合国家相关标准，钢筋采用HRB400级钢筋。”

（二）图签和会签栏

1. 图签
   • 图签应包含工程名称、图纸名称、图纸编号、绘图比例、绘图日期、绘图人等信息。例如，工程名称为“某办公楼地基加固工程”，图纸名称为“基础平面图”，图纸编号为“J - 01”，绘图比例为“1:100”，绘图日期为“2024年12月”，绘图人为“张三”等信息都要在图签中准确填写。
2. 会签栏
   • 会签栏用于不同专业人员（如结构工程师、岩土工程师等）对图纸进行审核会签。各专业人员在会签栏中签字，表示对图纸的认可。这有助于保证施工图的准确性和可行性。
