钢结构高强螺栓连接的设计

钢结构高强螺栓连接的设计是一个复杂的工程过程，它涉及到螺栓的规格、预紧力以及连接节点的设计。设计者需要根据结构的要求和受力情况确定螺栓的类型和规格。对于承受高强度载荷的结构，可能需要使用高强度钢或钛合金制成的螺栓。设计者需要考虑螺栓的预紧力，以确保连接的稳定性和可靠性。预紧力的计算通常基于材料的力学性能、螺栓的尺寸和预期的工作条件。设计者还需要确保螺栓在连接过程中不会发生滑移或过度变形，这通常通过增加垫片厚度或采用特殊的连接方式来实现。设计者需要对整个连接系统进行详细的有限元分析，以验证其在实际工况下的性能和安全性。钢结构高强螺栓连接的设计是一个综合性的技术问题，需要综合考虑多种因素，以确保结构的可靠性和耐久性。

钢结构高强螺栓连接的设计

钢结构高强螺栓连接的设计是一个复杂且重要的过程，涉及到多个方面的技术和规范。以下是几个关键的设计要点：

1. 抗滑移系数

• 重要性：抗滑移系数是高强度螺栓连接的主要设计参数之一，直接影响构件的承载力。因此，无论是制造厂处理还是现场处理，均应对抗滑移系数进行测试，测得的抗滑移系数最小值应符合设计要求。
• 测试要求：在安装现场局部采用砂轮打磨摩擦面时，打磨范围不小于螺栓孔径的4倍，打磨方向应与构件受力方向垂直。

2. 高强度螺栓的类型

• 大六角头螺栓：主要应用于钢结构件的连接和固定，标准为GB/T1228，每套包括一个高强度大六角螺栓、一个高强度螺母和两个高强度垫圈。

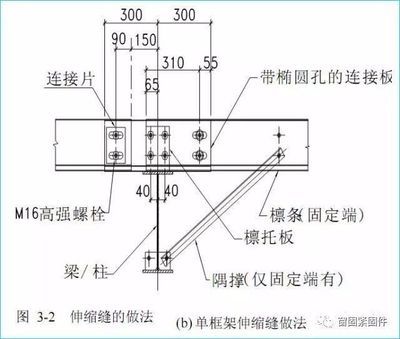

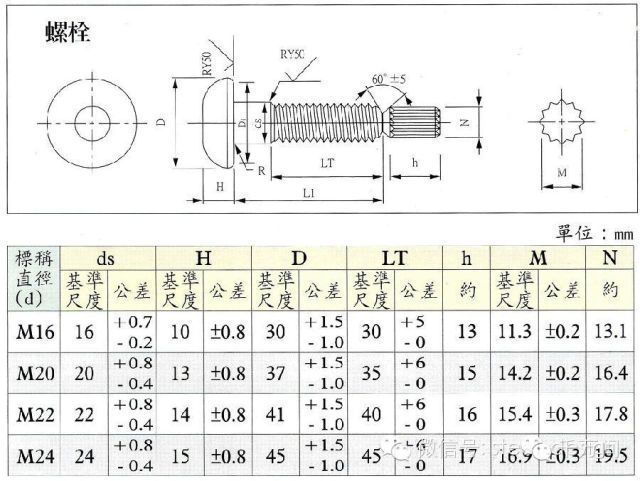

• 扭剪型螺栓：在某些情况下，因安装顺序或方向考虑不周，或终拧时对电动扳手使用掌握不熟练，可能导致螺栓尾部梅花头上的棱端部滑牙，无法拧掉梅花头。

3. 施工扭矩

• 计算方法：施工扭矩是通过定扭矩扳手拧紧螺母来实现的。对于10.9级高强度大六角头螺栓，施工扭矩 $T$ 可以通过以下公式计算：$$T = K \cdot P_c \cdot d$$其中：
  • $T$：施工扭矩 (N·m)
  • $K$：实测扭矩系数平均值
  • $d$：螺栓螺纹规格 (mm)
  • $P_c$：螺栓施工预拉力 (KN)
• 扭矩系数：同批10.9S高强度大六角头螺栓连接副的扭矩系数平均值为0.110~0.115，扭矩系数的标准偏差小于或等于0.010。

4. 连接设计

• 承压型连接：承压型连接中构件接触面仅需清理油污及浮锈，预拉力与摩擦型连接相同。由于剪切变形比摩擦型的大，承压型连接只适用于承受静力荷载和间接承受动力荷载的结构，不能用于吊车梁的连接。
• 摩擦型连接：主要承重结构构件间应采用高强度螺栓摩擦型连接。连接设计分为两个阶段：
  • 第一阶段：按设计荷载进行弹性设计，要求摩擦面不滑移。
  • 第二阶段：进行极限承载力计算，此时考虑摩擦面已滑移，螺杆与孔壁接触，摩擦型连接成为承压型连接，要求连接的极限承载力大于构件的全塑性承载力。

5. 抗震设计

• 规范要求：在抗震设计中，主要承重结构构件间应采用高强度螺栓摩擦型连接。连接设计需考虑两种破坏形式：
  • 螺栓连接的受拉承载力
  • 板件的撕裂破坏
• 连接系数：根据《建筑抗震设计规范》GB50011，螺栓连接的连接系数应高于焊缝的连接系数。具体值见表A-1。

6. 施工注意事项

• 螺栓孔的扩孔：螺栓孔应自由穿入螺栓，不得气割扩孔，最大扩孔量的限制是基于构件有效截面和摩擦传力面积的考虑。

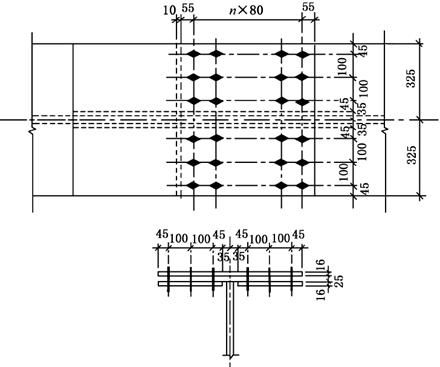

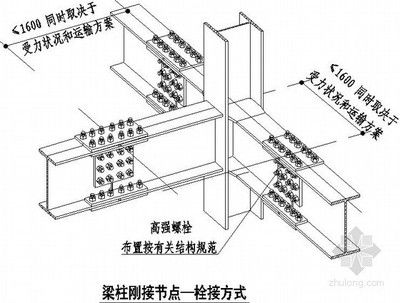

• 施工顺序：对于大型节点，强调安装顺序是为了防止节点中螺栓预拉力损失不均，影响连接的刚度。

通过以上几点，可以更好地理解和设计钢结构高强螺栓连接，确保其安全性和可靠性。
