异形结构如何做施工图

随州加固改造设计公司14秒前1阅读0评论

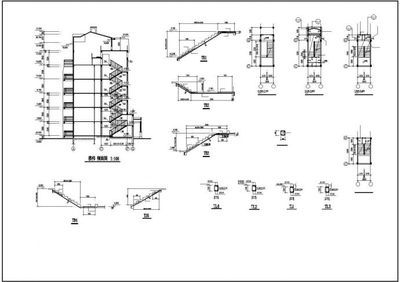

摘要：，施工图是建筑项目从设计阶段过渡到实际建造的关键文档，它详细描述了建筑物的结构、布局和材料。异形结构施工图的绘制需要精确的计算和详细的图纸，以确保建筑的稳定性和安全性。本文将介绍如何根据提供的内容生成一段200-300字的摘要。，，异形结构施工图的设计要求包括精确的结构布置平面图、板配筋图以及详细的楼梯和屋面结构图等。这些图纸应详细描述建筑的各个部分，包括柱子、梁、板等构件的具体位置和尺寸，以及钢筋的配置和分布。一个两层的异形柱框架结构的施工图应该包括结构布置平面图、板配筋图以及楼梯和联排合院桩位布置图等。这些图纸为施工提供了具体的指导和方向。，，施工图的正确画法对于确保建筑的稳定性和安全性至关重要。在绘制异形柱结构施工图时，应注意全楼柱钢筋归并，并采用正确的画法来表示异形柱。在绘制异形柱施工图时，应注意箍筋加密与普通柱相同；柱分布筋之间设拉筋，其直径同箍筋，间距也应符合规范要求。这些细节都应在施工图中得到充分的体现。，，施工图的绘制不仅需要专业的知识和技能，还需要对建筑结构和施工过程有深入的理解。在进行异形建筑施工图的绘制时，应参考相关的设计规范和标准，以确保施工的准确性和安全性。还应考虑施工过程中可能出现的问题和挑战，提前制定应对措施，确保项目的顺利进行。，，异形结构施工图的绘制是一个复杂但至关重要的过程。通过精确的设计和严谨的绘图技巧，可以确保建筑的安全性和功能性。从事建筑设计和施工的人员应具备专业的知识和技能，以应对各种复杂情况，确保项目的顺利完成。

异形结构施工图绘制的一般方法

一、异形柱结构施工图绘制要点

全楼柱钢筋归并：这是绘制异形柱施工图的基础步骤之一。
平面柱大样画法
- 绘制异形柱施工图时，要注意箍筋加密与普通柱相同；柱分布筋之间设拉筋，其直径同箍筋，间距是箍筋的2倍。
- 横向肢、竖向肢分别按计算配置一个矩形箍筋，并分别满足X、Y向计算箍筋面积的要求。
竖向筋配置要求
- 竖向筋要满足最小间距要求，采用对称配筋，若一排排不下，程序自动放两排。
- 按固定钢筋（L形角部的角筋双向共用）和分布筋（竖向架立筋@≤200）的构造要求分别配制固定钢筋和分布筋。
核心区箍筋相交处处理
- 在核心区箍筋相交处，若无主筋时，应设竖向架立筋如T形柱内侧，架立筋为构造筋，隐含直径D = 14mm。

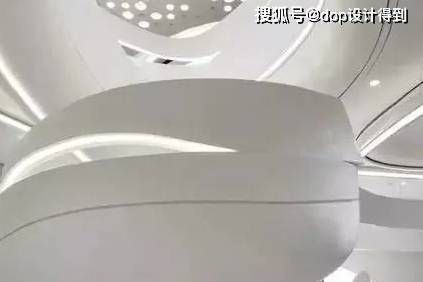

二、异形空间施工图绘制要点

找对应关系
- 拿到异形设计造型后，先通过平面图和效果图，找到造型分割与平面家具（点位）的对应关系。例如对于多边形空间设计案例，要明确这种对应关系，这有助于在施工图中准确体现设计意图。
分析设计模数
- 找到天花造型与平面布置的位置对应关系后，寻找这种造型的模数关系。这里会遇到两种情况：
  - 容易找到模数关系的情况：便于后续施工图绘制中对尺寸和比例的把握。
  - 造型模数关系不好找或不存在的情况：需要采用其他方法来确定施工图的尺寸和比例等要素。

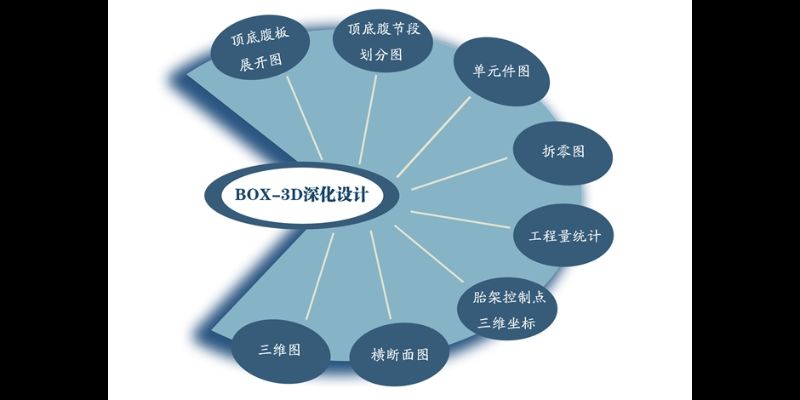

三、异型钢结构施工图绘制要点

明确结构体系和设计参数
- 根据不同的异型钢结构类型（如异型柱结构住宅、异型框架柱结构住宅楼、异型展厅钢结构等），在施工图中准确标明结构体系，例如是钢框架结构、现浇钢筋混凝土异型柱框架结构还是轻型门式钢屋架结构等。
- 注明设计使用年限、钢材型号（如Q345钢）、建筑物高度、室内外高差等设计参数。不同的异型钢结构工程，这些参数会有所不同，需要准确绘制在施工图上，如某钢结构设计工程地上6层，室内外高差300mm，结构设计使用年限为50年等信息都要在施工图中体现。
详细绘制各构件布置图
- 绘制包含基础平面布置图、屋顶平面布置图、屋面结构布置图、吊车梁平面布置图（如果有）等各构件的平面布置图。例如某异型展厅钢结构设计中，图纸要包括小展厅基础平面布置图、小展厅顶层构件平面布置图等；某76米跨异型钢结构厂房结构设计施工图要包含预埋件定位详图、天面钢架安装图、天面支撑系统安装图、天面平面图、天面钢架布置图、天面檩条布置图等各种构件布置图。
准确绘制剖面图和节点详图
- 绘制各剖面图，以展示异型钢结构在不同截面的结构形式和构件连接关系。
- 精心绘制节点详图，明确各构件之间的连接方式、节点构造等细节内容，确保施工人员能够准确理解和施工。像某厂房通道钢结构设计图纸包含钢架剖面图、刚架剖面图等，并且各节点详图要表达清楚。
