24米跨度钢结构厂房课程设计是针对建筑学、土木工程或相关专业的学生进行的一项实践性教学活动。该课程旨在通过理论学习与实践操作相结合的方式，使学生能够掌握钢结构厂房的设计原理、结构计算方法以及施工技术。，，在设计过程中，学生需要运用所学的理论知识，如材料力学、结构分析、荷载传递等，对厂房的结构形式、尺寸、支撑系统等进行综合考虑。还需要考虑到厂房的使用功能、安全性能、经济成本等因素，以确保设计的合理性和可行性。，，课程设计还要求学生能够熟练使用相关软件进行结构分析、绘图和建模等工作。通过实际操作，学生可以加深对钢结构厂房设计流程的理解，提高解决实际问题的能力。，，24米跨度钢结构厂房课程设计是一项综合性的实践性教学活动，旨在培养学生的工程设计能力和实际操作技能，为未来从事相关工作打下坚实的基础。

以下是关于24米跨度钢结构厂房课程设计的一些要点：

一、课程设计目标

• 理论目标
  • 深入理解钢结构厂房的结构体系，掌握不同结构构件在24米跨度下的力学性能和受力特点，如钢屋架、钢柱等构件。这有助于在设计过程中合理选型和布置结构构件，确保厂房结构的安全性和稳定性。引用自[1]：“通过理论教学，使学生掌握24米跨度单层工业厂房的设计原理和技术，了解建筑结构和材料的选用原则。”
  • 熟悉钢结构设计相关的规范和标准，如钢材的强度设计值、结构构件的容许变形值等。在设计中严格遵循这些规范，是保证厂房质量的关键。
• 实践目标
  • 能够根据给定的设计条件，独立完成一套完整的24米跨度钢结构厂房设计方案，包括结构选型、荷载计算、内力分析、构件设计以及节点设计等内容。参考[1]：“通过实践操作，使学生能够应用所学的知识，独立完成一套24米跨度单层工业厂房的设计方案。”
  • 学会使用相关的设计软件和工具进行辅助设计，提高设计效率和准确性。

二、设计资料收集

1. 厂房基本信息
   • 跨度：24米的跨度是设计的关键参数，它决定了屋架等主要结构构件的尺寸和形式。例如，常见的屋架形式有梯形屋架、三角形屋架等，不同形式适用于不同的荷载和建筑要求。参考[2]：“某厂房跨度为24m，总长120m，柱距6m，采用梯形钢屋架。”
   • 总长和柱距：厂房的总长以及柱距会影响结构的整体布局和受力分析。柱距的大小会对钢柱的承载能力和稳定性提出不同的要求。
   • 屋面坡度：屋面坡度影响屋面排水和屋架的内力分布，需要根据实际需求和地区降雨情况等因素确定。如[2]提到“屋面坡度为i = 1:10”。
2. 荷载资料
   • 永久荷载
     • 包括屋架及支撑自重、屋面材料自重等。可以根据经验公式或者实际材料的重量计算得出。例如[2]中提到“永久荷载：屋架及支撑自重(按经验公式q = +)”。
   • 可变荷载
     • 如屋面活荷载（考虑人员活动、维修设备等荷载）、雪荷载（根据当地气象条件确定）、风荷载（与厂房所在地区的风速、地形地貌等因素有关）等。准确计算可变荷载对于结构的安全性至关重要。

三、结构设计要点

1. 屋架设计
   • 形式选择
     • 根据厂房的功能要求、荷载情况和建筑美观等因素选择合适的屋架形式。如梯形屋架适用于较大跨度的厂房，且具有较好的受力性能和空间稳定性。

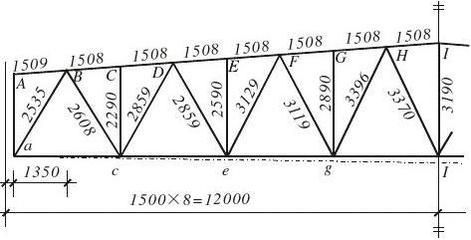

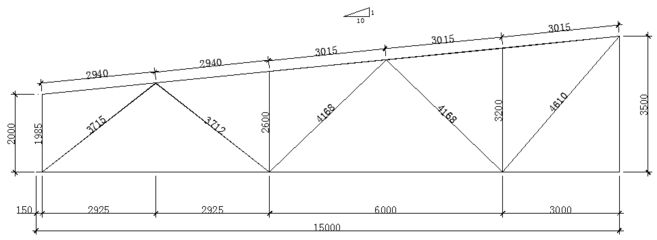

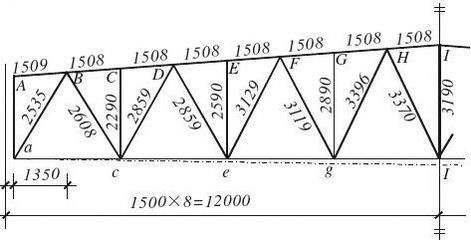

     • 确定屋架的几何尺寸，包括计算跨度、端部高度、中部高度等。计算跨度一般要考虑支座的构造和伸缩缝的设置等因素，如[2]中“屋架的计算跨度：LO = 24000 - 2x150 = 23700mm，端部高度：h = 2005mm(轴线处)，h = 2990mm(计算跨度处)”。
   • 内力计算
     • 首先进行荷载计算，将永久荷载和可变荷载按照规范规定的组合方式进行组合。然后根据结构力学的方法，如节点法、截面法等，计算屋架在各种荷载组合下的内力（轴力、剪力、弯矩等）。参考[3]：“荷载计算(4，内力计算(5”。
   • 杆件设计
     • 根据内力计算结果，结合钢材的力学性能（如屈服强度、抗拉强度等），确定杆件的截面形式（如热轧角钢等）和尺寸。在设计过程中要考虑杆件的强度、稳定性（包括整体稳定和局部稳定）要求。
   • 节点设计
     • 节点是屋架结构中的关键部位，要保证节点具有足够的强度和刚度。节点设计包括节点的连接形式（如焊接、螺栓连接等）、节点板的尺寸和厚度确定、焊缝或螺栓的计算等。参考[3]：“节点设计(10”。
2. 钢柱设计
   • 截面选型
     • 根据厂房的高度、荷载大小以及柱的受力特点（如轴心受压、偏心受压等）选择合适的钢柱截面形式，如H型钢柱、箱型柱等。
   • 内力分析
     • 考虑屋架传来的荷载、柱自重以及可能的侧向荷载（如风荷载等），计算钢柱在各种荷载组合下的内力。
   • 稳定性计算
     • 钢柱的稳定性是设计的重要内容，需要分别进行轴心受压稳定性和偏心受压稳定性计算，确保钢柱在设计荷载作用下不会发生失稳破坏。

四、材料选用

1. 钢材选择
   • 一般可选用Q235B、Q345钢等常用钢材。Q235B钢材具有较好的塑性和可焊性，适用于一般的钢结构厂房；Q345钢的强度更高，适用于承受较大荷载或者对结构自重有要求的厂房。参考[2]：“屋架采用Q345钢”，[3]：“屋架采用Q235B钢材”。
2. 连接材料
   • 如果采用焊接连接，要选择合适的焊条类型，如E50型焊条等，其与钢材的匹配性会影响焊接质量和结构性能。如[2]提到“焊条采用E50型”。

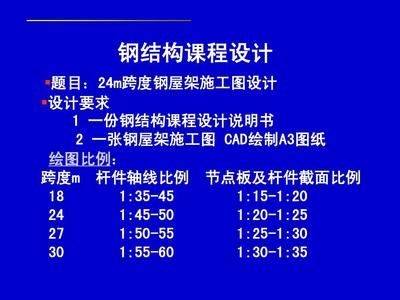

五、课程设计成果

1. 设计说明书
   • 详细阐述设计的依据、设计思路、计算过程（包括荷载计算、内力分析、构件设计等内容）以及设计中采用的规范和标准等。
2. 设计图纸
   • 绘制钢结构厂房的平面图、剖面图、屋架结构布置图、节点详图等图纸，准确表达设计意图和结构构造。

六、考核方式

1. 设计成果评估
   • 对学生的设计说明书和设计图纸进行审查，评估设计方案的合理性、完整性和准确性。
2. 答辩环节
   • 通过答辩，了解学生对设计过程的掌握程度，包括对结构设计原理、规范标准的理解以及在设计中遇到问题的解决能力等。
