屋面梁标注解释

屋面梁标注是建筑施工中的一个重要环节，它涉及到结构设计、施工图纸和施工质量的把控。在建筑施工过程中，屋面梁作为建筑物的主要承重构件之一，其标注的准确性直接关系到整个建筑物的安全性和稳定性。在进行屋面梁标注时，需要遵循一定的规范和标准，确保其准确性和可靠性。，，屋面梁的标注应该包括梁的尺寸、位置、材料等信息。这些信息对于施工人员来说至关重要，可以帮助他们更好地理解梁的结构设计和施工要求。，，屋面梁的标注还应该包括梁的编号、型号等信息。这些信息有助于施工人员进行梁的分类和识别，提高施工效率和质量。，，屋面梁的标注还应该包括梁的受力情况、支座条件等信息。这些信息对于评估梁的承载能力和稳定性具有重要意义，有助于施工人员进行合理的施工安排和质量控制。，，屋面梁标注是建筑施工中的一项重要工作，它涉及到结构设计、施工图纸和施工质量的把控。通过准确的标注，可以确保建筑物的安全性和稳定性，为施工人员提供可靠的指导和支持。

屋面梁标注解释

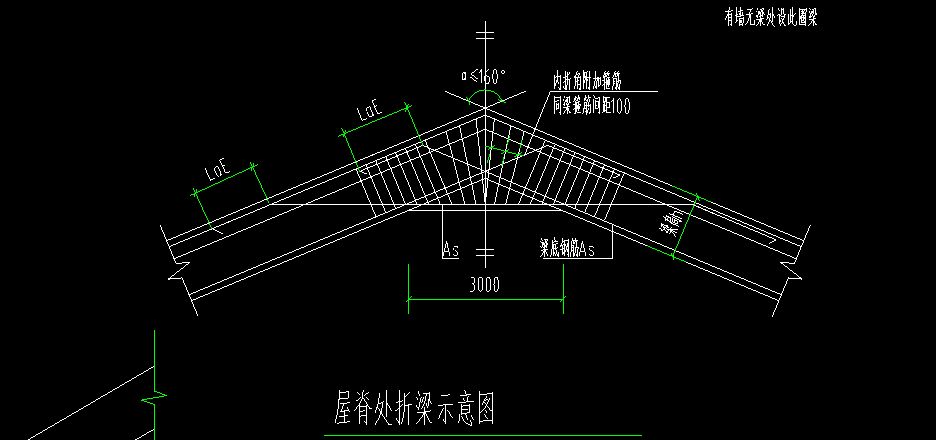

屋面梁在建筑施工图中的标注是十分重要的，它不仅提供了梁的基本信息，还详细描述了梁的尺寸、钢筋配置等关键数据。以下是屋面梁标注的一些常见符号及其含义：

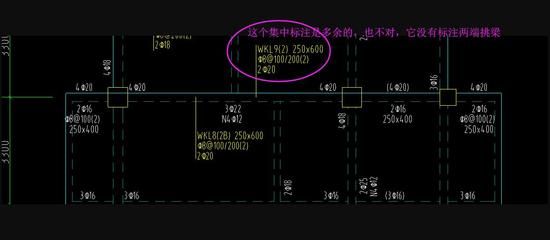

1. 梁的代号

• WKL：屋面框架梁
• L：非框架梁
• LL：连梁
• JZL：井字梁

2. 梁的编号

• (1)：表示该梁为单跨梁
• (2)：表示该梁为双跨梁
• (3)：表示该梁为三跨梁

3. 梁的截面尺寸

• 200×700：表示梁的宽度为200mm，高度为700mm

4. 箍筋配置

• Φ8@100/200(2)：表示箍筋直径为8mm，加密区间距为100mm，非加密区间距为200mm，双肢箍

5. 上部受力钢筋

• 2Φ20：表示上部受力钢筋为2根直径20mm的钢筋

6. 下部受力钢筋

• 2Φ25：表示下部受力钢筋为2根直径25mm的钢筋

7. 梁侧抗扭钢筋

• N4Φ12：表示梁两侧各配置2根直径12mm的抗扭钢筋

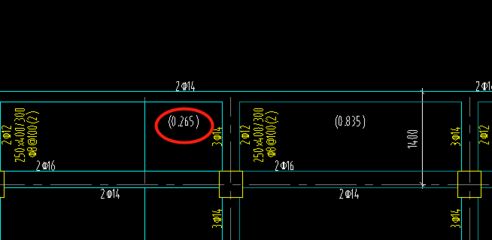

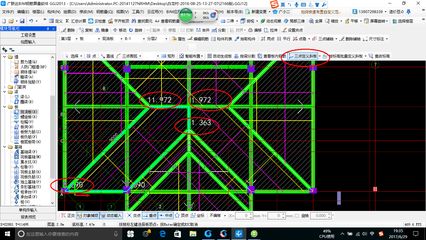

8. 梁的顶标高

• +0.250：表示梁的顶标高高于楼面0.25米

9. 其他标注

• (1/3)：表示支座部位增设钢筋的长度为左右跨净跨的1/3
• 2Φ14：表示支座部位增设2根直径14mm的钢筋

示例标注解析

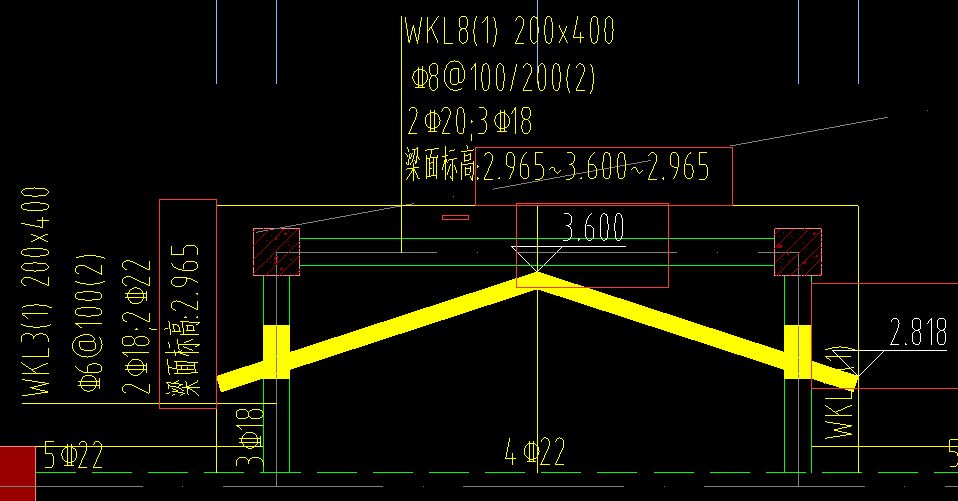

假设有一个屋面框架梁的标注为：WKL11(1)200×700Φ8@100/200(2)2Φ20;2Φ25N4Φ12(+0.250)

• WKL11：表示这是第11号屋面框架梁
• (1)：表示该梁为单跨梁
• 200×700：表示梁的宽度为200mm，高度为700mm
• Φ8@100/200(2)：表示箍筋直径为8mm，加密区间距为100mm，非加密区间距为200mm，双肢箍
• 2Φ20：表示上部受力钢筋为2根直径20mm的钢筋
• 2Φ25：表示下部受力钢筋为2根直径25mm的钢筋
• N4Φ12：表示梁两侧各配置2根直径12mm的抗扭钢筋
• +0.250：表示梁的顶标高高于楼面0.25米

总结

屋面梁的标注是通过一系列符号和数字来详细描述梁的各项参数，这些参数对于施工人员来说至关重要。正确理解和解读这些标注，有助于确保施工的准确性和安全性。
