建筑承重评估报告范本
建筑承重评估报告是一份专业文档,用于确定建筑物的结构安全性和承载能力。该报告通常由专业的结构工程师或顾问编写,以评估建筑物的负载情况、设计标准以及潜在的风险。以下是一份简化的建筑承重评估报告范本:,,---,,**建筑承重评估报告**,,**项目名称**: [填写项目名称],**项目地址**: [填写项目地址],**编制日期**: [填写编制日期],**审核人**: [填写审核人姓名],,**1. 引言**, - 目的:说明评估的目的和范围。, - 方法:描述评估所采用的方法和工具。, - 范围:明确评估的范围和边界条件。,,**2. 项目概况**, - 位置:详细描述建筑物的地理位置。, - 规模:提供建筑物的尺寸和形状。, - 历史:简要介绍建筑物的历史背景和现状。,,**3. 负载分析**, - 主要负载:列出建筑物的主要负载来源(如人员、设备、材料等)。, - 负载分布:描述负载在建筑物上的分布情况。,,**4. 设计标准**, - 国家和地方规范:列出相关的国家和地方建筑规范。, - 设计参数:包括材料的强度、支撑系统的设计等。,,**5. 风险评估**, - 潜在风险:识别可能对建筑物造成损害的风险因素。, - 风险等级:根据风险的可能性和严重性进行评级。,,**6. 结论与建议**, - 基于评估结果给出总体结论。, - 建议:提出针对发现的问题的建议和改进措施。,,**7. 附录**, - 图纸:提供必要的图纸和设计文件。, - 数据:包含评估中使用的所有相关数据和计算。,,---,,这只是一个模板,实际的报告内容和格式可能会根据具体的需求和标准有所不同。
以下是一个建筑承重评估报告的范本:
建筑承重评估报告
一、工程概述
- 建筑基本信息
- 建筑名称:[具体建筑名称]
- 建筑地址:[详细地址]
- 建筑用途:[如住宅、商业、工业等]
- 建筑结构类型:[例如框架结构、砖混结构等],结构体系的选择对承重能力有重要影响。框架结构的承重主要由框架柱和框架梁承担,而砖混结构则是砖墙和混凝土梁共同承重。
- 建筑层数:[X]层,建筑层数越多,对基础和下部结构的承重要求越高。
- 建筑建造年代:[具体年份],不同年代的建筑在设计规范、施工工艺和材料质量上可能存在差异,这会影响其承重能力。
- 参建单位信息
- 建设单位:[建设单位名称]
- 设计单位:[设计单位名称]
- 施工单位:[施工单位名称]
- 监理单位:[监理单位名称]
二、评估依据
- 设计文件
- 原建筑的设计图纸,包括建筑平面图、结构施工图等。这些文件明确了建筑最初设计的承重体系、构件尺寸、材料强度等参数,是评估的重要基础。例如,结构施工图中的梁、柱配筋图能反映出结构构件的承载能力设计值。
- 建筑规范与标准
- 现行的建筑结构设计规范,如《建筑结构荷载规范》(GB 50009),用于确定建筑所承受的各类荷载标准值;《混凝土结构设计规范》(GB 50010),为混凝土结构构件的承载能力计算提供依据;《砌体结构设计规范》(GB 50003),适用于砌体结构建筑的承重评估等。
- 现场检测数据
- 通过对建筑结构构件的现场检测获得的数据,包括混凝土构件的强度检测(采用回弹法、钻芯法等)、钢材的力学性能检测(如拉伸试验)、砌体的强度检测(如砂浆强度检测)等。这些数据反映了结构构件的实际材料性能,与设计文件中的理论值对比,可以判断结构的实际承重能力。
三、现场检测情况
- 混凝土结构检测
- 构件外观检查
- 对梁、柱、板等混凝土构件进行了外观检查,观察是否存在裂缝、蜂窝、麻面、露筋等缺陷。裂缝的宽度、长度和分布情况对结构的承重能力有重要影响。例如,宽度较大且贯通的裂缝可能会削弱构件的截面面积,降低其承载能力。
- 混凝土强度检测
- 采用回弹法对部分混凝土构件进行了强度检测,共检测了[X]个构件。检测结果显示,大部分构件的混凝土强度满足原设计要求,但存在个别构件强度略低于设计值的情况。对于强度较低的构件,需要进一步分析其对整体结构承重能力的影响。
- 构件外观检查

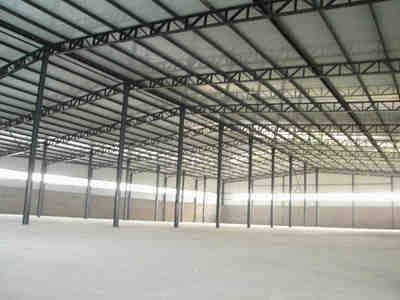

- 钢结构检测(若有)
- 构件锈蚀情况检查
- 对钢结构构件进行了锈蚀情况检查,发现部分钢构件表面存在轻微锈蚀现象。锈蚀会减小钢材的有效截面面积,降低其承载能力。根据锈蚀程度,评估其对结构安全性的影响程度。
- 钢材力学性能检测
- 选取了部分代表性的钢构件进行钢材力学性能检测,检测结果表明钢材的屈服强度、抗拉强度等力学性能基本符合原设计要求。
- 构件锈蚀情况检查
- 砌体结构检测(若有)
- 墙体外观检查
- 对砌体墙体进行了外观检查,查看是否存在裂缝、倾斜等现象。墙体裂缝可能是由于地基不均匀沉降、砌体强度不足等原因引起的,会影响墙体的承重能力。
- 砂浆强度检测
- 采用贯入法对砌体砂浆强度进行了检测,检测结果显示部分墙体的砂浆强度与原设计值存在一定偏差,需要综合考虑其对墙体承重和整体结构稳定性的影响。
- 墙体外观检查
四、承重能力分析
- 结构建模与计算
- 根据原建筑的设计图纸和现场检测数据,建立了结构计算模型。在模型中,准确输入构件的几何尺寸、材料强度、荷载情况等参数。对于混凝土结构,采用有限元分析软件(如PKPM等)进行结构内力和变形计算;对于钢结构,根据钢结构设计规范的计算方法进行构件的强度、稳定性计算;对于砌体结构,按照砌体结构设计规范计算墙体的受压、受剪承载能力。
- 荷载取值与组合
- 恒载
- 恒载包括建筑结构自重、建筑装饰装修自重等。根据建筑的实际情况,计算出各楼层的恒载标准值。例如,混凝土楼板的自重根据其厚度和混凝土密度计算得出,墙体的自重根据墙体材料类型和厚度计算。
- 活载
- 活载根据《建筑结构荷载规范》取值,如住宅的楼面活载标准值取2.0kN/m2,商业建筑的楼面活载根据不同的使用功能取值(如商场为3.5kN/m2等)。同时,考虑活载的最不利布置进行结构计算。
- 荷载组合
- 按照规范要求,对恒载和活载进行不同的组合(如基本组合、标准组合等),以计算结构在不同工况下的内力和变形情况。
- 恒载
- 承重能力评估结果
- 通过结构计算分析,得出各结构构件的承载能力评估结果。
- 混凝土结构构件
- 大部分梁、柱、板等混凝土构件的承载能力满足现行规范和使用要求,但存在少数构件在考虑了实际检测结果(如混凝土强度略低)后的承载能力处于临界状态,需要对这些构件进行重点监测或采取加固措施。
- 钢结构构件(若有)
- 钢结构构件在考虑了锈蚀等因素后,整体承载能力基本满足要求,但个别锈蚀较严重的构件需要进行除锈和加固处理,以确保其长期的承重能力。
- 砌体结构构件(若有)
- 部分砌体墙体由于砂浆强度不足等原因,其承重能力略有降低。需要根据具体情况,如墙体的重要性、是否为承重墙等,决定是否进行加固或采取其他措施。
五、结论与建议
- 评估结论
- 综合现场检测情况和结构承重能力分析结果,该建筑的整体承重能力基本满足当前的使用要求,但存在部分结构构件需要关注和处理的情况。
- 建议
- 监测与维护
- 对处于临界承载状态的混凝土构件、锈蚀的钢结构构件和承重能力略有降低的砌体构件建立定期监测制度,观察其变形、裂缝发展等情况,以便及时发现问题并采取措施。
- 加固处理
- 对于承载能力不足的构件,根据构件的具体情况制定相应的加固方案。例如,对于混凝土构件可以采用增大截面法、粘贴碳纤维布法等加固措施;对于钢结构构件可以采用补焊钢板、更换锈蚀严重部分等方法;对于砌体构件可以采用压力灌浆、增设构造柱等加固手段。
- 使用限制(若有)
- 根据评估结果,对建筑的使用功能进行必要的限制。如限制某些区域的荷载增加,避免在承重能力较弱的区域放置过重的设备或物品等。
- 监测与维护
