摘要：本文探讨了加油站顶棚结构的设计与保养方法。加油站顶棚作为重要的安全设施，其设计需考虑多种因素以确保安全和效率。首先介绍了顶棚的基本结构，包括支撑系统、屋顶材料和防水层等关键组成部分，并阐述了这些部分的选型依据。文章详细讨论了顶棚的保养策略，强调定期检查的必要性，以及在发现问题时采取的维修措施。还讨论了使用现代技术如传感器监测顶棚状态的方法，以及如何通过数据分析优化维护计划。总结了研究成果，并对未来的研究提出了建议。

一、加油站顶棚结构形式

梁柱结构：这种结构由柱和梁组成框架来支撑顶棚。柱承受顶棚传来的荷载并传递到基础，梁连接柱与柱，形成稳定的结构体系。其优点是结构简单，传力明确，便于施工和设计计算；缺点是空间性能相对较差，对于较大跨度的顶棚可能经济性不佳。
桁架结构：桁架由杆件组成三角形或其他稳定的几何形状的结构。在加油站顶棚设计中，桁架结构可以有效地跨越较大的空间，利用杆件的轴向受力特性，充分发挥材料的力学性能。桁架结构的优点是受力合理，自重较轻，能够适应较大跨度的需求；缺点是节点构造复杂，需要精确的制作和安装工艺。
空间桁架结构：是在桁架结构的基础上发展而来的一种三维空间结构体系。它可以提供更大的空间刚度和稳定性，能够承受来自不同方向的荷载。适用于形状复杂、大跨度且对空间性能要求较高的加油站顶棚设计。其优点是空间性能好，结构稳定性高；缺点是设计和施工难度较大，成本相对较高。

二、结构连接设计

焊接连接：
- 焊接是将金属部件通过加热或加压，或两者并用，使焊件达到原子结合的一种连接方式。在加油站顶棚钢结构设计中，焊接连接能够提供较高的连接强度，使结构形成整体性能较好的框架。
- 然而，焊接连接也存在一些缺点，如焊接过程中可能产生焊接残余应力和变形，需要采取相应的措施进行控制，如合理的焊接顺序、预热和后热等工艺措施。同时，焊接质量要求较高，需要专业的焊工和严格的质量检测手段来确保焊接质量，因为焊接缺陷可能会严重影响结构的安全性和耐久性。
螺栓连接：
- 螺栓连接是通过螺栓将构件连接在一起的方式。它具有安装方便、可拆卸、便于维护等优点。在加油站顶棚结构中，螺栓连接适用于需要经常拆卸或检修的部位，如设备连接部位或部分结构构件的连接。
- 不过，螺栓连接的缺点是其连接的整体性相对焊接连接较差，螺栓孔的存在会削弱构件的截面面积，在承受动力荷载时可能会出现松动等问题，因此需要合理选择螺栓的规格、等级和预紧力，并进行必要的防松处理。
铆接连接：
- 铆接是用铆钉将两个或多个构件连接在一起的方法。在早期的钢结构建筑中应用较多，在加油站顶棚结构设计中，铆接连接的优点是连接牢固可靠，传力均匀。
- 但由于铆接工艺相对复杂，施工效率较低，而且需要大量的铆钉，增加了成本，目前在新建的加油站顶棚结构中应用较少，更多地被焊接和螺栓连接所替代，不过在一些对结构安全性要求极高且有特殊要求的历史建筑或维修加固工程中仍可能会用到。

三、与爆炸危险区域相关的设计考虑

在加油站顶棚内，以加油机中线为中性线，上面半径为三米，下面半径为4.5米，高度为从地坪向上至加油机顶上0.15米的圆台形空间及灌区属爆炸危险2区，加油机壳体内部空间属爆炸危险1区。在进行顶棚结构设计时，必须充分考虑这些爆炸危险区域的特殊要求，如结构材料的防火、防爆性能，电气设备的防爆设计等。结构应具有足够的强度和稳定性，以防止在可能发生的爆炸事故中产生严重的破坏，避免造成更大的危害。

四、特殊结构类型举例

钢网架结构（如螺栓球 + 焊接球节点网架）：
- 钢网架结构常用于加油站罩棚，例如在贵州遵义的某加油站站房工程中，罩棚采用平板网架结构，为正放四角锥形式，使用螺栓球 + 焊接球节点网架。这种结构形式通过网架杆件的相互连接形成稳定的空间结构，能够有效地承受各种荷载，并且造型美观。
- 钢网架结构的优点是空间受力性能好，结构刚度大，能够跨越较大的空间而不需要太多的中间支撑。同时，通过合理设计网架的杆件布置和节点形式，可以优化结构的受力性能，减少钢材的用量。然而，其设计和施工难度相对较大，需要专业的设计和施工团队，并且对加工精度和安装精度要求较高。

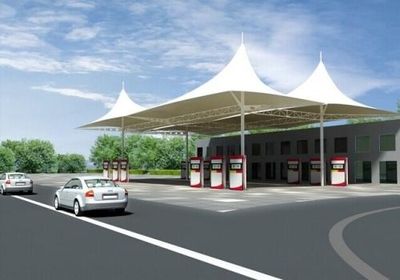

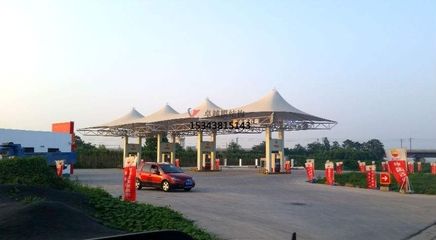

膜结构：
- 膜结构是一种使用高强度柔性薄膜材料与支撑体系相结合形成具有一定刚度的稳定曲面，能承受一定外荷载的空间结构形式。膜材具有抗冲击性强（建筑膜材的冲击强度是普通玻璃的250 - 300倍，是亚克力板材的20 - 30倍，是钢化玻璃的2倍，几乎没有断裂的危险性）、耐温性好（在摄氏 - 40到 + 100温度范围内不会引起变形等品质劣化）、轻便（重量轻，保证棚下人和物的安全，同时施工便捷）、隔音性佳等优势。
- 在加油站罩棚设计中，膜结构可以根据实际需求设计出独特的造型，美化城市景观。不过，膜结构的耐久性可能相对钢结构较差，需要定期检查和维护膜材的性能，防止膜材的破损和老化影响罩棚的使用功能和安全性。
