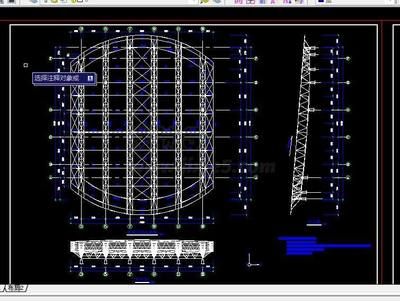

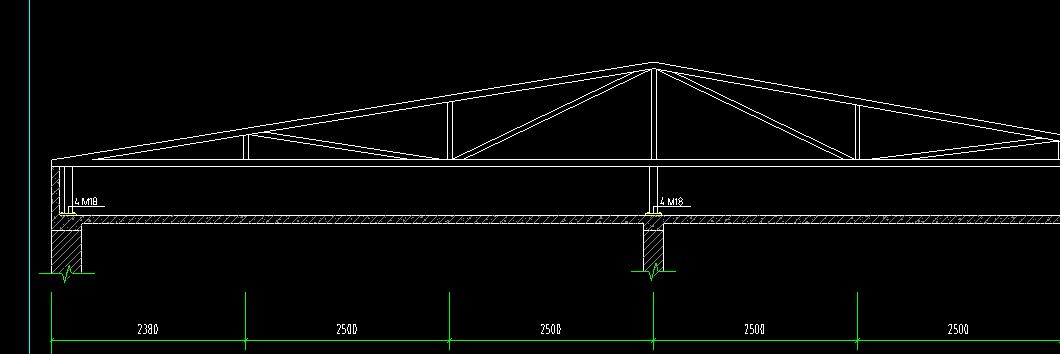

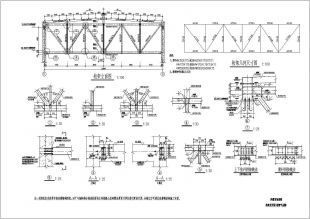

桁架是一种由许多杆件组成的结构，通常用于支撑和承载重量。搭建平面图纸是设计桁架的关键步骤，它涉及到确定桁架的尺寸、形状和位置。以下是搭建平面图纸的基本步骤：，，1. 确定桁架的类型和用途：需要确定桁架的类型（如三角形、四边形等）以及其用途（如承载、支撑等）。这将有助于选择合适的材料和设计方法。，，2. 测量和绘制平面图：使用尺子和圆规在纸上绘制出桁架的平面图。确保所有的尺寸和比例正确无误。，，3. 添加细节：根据需要，可以在平面图中添加一些细节，如螺栓孔、连接板等。这些细节有助于确保桁架的稳固性和安全性。，，4. 审核和修改：在完成平面图后，仔细检查并确认所有尺寸和细节都符合要求。如有需要，可以进行修改和调整。，，5. 准备施工：将平面图提供给施工人员，以便他们能够正确地搭建桁架。

桁架搭建平面图纸指南

概述

桁架搭建是一种常见的结构搭建技术，广泛应用于各种活动和建筑项目中。它的核心在于通过杆件之间的连接来构建稳定的支撑结构。桁架的主要材料包括钢管、螺丝、螺母和垫片等，这些材料的选择直接影响到桁架的承载能力和稳定性。

桁架搭建的基本步骤

1. 准备工作
   • 在地上大致的位置摆好四个底座，调节好下面的支腿，使之在一个水平面。
   • 根据需要清理好场地，如有不平整的地方先平整好不要有大的沟坑。
2. 安装斜支撑
   • 在四个角上的底座的外侧插入斜支撑底下的部分，每个角上插2根，总计8根。
3. 固定反头和方套
   • 把反头用螺丝固定在底座上，注意反头的旋转方向要和图中标注的一致。
   • 在反头上套好方套。
4. 连接横梁
   • 把横梁在地面上连接起来。
   • 把横梁的两端分别和两侧的两个方套对接链接好，此时横梁部分在地面上都组装完毕。
5. 安装立柱桁架
   • 把立柱桁架平躺着连接好，然后把其中一端拧在反头上，另一端拧上横担，同时把吊挂葫芦和横担链接好，葫芦的作用是用来提升下面的横梁桁架。
6. 竖立立柱
   • 多个人一起把立柱桁架慢慢竖起来，注意不要用力太大把立柱推到，然后固定好反头上面的螺丝。
7. 提升横梁
   • 立柱竖起后，把吊挂葫芦下面的挂钩通过吊带钩住下面的横梁。
   • 4个人一起慢慢拽动吊挂葫芦把横梁拉起到人的头部左右位置。
8. 安装设备
   • 在横梁上面装好灯光音响设备。
9. 固定斜支撑
   • 把斜支撑的一端和立柱拧紧，另外一端和底座的横支撑拧紧，这样铝合金桁架就搭建完成了。

注意事项

• 桁架不能用太旧的、变形的桁架，这样会影响画面的平整。
• 喷绘画面一定要大于实际画面，上下左右要保证出血，有足够多的喷绘布包裹桁架。
• 喷绘画面一定要在桁架的正中，不能有半点歪斜。
• 喷绘布要根据场地需要选择喷绘布，在户外一定是用黑白布不透光。

结论

以上步骤和注意事项是基于搜索结果提供的信息，具体的搭建过程可能会因桁架的类型、尺寸和材料而有所不同。在实际操作中，应严格按照设计图纸和安全规范进行，确保桁架的安全性和稳定性。
