桁架支座反力怎么求（桁架零杆判断方法）

桁架支座反力是指作用在桁架各节点上的垂直力，它的大小与结构所受的荷载、支撑情况和材料特性等因素有关。求桁架支座反力通常涉及以下步骤：，，1. 确定荷载：首先需要明确桁架所承受的各种荷载类型，包括自重、风载、雪载、活载等。，，2. 分析支座条件：了解桁架的结构形式和支承条件，例如是否有固定支座、滑动支座或悬臂支座等。，，3. 应用静力学原理：利用桁架静力学中的平衡方程来求解各节点的反力。这通常涉及到将各个节点视为一个整体，并使用平衡条件来确定每个节点的力。，，4. 考虑材料特性：根据桁架材料的特性，如弹性模量、屈服强度等，调整计算结果以确保安全。，，5. 进行迭代：由于实际情况可能复杂，可能需要反复迭代计算以逼近真实值。，，6. 校验结果：对计算出的反力进行校验，确保其符合实际工况和设计规范要求。，，通过上述步骤，可以较为准确地求得桁架支座反力。

桁架支座反力的求解方法

• 静定桁架（利用平衡条件求解）
  • 力的平衡方程（∑F = 0）：在水平方向和垂直方向分别建立力的平衡方程。如果桁架结构在水平方向没有外荷载作用，通常水平方向支座反力为0；在垂直方向，所有支座反力的总和等于作用在桁架上的竖向荷载总和。例如，如果有一个桁架只受到竖向集中力P的作用，设两个支座A和B的竖向反力分别为RA和RB，则RA + RB = P 。

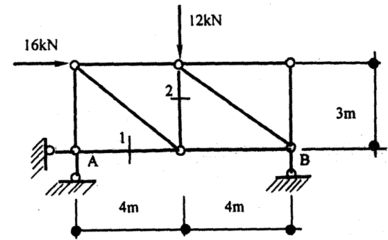

  • 力矩平衡方程（∑M = 0）：选取一个合适的点作为力矩中心，计算所有力对该点的力矩并使其总和为0。比如对于一个简支桁架，一端为A支座，中间某个位置有集中力P作用，以A支座为力矩中心，设桁架跨度为L，力P作用点距离A支座为x，则RB×L = P×x，由此可以求出支座B的反力RB，再根据竖向力平衡方程求出RA。
  • 特殊情况与简化计算
    • 结构对称与荷载对称：如果桁架结构和所受荷载都是对称的，那么对称位置的支座反力相等。例如一个对称的桁架，两边支座竖向反力相同，都等于总竖向荷载的一半。
    • 零杆判断：通过分析桁架的几何组成和受力情况，可以判断出某些杆件内力为0（零杆），去除这些零杆后可能简化计算。例如在一些简单的桁架结构中，根据节点的受力平衡，当某个节点只连接两根杆件且无荷载作用时，这两根杆件为零杆。
• 超静定桁架（需要补充方程求解）
  • 力法：基本思路是把超静定结构变成静定结构，解除多余约束并代以多余未知力（支座反力中的多余未知量），然后根据多余约束处的变形协调条件建立补充方程。例如对于一个有n个多余未知力的超静定桁架，需要建立n个变形协调方程，与力的平衡方程联立求解支座反力。
  • 位移法：以结构的位移（节点位移）作为基本未知量，通过建立结构的平衡方程来求解位移，进而求出支座反力。先确定结构的基本未知位移，然后根据杆件的刚度关系建立平衡方程，在求解出位移后，根据位移和力的关系（如胡克定律对于桁架杆件的应用）计算支座反力。
