砖混结构圈梁怎么配筋（砖混结构圈梁配筋计算方法）

忻州钢结构设计公司22秒前1阅读0评论

砖混结构中的圈梁是连接承重墙与楼板的关键构件，其配筋设计对于确保结构的安全性和稳定性至关重要。在计算砖混结构中圈梁的配筋时，需要依据国家现行的建筑规范和设计标准进行。以下是圈梁配筋计算的基本方法和步骤：，，1. **确定圈梁的尺寸和位置**：根据图纸和现场实际情况，明确圈梁的宽度、厚度以及在建筑平面图中的具体位置。，，2. **了解材料属性**：圈梁的材料通常为钢筋混凝土，需要了解混凝土的抗压强度等级、钢筋的屈服强度、弹性模量等参数。，，3. **计算承载力**：根据圈梁所承受的荷载（包括自重、风荷载、地震作用等）以及相应的安全系数，计算出所需的最大弯矩和剪力。，，4. **选择钢筋规格**：根据计算结果，选择合适的钢筋直径、间距和数量。钢筋的直径通常取决于钢筋的屈服强度和混凝土的抗拉强度。钢筋的间距应满足最小配筋率的要求，即钢筋之间的净距不应小于钢筋直径的5倍。，，5. **考虑施工因素**：在实际施工中，还需要考虑钢筋的搭接长度、绑扎方式、保护层厚度等因素，以确保钢筋的有效连接和混凝土的充分包裹。，，6. **编制配筋图**：根据上述计算和选择的结果，绘制出详细的配筋图，标注所有钢筋的位置、规格和数量。，，7. **审核和批准**：将配筋图提交给相关部门审核，确保其符合设计和施工规范要求。，，8. **施工监督**：在施工过程中，监理工程师需要对圈梁的配筋情况进行检查，确保施工质量符合设计要求。，，通过以上步骤，可以确保砖混结构中的圈梁得到合理且安全的配筋，从而提升整个建筑物的结构安全性和使用寿命。

一、圈梁配筋的基本考虑因素

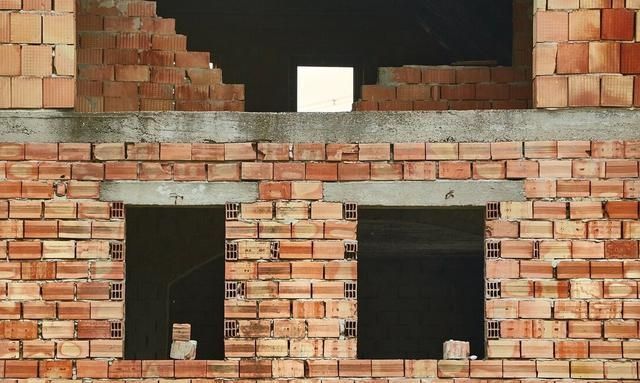

结构功能：砖混结构中圈梁的主要作用是加强房屋的整体性，限制墙体移动，而非承重。由于砖墙受力性能较差，尤其是承受水平方向的力时，设置圈梁有助于提高整体结构的稳定性和安全性。

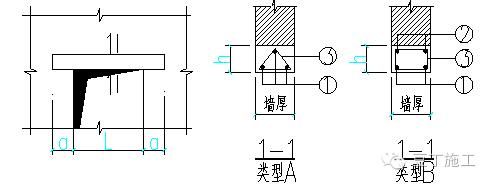

圈梁尺寸与配筋的关联：配筋前需先确定圈梁的断面尺寸。
- 圈梁宽度：一般来说，当墙厚 $h \geq 240mm$ 时，圈梁宽度不宜小于 $2h/3$ ，例如常见的 $24$ 墙，圈梁宽度可设置为 $160mm$ ；并且圈梁宽度通常与墙厚相同。
- 圈梁高度：高度不应小于 $120mm$ ，常见的可设置为 $140mm$ 或者 $160mm$ 。

二、钢筋种类及配筋要求

纵向钢筋（主筋）
- 常规数量与直径：一般上下各布置两根，直径常规选择为 $14mm$ 的钢筋，最大一般不会超过 $16mm$ 。
- 最少数量要求：纵向钢筋不应少于 $4\phi10$ ，并且在楼梯间或其他空旷开间房屋的四角及大开间房屋的转角处等特殊部位，要考虑整体结构布局合理配筋，同时也要结合构造柱的设置情况综合配筋。
- 特殊情况（梁高达到一定值）：当梁的高度达到了 $450mm$ 及以上的时候，要在梁的中间加入腰筋，可选择直径是 $14mm$ 的钢筋。
箍筋
- 直径选择（梁宽较小时）：当梁宽度小于等于 $350$ 毫米时，箍筋直径一般是 $6$ 毫米。
- 间距要求：箍筋间距不应大于 $300mm$ ，在一些情况下（如圈梁与过梁合并时），箍筋间距不应大于 $150mm$ ，且过梁支座处箍筋可能存在加密区，第一道箍筋应放在暗柱主筋的外侧（即第一道箍筋距暗柱 $50mm$ ），具体按设计图纸施工。
- 作用：箍筋是保证整个梁实现其断面，保证梁整体性的重要钢筋，它能约束混凝土，提高梁的抗剪能力和整体稳定性。

三、特殊情况的配筋处理

圈梁被门窗洞口截断时：应在洞口的上部增设相同截面的附加圈梁，附加圈梁与圈梁的搭接长度不应小于其中到中垂直间距的 $2$ 倍，且不得小于 $1m$ 。附加圈梁的主筋应按“隔一拉一”的构造要求进行绑扎。
圈梁与过梁合并时：过梁部分的箍筋应按过梁配筋要求进行绑扎，对于过梁支座处箍筋的加密区长度应按砖砌大放脚台阶水平面以上 $50mm$ 处开始加密，同时应将过梁上部受力纵筋（按全长布置）分别锚固在暗柱中（上下各 $500mm$ ）。
多层砌体结构房屋层数较多时（采用现浇钢筋混凝土楼(屋)盖）：当层数超过 $5$ 层的时候，除在槽口标高处设置一道圈梁外，可隔层设置圈梁，并与楼(屋)面板一起现浇。未设置圈梁的楼面板嵌入墙内的长度不应小于 $120mm$ ，并沿墙长配置不少于 $2\phi10$ 的纵向钢筋。
