在制作钢屋架结构图立体图时，使用AutoCAD软件是首选工具，因为它提供了强大的三维建模和渲染功能。以下是利用AutoCAD绘制钢屋架结构图的步骤：，，1. 启动AutoCAD并新建一个文件。，2. 选择“绘图”菜单中的“多线”，以创建钢屋架的基本框架。，3. 使用“矩形”命令绘制屋顶的平面图。，4. 通过添加“直线”或“多线”命令来绘制屋架的支撑系统。，5. 使用“圆弧”命令绘制屋架的梁和柱。，6. 利用“偏移”和“修剪”命令来完善结构细节。，7. 通过“渲染”和“着色”选项对设计进行视觉效果处理。，，对于使用Revit软件绘制钢屋架立体图，可以遵循以下技巧：，，1. 打开Revit软件并导入钢屋架的平面图。，2. 选择“视图”菜单中的“三维视图”，将平面图转换为三维模型。，3. 在“属性”面板中设置材质、颜色和纹理，以增强模型的真实感。，4. 使用“编辑”面板中的“旋转”和“移动”工具调整构件位置。，5. 应用“剖面”和“截面”工具来查看不同视角下的模型。，6. 利用“动态观察器”和“漫游”功能进行互动式探索。，7. 完成设计后，保存为Revit格式的文件。

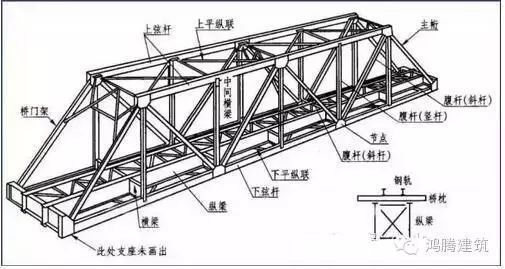

钢屋架结构图立体图

简介

钢屋架结构图立体图是一种详细展示钢屋架结构的三维图像，它能够帮助工程师和建筑师更好地理解和分析钢屋架的设计和构造。通过立体图，可以直观地看到钢屋架的各个组成部分及其相互之间的关系，这对于设计、制造和施工都是非常有价值的。

获取钢屋架结构图立体图的途径

土木在线资源

土木在线提供了多个钢屋架结构图的下载资源，虽然这些资源主要是二维图纸，但它们包含了足够的信息，可以通过专业的软件转换成立体图。例如，某钢屋架课程设计（结构图）提供了详细的图纸，包括基础平面图、结构平面布置图、屋架下弦支撑平面布置图等，这些图纸可以作为制作立体图的基础。

CAD图纸资源

CAD图纸资源网站也提供了多种钢屋架结构图，如某地区的工业厂区钢屋架建筑结构图纸，包括屋架钢柱、钢梁布置图，钢构件布置图，檩条布置图等，这些图纸同样可以被转换成立体图。

专业设计软件

使用专业的建筑设计软件，如AutoCAD、Revit等，可以将二维的钢屋架结构图转换成立体图。这些软件通常具有强大的建模功能，可以导入二维图纸并生成三维模型。

注意事项

在制作或获取钢屋架结构图立体图时，需要注意以下几点：

确保图纸的准确性

无论是从土木在线还是其他资源获取的图纸，都需要确保其准确性和完整性。任何错误或遗漏都可能导致最终的立体图出现偏差。

软件的选择和使用

选择合适的软件进行转换是非常重要的。不同的软件有不同的功能和特点，选择最适合项目的软件可以提高工作效率和质量。

专业知识的应用

制作钢屋架结构图立体图需要一定的专业知识，包括钢结构设计、力学分析等。因此，建议由具备相关知识的专业人员来进行。

结论

钢屋架结构图立体图是建筑设计和施工中的重要工具，它可以帮助专业人士更好地理解和分析钢屋架的设计。通过土木在线资源、CAD图纸资源以及专业设计软件，可以获取和制作高质量的钢屋架结构图立体图。然而，需要注意图纸的准确性、软件的选择和使用以及专业知识的应用。
