一、钢结构网架设计的基础知识

（一）结构形式

• 按形状分类

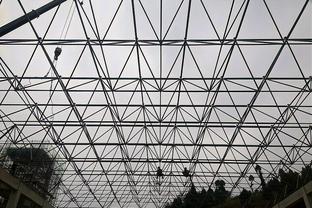

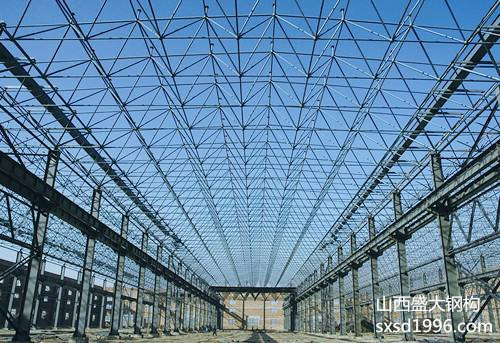

  • 平板网架：由多个杆件按照一定规律连接成的平面网格状结构，空间受力性能好，适用于多种建筑空间，如工业厂房等。其特点是结构简单、受力明确、稳定性较好且经济性良好。例如在一些普通的工业生产车间的屋顶结构中经常采用平板网架结构。

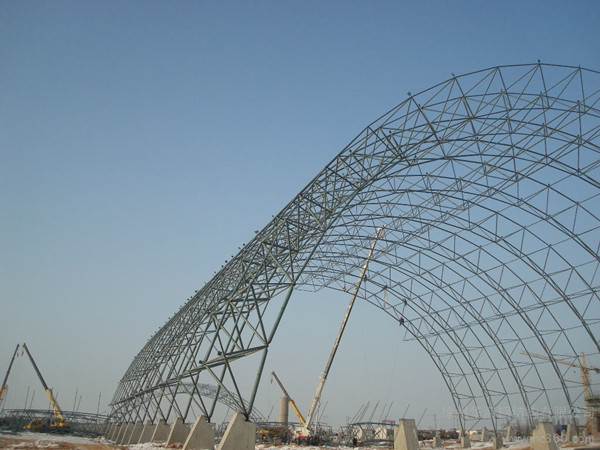

  • 曲面网架（柱面网壳、球面网壳等）：具有独特的曲面形状，柱面网壳呈柱形曲面，球面网壳为球形曲面。这类网架结构在大跨度建筑中应用较多，如大型体育场馆、会展中心等，能够有效利用空间并提供良好的承载能力和稳定性。

（二）节点连接方式

• 焊接节点：通常用于钢筋混凝土网架。焊接可以使节点连接牢固，但对焊接工艺要求较高，需要保证焊接质量，防止出现焊接缺陷影响结构整体性能。
• 螺栓连接节点：常用于钢和铝合金网架。这种连接方式便于安装和拆卸，在施工过程中相对灵活，并且可以在一定程度上调整杆件的位置和角度，但需要确保螺栓的强度和拧紧程度满足设计要求。

二、钢结构网架设计原则

（一）功能性原则

• 网架结构必须满足使用功能要求。根据实际需求，例如建筑空间的大小、形状、使用用途等，可以选择不同的网架形式和结构高度。比如在展览建筑中，需要较大的无柱空间来展示展品，就可能选择大跨度的网架结构形式，并根据展览厅的规模确定合适的结构高度，以保证空间的开阔性和使用的便利性。

（二）经济性原则

• 在满足安全性和使用功能的前提下，应尽可能地降低造价。这需要综合考虑多种因素，如材料的选择、施工方法、结构形式等。例如，在选择材料时，要权衡材料的强度、耐久性与成本之间的关系；在确定结构形式时，要对比不同形式网架结构的用钢量、施工难度和工期等因素对造价的影响。

（三）环保性原则

• 网架结构设计应尽量减少对环境的影响，如采用环保材料、减少能源消耗等。例如，选择可回收利用的钢材，在加工制作过程中采用节能的工艺和设备等。

三、钢结构网架设计流程

（一）荷载分析

• 确定作用在网架结构上的各种荷载，包括恒荷载（如结构自重、屋面材料重量等）、活荷载（如人员活动荷载、雪荷载、风荷载等）。不同地区的气候条件和建筑使用功能会影响荷载的取值。例如在北方地区，雪荷载可能是重要的设计荷载之一；而在沿海地区，风荷载的取值就需要重点考虑。

（二）结构设计计算

• 内力分析：利用有限元分析法等手段，将网架结构离散化为有限个单元，通过数学方法求解结构在荷载作用下的内力（轴力、剪力、弯矩等）分布情况。这种方法能够较为精确地分析结构受力状态。此外，也可以采用近似计算法，利用经验公式和简化模型对网架结构进行快速估算，但这种方法精度相对有限。
• 变形计算：计算网架结构在荷载作用下的变形情况，如挠度等。变形过大可能会影响结构的正常使用和美观，因此需要控制在允许范围内。
• 稳定性分析：由于网架结构是空间杆系结构，稳定性分析至关重要。要确保结构在各种荷载组合作用下不会发生失稳现象，如整体失稳或局部失稳。

（三）杆件设计

• 根据内力分析结果确定杆件的截面尺寸。需要考虑杆件的强度、稳定性等要求。例如，对于受压杆件，要防止其发生屈曲失稳，根据计算结果选择合适的截面形状（如圆形、方形等）和尺寸，同时还要考虑杆件的长细比限制等因素。

（四）节点设计

• 节点是网架结构中杆件连接的关键部位。要根据杆件的连接方式（焊接或螺栓连接）进行节点设计，确保节点具有足够的强度和刚度。在设计过程中，需要满足相关规范的要求，如抗震规范中对于梁柱连接节点的极限承载力验算等要求。如果节点设计不合理，可能会导致结构在荷载作用下节点首先破坏，从而影响整个结构的安全性。

四、钢结构网架设计相关软件

• SFCAD：可用于常规网架、网壳结构设计，在一些基础网架设计项目中应用广泛。例如在小型工业厂房或一般性建筑的网架设计中，可以利用SFCAD进行建模、分析和设计。
• MST软件：也是网架结构设计常用软件之一，能够对网架结构进行较为精确的分析和设计。不同的软件在功能上可能有所侧重，设计人员可以根据具体项目需求和自身使用习惯选择合适的软件。
