钢结构屋顶风机是一种常见的通风设备，用于提供室内外空气交换。安装过程需要精确的测量和计算，以确保风机与建筑物结构的兼容性和稳定性。以下是钢结构屋顶风机安装图的简要概述：，，1. 准备工作：在开始安装之前，需要进行详细的规划和准备工作，包括测量屋顶尺寸、确定风机位置和方向等。，，2. 基础施工：根据风机的重量和风压要求，选择合适的基础材料和结构形式。基础需要承受风机产生的振动和载荷。，，3. 安装支架：在屋顶上安装支撑结构，如钢梁、桁架或角铁等，以支撑风机的重量和提供稳定的安装平台。，，4. 风机定位：将风机放置在预定的位置，确保其与屋顶平面保持水平。使用专用工具和测量仪器进行精确定位。，，5. 连接风机：将风机与支撑结构通过螺栓、焊接或其他连接方式固定在一起，确保风机的稳定性和安全性。，，6. 检查与调试：安装完成后，进行全面的检查和调试，确保风机运行平稳、噪音低、效率高。，，7. 维护与保养：定期对风机进行检查和维护，确保其正常运行和延长使用寿命。，，钢结构屋顶风机的安装需要专业的技术和经验，以确保设备的稳定运行和安全性能。

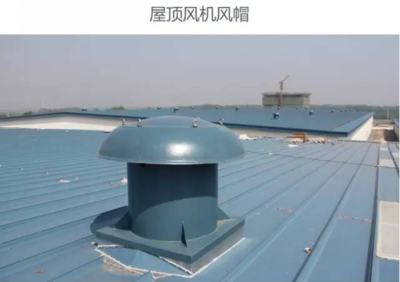

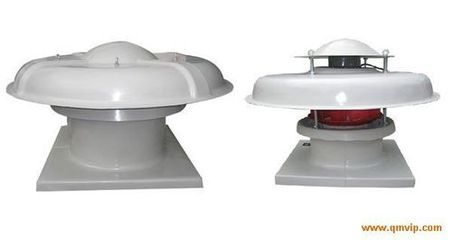

钢结构屋顶风机安装图

钢结构屋顶风机的安装是一项技术性较强的工作，需要严格按照设计要求和安全规范进行。以下是根据提供的搜索结果，整理的钢结构屋顶风机安装的相关信息。

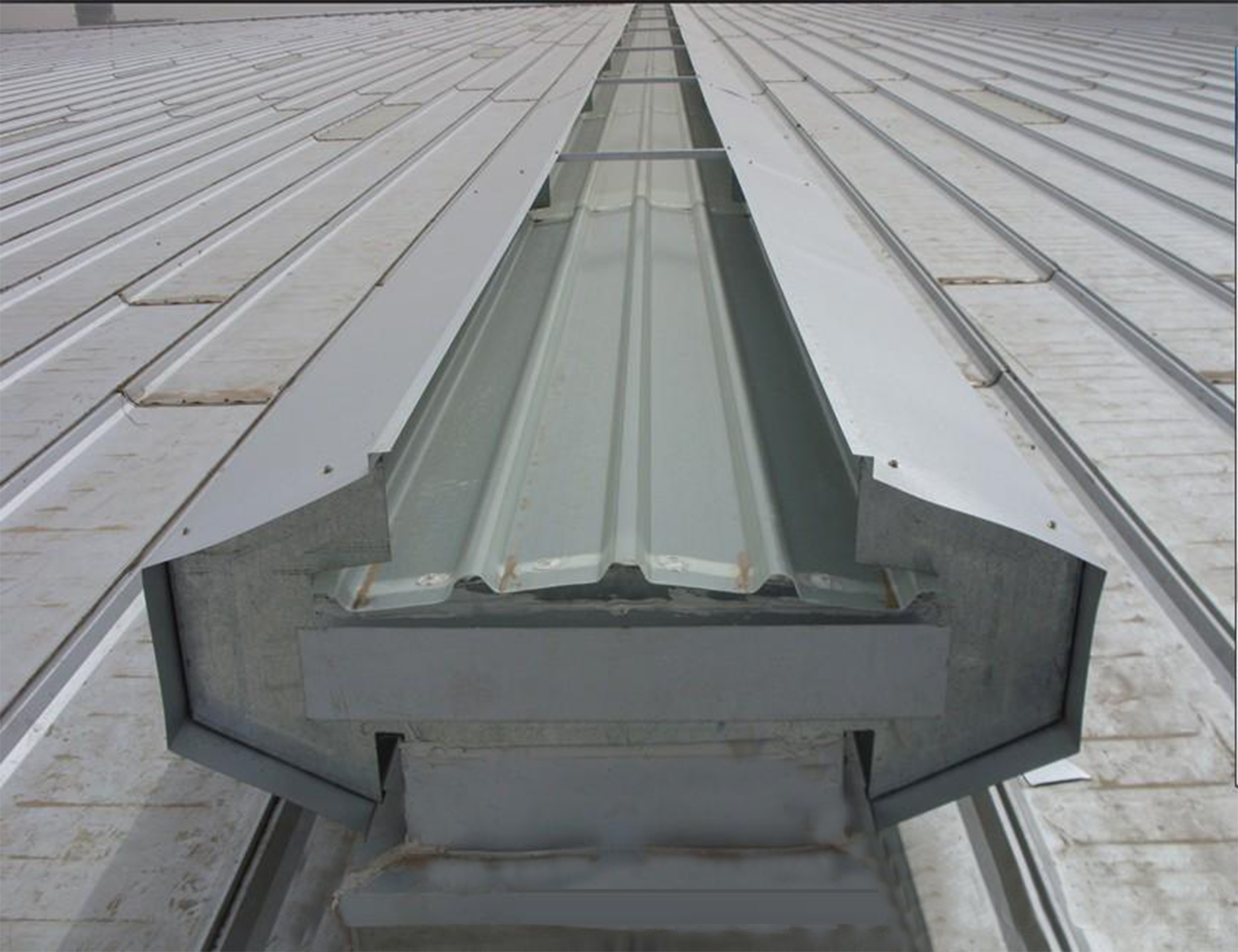

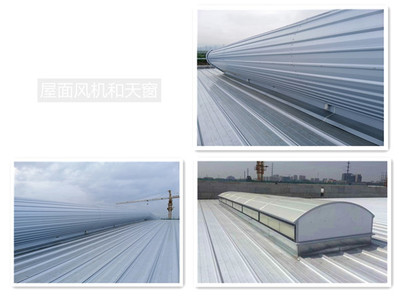

安装步骤

1. 基础准备
   屋顶风机安装的基础必须高出屋面，表面要求平整，以防止渗水漏水。同时，需要预埋好地脚螺栓。

2. 减震措施
   在风机底座与基础之间加垫一层5mm橡胶板，以减少振动。地脚螺栓应配有弹簧垫圈，防止使用时松动。

3. 设备检查
   调试运转前应详细检查风机各部件，转动叶轮应无呆滞和卡、擦现象。试运转初，先点动电机检查叶轮旋转方向是否正确（向下看叶轮应逆时针旋）。

4. 安全操作
   在运转中，如果发生强烈振动、噪声突然加大或发出异常响声、电机冒白烟、电机、轴承座温升过高，应立即停机，查明原因，待故障排除后方可启动。

5. 维护保养
   开始运转72小时及每隔半年应检查风机连接件、紧固件有否松动，调整传动皮带松紧，添加润滑油（脂）。如遇冬季下雪，冰冻日期，必须经常开动，以防大雪堵塞风机出口。

注意事项

• 防雷措施
  在装有避雷带的屋顶上安装风机等电气设备后，需要进行防雷措施。建筑物屋顶上装有风机、热泵、航空灯等电气设备时，把设备外壳与避雷带连成一体这是通常的做法。

• 电源线管处理
  电源线管一般采用金属软管或卡普利管，要做成鸭脖型滴水弯。电源管要与设备跨接。风道的支架根部要做防腐台。

• 风机吸风方式
  屋顶风机吸风方式与常规接风管的应该不同。压头应该咋取呢之前一直按有风管估算的，但总觉得不太靠谱。

以上信息提供了钢结构屋顶风机安装的基本步骤和注意事项，但在实际操作中，还需参考具体的风机型号和技术要求，以及相关的安全规范和标准。
