桁架加固方案的撰写需要遵循一定的结构和内容要点，以确保方案既全面又实用。以下是一些关键点，可以帮助你撰写一个有效的桁架加固方案：，，1. 背景介绍：首先简要介绍桁架的结构类型、使用情况以及现有问题或损坏状况。，，2. 加固目的：明确指出进行加固的主要目的和预期效果，例如提高结构的安全性、延长使用寿命或改善承载能力等。，，3. 设计依据：列出所有相关的国家或行业标准、规范和法规要求，确保加固方案符合现行标准。，，4. 计算分析：根据实际需求，对桁架结构进行详细的力学计算，包括材料强度、稳定性分析和疲劳寿命评估。，，5. 加固方法选择：根据计算结果和现场条件选择合适的加固方法，如增加支撑、更换材料、改变连接方式等。，，6. 施工计划：制定详细的施工时间表、施工顺序和方法，以及必要的安全措施和质量控制流程。，，7. 经济性分析：评估加固方案的成本效益，包括初期投资和长期维护成本。，，8. 结论与建议：总结加固方案的主要内容，提出实施建议，并对未来可能出现的问题提出预防措施。，，确保桁架加固方案具有针对性、实用性和可行性，能够有效解决现有问题，同时考虑到成本控制和施工安全。

以下是关于桁架加固方案写作的一些要点：

一、工程概况

桁架基本信息
- 描述桁架的类型，例如是钢桁架、钢筋桁架还是木桁架等。如果是钢桁架，还需注明钢材的型号、规格等信息。如“本工程中的桁架为钢桁架，采用Q345钢材，主要杆件的截面尺寸为[具体尺寸]”。
- 桁架的用途，是用于建筑结构支撑（如在工业厂房、展览馆等建筑中的屋架桁架），还是用于室外管线支架（如在一些化工园区的管道桁架）等。例如“该桁架为某工业厂房的屋架桁架，主要承受屋面传来的恒载和活载”。
- 桁架的现有状况，包括是否有明显的损坏、变形、腐蚀等情况。“经现场勘查，桁架部分杆件存在表面腐蚀现象，腐蚀深度约为[X]mm，个别节点处有轻微变形”。
工程背景
- 阐述进行桁架加固的原因，如结构功能改变（原本的仓库改为生产车间，荷载增加）、结构老化（使用年限较长，结构性能下降）或者遭受了意外损伤（如火灾、地震后的修复加固）等。“由于厂房进行了功能改造，增加了大型设备，原桁架的承载能力不能满足新的荷载要求，因此需要进行加固”。

二、检测与评估

检测内容
- 结构检测：对桁架的杆件、节点进行详细检测。包括杆件的尺寸测量（长度、截面尺寸等）、材质检测（通过取样试验确定钢材或其他材料的实际性能是否符合设计要求）。“采用超声波探伤仪对桁架杆件的焊接部位进行检测，发现[具体数量]处存在焊接缺陷；通过取杆件样本进行拉伸试验，发现钢材的屈服强度略低于设计值”。
- 荷载检测：确定桁架实际承受的荷载情况，包括恒载（结构自重、屋面材料重量等）和活载（人员活动、设备重量等）。“经测量，屋面新增设备的重量约为[X]kN，活载取值按照现行规范[规范名称及编号]进行调整”。
评估依据
- 采用的规范标准，如《钢结构设计标准》（GB 50017 - 2017）、《建筑抗震鉴定标准》（GB 50023 - 2009）等。“本桁架加固方案的评估依据主要为《钢结构设计标准》（GB 50017 - 2017），在结构安全性评估时按照该标准中的相关条款进行计算和判断”。
- 根据检测结果对桁架的整体性能进行评估，包括结构的承载能力、稳定性和抗震性能等方面。“通过计算分析，桁架的现有承载能力仅为新荷载要求的[X]%，在风荷载作用下的稳定性系数低于规范要求的[数值]，抗震性能也不满足当地抗震设防烈度[具体烈度]的要求”。

三、加固方案设计

加固方法选择
- 加大截面加固法：如果桁架杆件的承载能力不足，可以考虑采用加大截面的方法。例如“对于桁架的受压杆件，采用在原杆件周围包裹钢板或增加钢管的方式加大截面，增加的钢板厚度为[X]mm，钢管的外径为[具体尺寸]”。
- 粘贴碳纤维布加固法：适用于提高桁架杆件的受拉性能。“在桁架的受拉杆件表面粘贴碳纤维布，碳纤维布的规格为[具体型号]，粘贴层数根据计算确定，采用专用的结构胶确保粘贴牢固”。

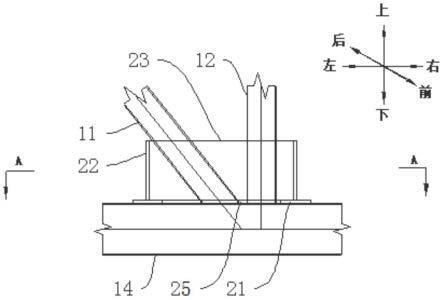

- 节点加固：对于桁架的节点，如果存在连接薄弱的情况，可以采用加固节点板、增加螺栓数量或焊接加固等方法。“对桁架的关键节点，在原节点板两侧增加厚度为[X]mm的辅助节点板，同时将螺栓数量由原来的[X]个增加到[X]个，对于部分焊接节点进行补焊加强”。
加固计算
- 根据选定的加固方法，进行结构计算。包括加固后桁架杆件的内力计算、承载能力计算、稳定性计算等。“按照结构力学原理，重新计算加固后桁架在各种荷载组合下的内力，利用极限状态设计法计算杆件的承载能力，经计算加固后的桁架承载能力满足新荷载要求，稳定性系数达到[具体数值]，符合规范要求”。

四、施工步骤

施工准备
- 材料准备：列出所需的加固材料，如钢材、碳纤维布、结构胶、螺栓等，并说明材料的质量要求和检验标准。“加固用的钢材应符合《碳素结构钢》（GB/T 700 - 2006）的要求，碳纤维布应具有相应的产品质量合格证，结构胶应进行粘结强度试验”。
- 设备准备：确定施工所需的设备，如电焊机、切割机、千斤顶等，并确保设备的正常运行。“电焊机应具备足够的焊接电流和稳定的性能，在施工前进行调试和检查”。
- 现场准备：对施工现场进行清理，设置安全警示标志，搭建施工脚手架等。“在桁架下方搭建满堂脚手架，脚手架的搭设应符合《建筑施工扣件式钢管脚手架安全技术规范》（JGJ 130 - 2011）的要求”。
具体施工操作
- 如果是加大截面加固法：
  - 杆件表面处理：对原杆件表面进行除锈、打磨等处理，确保新增加的钢材能够良好粘结或焊接。“采用电动砂轮机对杆件表面进行除锈处理，除锈等级达到Sa2.5级”。
  - 安装新增部件：将预先制作好的钢板或钢管按照设计要求安装到原杆件上，采用焊接或螺栓连接。“将钢板按照设计位置进行点焊固定，然后进行满焊，焊缝质量应符合二级焊缝的要求”。
- 如果是粘贴碳纤维布加固法：
  - 杆件表面处理：对杆件表面进行清洁、打磨，使其平整光滑。“用丙酮清洗杆件表面的油污和灰尘，然后用砂纸轻轻打磨，增加表面粗糙度”。
  - 碳纤维布粘贴：按照规定的工艺粘贴碳纤维布，确保无气泡、褶皱。“将调配好的结构胶均匀涂抹在杆件表面和碳纤维布上，然后将碳纤维布粘贴在杆件上，用专用的滚轮压实”。
- 节点加固施工：
  - 节点板安装：对于增加节点板的情况，先将节点板定位，然后进行钻孔、安装螺栓或焊接。“利用样板在原结构上准确标记节点板的安装位置，然后进行钻孔，安装螺栓时应确保螺栓的拧紧力矩符合设计要求”。
施工质量控制
- 建立质量检查制度，对每一道施工工序进行质量检查。“每完成一道焊接工序，应进行焊缝外观检查，对于不符合要求的焊缝及时进行修补；粘贴碳纤维布后应进行粘结质量的抽检，采用拉拔试验检测粘结强度”。
- 施工过程中的监测：对桁架在施工过程中的变形、应力等进行监测。“在桁架关键部位安装应变片和位移传感器，实时监测施工过程中桁架的应力变化和变形情况，若变形或应力超过允许值，应立即停止施工，查找原因并采取措施”。
