钢结构楼层板施工图片（钢结构楼层板施工流程图）

曲靖加固改造设计公司01-22764阅读0评论

钢结构楼层板施工流程图，，1. 材料准备：需要准备所需的钢材、焊接设备、切割工具和其他必要的辅助材料。，，2. 基础施工：在开始施工之前，需要对地面进行平整和清理，确保有足够的空间进行施工。，，3. 安装支撑结构：在地面上安装支撑结构，用于支撑钢梁和楼板。，，4. 安装钢梁：根据设计图纸，将钢梁按照预定的间距安装在支撑结构上。，，5. 安装楼板：将预制的楼板按照预定的尺寸和位置安装在钢梁上。，，6. 焊接连接：使用焊接技术将楼板与钢梁牢固地连接在一起。，，7. 检查验收：完成焊接后，需要进行质量检查，确保连接牢固可靠。，，8. 清理现场：施工完成后，清理施工现场，确保场地整洁。，，以上就是钢结构楼层板施工的基本流程，每一步都需要严格按照规定操作，以确保施工质量和安全。

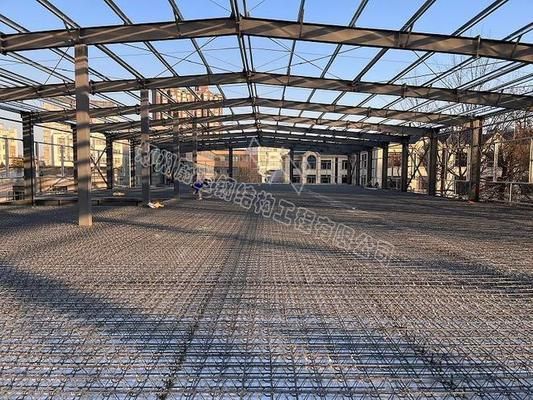

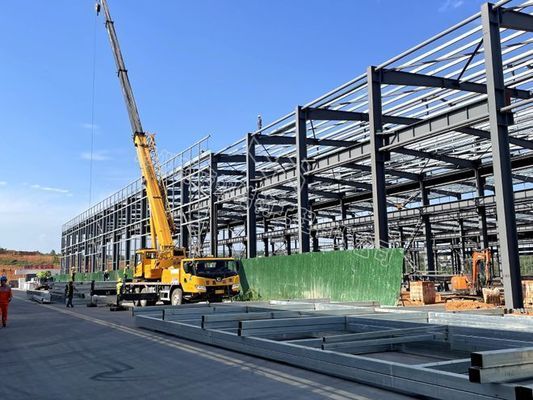

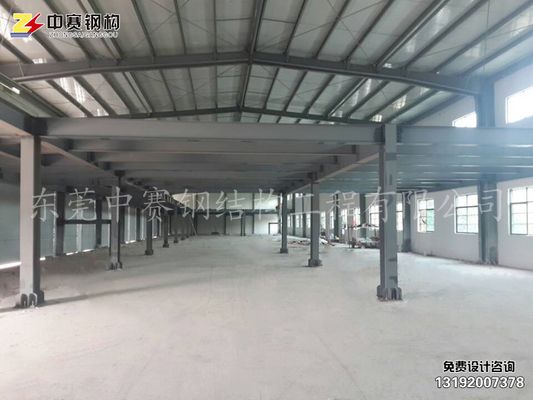

钢结构楼层板施工图片

钢结构楼层板施工通常涉及到楼承板的安装，这是一个关键的步骤，它涉及到多个环节，包括弹线、排版下料、吊运、压型钢板安装、堵头板和封边板安装、焊接固定、验收、布筋、埋件、浇筑和养护等。虽然我无法直接提供图片，但我可以描述这些步骤，帮助您更好地理解施工过程。

弹线

首先，在铺板区弹出钢梁的中心线，梁的中心线是铺设楼承板固定主位置的控制线。由主梁的中心线控制楼承板搭接钢梁的搭接宽度，并决定楼承板与钢梁熔透焊接的焊点位置。梁的中心线将决定熔透焊次栓钉的焊接位置。

排版下料

根据图纸设计要求的搭接长度，主次梁位置、间距，跨度尺寸，分为标准跨压型钢板排版图；非标准跨压型钢板排版图；标准节点作法详图；个别节点的作法详图；压型钢板编号、材料清单等。

吊运

压型钢板厂家供货时，压型钢板应以安装单元为单位成捆运至现场，捆压型钢板依照厂家提供的布置图将压型钢板依照铺装顺序叠每放整齐。压型钢板起吊前，需按设计施工图查对其板型、尺寸、块数和所在部位，确认配料无误后，别离随主体结构安装顺序和进度，吊运到各施工节间成叠堆放。堆放应成条分散。压型板在吊放于梁上时应以缓慢速度下放，切忌粗鲁的吊放动作。

安装

铺设前对弯曲变形者应矫正好。钢梁顶面要维持清洁，严防潮湿及涂刷油漆未干。安装压型钢板前，应在梁上标出压型钢板铺放的位置线。铺放压型钢板时，相邻两排压型钢板端头的波形槽口应付准。吊装就位后，相板先从钢梁己弹出的起铺线开始，沿铺设方向单块就位，到操纵线后应适当调整板缝。应严格依照图纸和规范的要求来散板与调整位置，板的直线度为单跨最大误差10mm，板的错口要求<5mm，查验合格后方可与主梁连接。
