钢结构厂房构造图是建筑设计中的重要组成部分，它详细描述了建筑物的结构和布局。在钢结构厂房中，主要使用钢材作为主要建筑材料，通过焊接、螺栓连接等方式将钢结构构件组装成一个完整的结构系统。，，钢结构厂房的构造图通常包括以下几个部分：基础、柱、梁、板、支撑和屋顶。基础是建筑物的基础部分，承受着建筑物的重量和风荷载等外部荷载。柱子是建筑物的主要承重构件，起到支撑和传递荷载的作用。梁是连接柱子和板的构件，起到传递荷载的作用。板是建筑物的屋顶或地面部分，起到承受荷载和传递荷载的作用。支撑是连接建筑物各部分的构件，起到稳定建筑物的作用。屋顶是建筑物的顶部部分，起到保护建筑物免受外界环境影响的作用。，，钢结构厂房的构造图还涉及到一些细节设计，如节点设计、焊缝设计和防腐处理等。节点设计是指钢结构构件之间的连接方式，常见的有刚性连接和铰接两种。焊缝设计是指钢结构构件之间的连接方式，常用的有对接焊和角焊等。防腐处理是指对钢结构进行表面处理，以延长其使用寿命。

钢结构厂房构造图详解

钢结构厂房是一种常见的工业建筑形式，其主要特点是承重构件由钢材组成，包括钢柱子、钢梁、钢结构基础、钢屋架等。钢结构厂房的构造图详细展示了各个组成部分及其相互关系，以下是根据搜索结果整理的钢结构厂房构造图的详细信息。

建筑体系

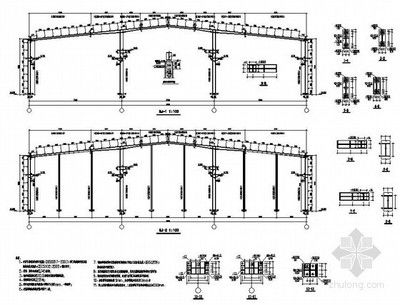

门式刚架体系

门式刚架结构以柱、梁组成的横向刚架为主受力结构，刚架为平面受力体系。为保证纵向稳定，设置柱间支撑和屋面支撑。刚架柱和梁均采用截面H型钢制作，各种荷载通过柱和梁传给基础。一般为C型钢、Z型钢。承受屋面板和墙面板上传递来的力，并将该力传递给柱和梁。

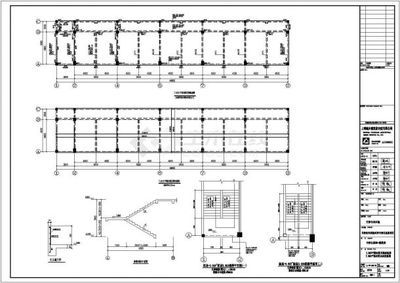

多层框架体系

多层框架体系包括纯刚接框架、刚接-支撑框架和支撑式框架。框架柱可采用H型截面、箱形截面、十字形截面、圆管形截面等。所有上部结构的力都通过框架柱传递给基础。框架梁一般采用H型截面。楼盖和屋盖上的力通过框架梁传递给框架柱。支撑采用一般采用热轧型钢制作，其功能是传递层间水平力和保证结构的刚度。

支撑、系杆

支撑分为柔性支撑和刚性支撑两种。柔性支撑由圆钢制作，安装时必须张紧，主要用于门式刚架结构。刚性支撑由型钢制作，用于多层框架、吊车梁下段支撑等刚度要求高的结构中。根据需要，支撑还有人字形、八字形、K形、V型、门形、L形、Y形、单斜杆等形式。

隅撑

隅撑的设置在于梁或柱受压翼缘的平面外计算长度。隅撑可用角钢制作或扁钢压制成型。在多层框架体系中，梁柱刚接的位置常设置水平隅撑。

吊车梁

吊车梁为吊车荷载的承载构件，由钢板焊接成型。吊车吨位大时设置制动桁架或制动梁来抵抗横向水平荷载。

屋面、墙面压型钢板

屋面、墙面压型钢板包括多种板型，如HV-203KL-406板、HV-380SF-760板、HV-475SF-475板等。这些板型具有不同的防水空腔，可以阻止因毛细现象而造成的渗水。这些板型可用于屋面板和墙面板，采用自攻螺钉和屋面檩条或墙梁连接。

屋面采光板

屋面采光板包括多种板型，如CV-203-406板、CV-380-760板、CV-475-475板等。这些采光板板型配合相应的压型钢板使用，通过自攻螺钉穿透采光板（和压型钢板）与檩条连接。

楼承板

楼承板包括HG-344-688板等型号。连接节点中，抗剪栓钉与框架梁间采用专用工具焊接。

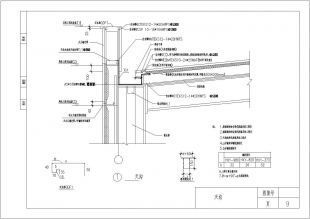

天沟

天沟包括彩板外天沟和钢板内天沟两种类型。

以上是对钢结构厂房构造图的详细解释，涵盖了从门式刚架体系到天沟的各种组成部分。这些信息可以帮助设计师和工程师更好地理解和设计钢结构厂房。
