室内钢架阁楼工艺是一种建筑技术，它通过在现有建筑结构上增加一层钢结构来扩展空间。这种工艺通常包括以下几个步骤：，，1. 设计阶段：根据建筑物的尺寸和需求，设计阁楼的结构方案，包括梁、柱、楼板等构件的尺寸和位置。，，2. 施工准备：清理施工现场，确保地面平整，准备好所需的建筑材料和工具。，，3. 搭建基础：在地面上铺设钢筋网，作为阁楼的基础。，，4. 安装钢梁：将预制的钢梁按照设计位置固定在钢筋网上，确保其稳定性。，，5. 铺设楼板：在钢梁之间铺设楼板，可以是预制的或者现场浇筑的混凝土楼板。，，6. 安装天花板：在楼板上安装吊顶系统，如石膏板、金属板等，以保护阁楼内的设备和家具。，，7. 安装内部设施：在阁楼内安装照明、通风、空调等设施，以及家具、电器等设备。，，8. 验收与交付：对完成的阁楼进行质量检查，确保符合设计要求后，方可交付使用。，，室内钢架阁楼工艺是一种有效的空间拓展方法，它可以为建筑物带来额外的使用面积，同时也需要专业的设计和施工团队来完成。

室内钢架阁楼工艺 结构图

室内钢架阁楼的建造是一个复杂的过程，涉及到多个步骤和技术细节。以下是根据搜索结果整理的室内钢架阁楼的工艺流程和结构图的相关信息。

工艺流程

1. 测量放线

首先，根据阁楼设计图纸在现场进行定位放线，确定预埋位置尺寸及需要剔除抹灰位置范围。

2. 锚栓植入

预埋件采用化学螺栓固定在原结构上。根据预埋件设计位置，错开原结构钢筋钻螺栓孔并清理干净。钻孔经检查合格后方可植入化学螺栓，钢结构消防楼梯，在化学药剂完全凝固前不能动螺栓。

3. 预埋安装

根据实际化学螺栓孔位，在预埋钢板及角钢（型钢）上定位钻孔，然后安装预埋钢板。其他预埋件与梁间横撑一起安装。

4. 防锈处理

材料到场后，钢结构焊接，对所有钢结构材料除锈处理，刷防锈漆保护并凉干。

5. 型钢加工

现场重新测量尺寸，对型钢进行精准加工，并去掉焊接位置漆膜，以便一次性精准安装到位并保障焊接质量。

6. 主梁安装

按照放线定位位置将主钢梁与预埋钢板焊接连接，并且保证钢梁水平平整。

7. 横撑安装

根据设计图纸，主钢梁与梁间横撑焊接连接。

8. 楼板安装

依OSB板为例，根据阁楼楼板构造设计，依次将结构板（如OSB板）用自攻螺钉固定在钢结构上，并铺上隔音绵（垫），面层板材并用自攻螺钉固定在下层结构板上。面层板与下层结构板错缝搭接。

结构图

室内钢架阁楼的结构图通常包括以下几个部分：

1. 结构设计说明

结构设计说明包含了阁楼的整体设计理念、材料选择、施工要求等内容。

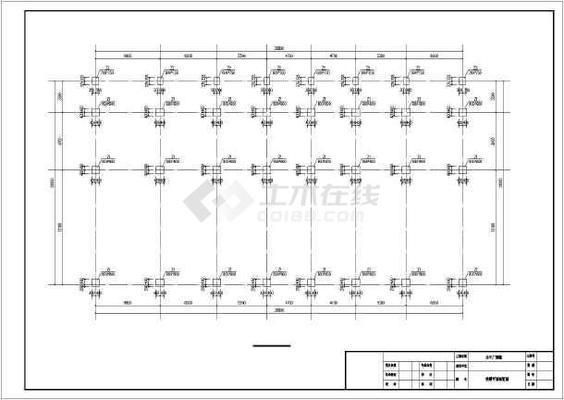

2. 平面图

平面图展示了阁楼的平面布局，包括各个房间的位置、大小以及家具的摆放等。

3. 立面图

立面图展示了阁楼的外部轮廓和立面装饰，包括窗户、门、阳台等元素。

4. 剖面图

剖面图展示了阁楼的垂直方向上的结构，包括楼层的高度、楼梯的位置、屋顶的形状等。

5. 节点大样图

节点大样图详细展示了阁楼结构中的关键节点，如梁柱连接、楼梯扶手等，这些节点的细节对于保证结构的安全性和稳定性至关重要。

注意事项

在进行室内钢架阁楼的施工时，还需要注意以下几点：

1. 材料选用

选择合适的钢结构材料，如H型钢、槽钢等，并确保材料的质量符合标准。

2. 施工测量

精确的施工测量是保证阁楼结构准确性的基础，需要在施工前测量好整体结构水平高度，并在墙上弹出水平线，地面标注出轴线控制线。

3. 焊接质量控制

焊接是钢结构施工中最重要的工艺之一，需要选用合适的焊接材料和焊接工艺，并对焊缝进行全面检测，包括外观检查、尺寸检查和无损检测等。

4. 施工安全控制

钢结构施工过程中存在许多安全隐患，如高空作业、起重吊装、焊接等。需要采取严格的施工安全措施，如佩戴安全带、设置安全网等，以保障施工人员的安全。

综上所述，室内钢架阁楼的工艺流程包括测量放线、锚栓植入、预埋安装、防锈处理、型钢加工、主梁安装、横撑安装和楼板安装等多个步骤。结构图则包括结构设计说明、平面图、立面图、剖面图和节点大样图等组成部分。在施工过程中，需要注意材料选用、施工测量、焊接质量控制和施工安全控制等方面。
