钢结构厂房屋面防雷是确保建筑安全的重要环节。本文简要介绍了钢结构厂房屋面的防雷做法，包括接地系统、避雷针安装、以及与接地系统的连接。接地系统通过将建筑物的金属构件与地面相连，形成一个完整的导电路径，从而有效降低雷电对建筑物的影响。避雷针则安装在屋顶上，用于吸引和引导雷电能量，将其导入地面，以保护建筑物免受直接雷击。还强调了在设计和施工过程中应遵循的相关规范和标准，以确保整个防雷系统的有效性和安全性。

钢结构厂房屋面防雷做法

钢结构厂房屋面的防雷做法主要包括以下几个方面：

1. 接闪器的选择与安装

钢结构厂房的屋面通常会选择金属面板作为接闪器，这是因为金属板本身具有导电性，可以有效地引导雷电流。根据《建筑物防雷设计规范》(GB50057-2010)的规定，屋面外层板的厚度一般为0.6mm，内层板厚度一般为0.5mm或0.42mm，这些厚度都满足规范规定的厚度要求。若厚度不满足要求，则应增做避雷带，避雷带网格大小应按规范的要求和各类建筑物的防雷类别严格对应。

2. 引下线的设置

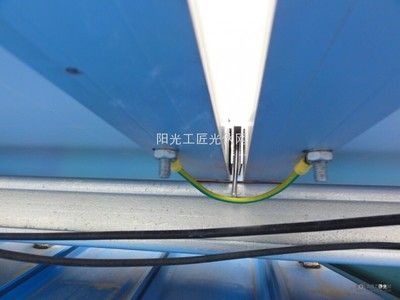

钢结构厂房的引下线通常利用钢柱作为引下线，这是因为钢柱本身就是钢结构的一部分，将其作为引下线可以减少额外的施工成本。在施工过程中，需要确保屋顶金属压型板、屋架、檩条与钢柱可靠连接，从而形成完整的引下线系统。

3. 接地装置的布置

钢结构厂房的接地装置可以采用基础钢筋作为自然接地体，或者用镀锌扁钢进行联通，并实施总的等电位联结。此外，还可以利用钢柱间条形基础与钢柱独立基础形成电气通路，钢柱独立基础施工时要土建预埋地脚螺栓，当钢柱就位时将地脚螺栓、螺母和钢柱连接在一起。

4. 防雷系统的综合考虑

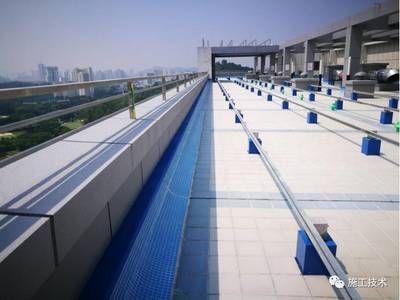

在设计钢结构厂房屋面的防雷系统时，还需要综合考虑直击雷防护、接地、设备线路的过电压防护、屏蔽、等电位等因素。例如，可以在屋面固定支持卡子，或者将屋面板和女儿墙的避雷带联结。如果采用全钢结构的厂房，屋面避雷可以采用砼支墩，安放于钢构厂房女儿墙上，也可以固定于女儿墙的C型钢上，但要特别注意防漏。

图片示例

由于搜索结果中并未提供具体的图片，因此无法直接展示钢结构厂房屋面防雷做法的图片。不过，可以通过专业的建筑网站或咨询专业的防雷设计单位获取相关的图片资料。

综上所述，钢结构厂房屋面的防雷做法涉及接闪器、引下线、接地装置等多个方面，需要综合考虑各种因素，确保防雷系统的有效性和可靠性。
