钢结构车间施工图是建筑和工程领域的重要组成部分，它包含了各种设计细节，指导着钢结构的搭建过程。识读钢结构施工图对于确保项目顺利进行至关重要。本文将介绍一些关键的识读技巧，帮助工程师和技术人员快速理解并应用施工图。了解施工图中的基本元素，如构件、连接方式、支撑系统等，对理解整体结构至关重要。熟悉图纸中的标准符号和代号，它们通常代表特定的材料类型、尺寸、连接件等，有助于快速识别图纸内容。掌握图纸中的标注和比例尺信息，可以辅助精确测量和调整施工计划。通过实践和经验积累，提高对复杂结构的理解和处理能力。掌握这些识读技巧不仅能够加快施工进度，还能提升工程质量。

钢结构车间施工图概述

钢结构车间施工图是一系列详细的图纸和技术文件，用于指导钢结构车间的施工过程。这些图纸包含了钢结构车间的设计要求、施工工艺、材料规格等重要信息，是施工过程中不可或缺的技术文件。

施工图的基本组成部分

钢结构车间施工图主要包括以下几个部分：

1. 图纸目录：列出图纸的名称、编号和页数，方便查找和阅读。
2. 设计说明：对钢结构的设计要求、施工工艺、材料规格等进行详细说明。

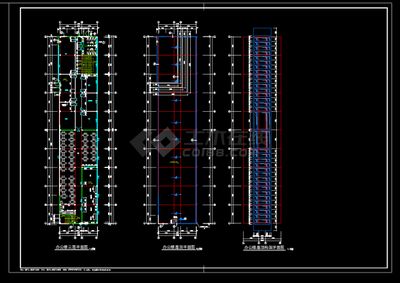

3. 平面图：显示钢结构的平面布置，包括钢柱、钢梁、支撑等构件的位置和尺寸。

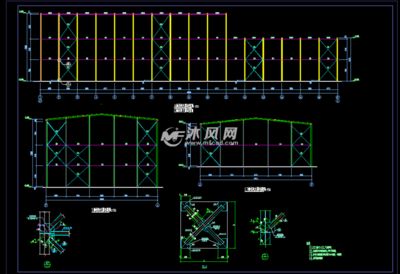

4. 立面图：显示钢结构的立面布置，包括各层钢柱、钢梁、支撑等构件的相对位置和尺寸。

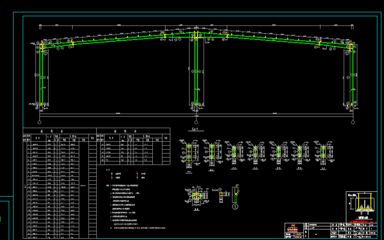

5. 剖面图：显示钢结构的内部结构，包括各层钢柱、钢梁、支撑等构件的连接方式和构造细节。

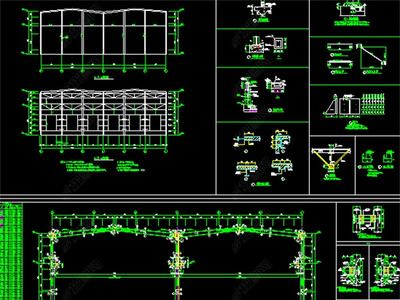

6. 节点详图：显示钢结构的节点构造，包括钢柱与钢梁的连接节点、支撑与钢柱的连接节点等。
7. 材料表：列出钢结构所需材料的规格、数量和使用部位，方便材料采购和施工管理。
8. 施工工艺流程图：列出钢结构施工的工艺流程，包括钢构件的制作、运输、安装等环节。

施工图的识读方法

正确理解和识读钢结构车间施工图对于保证工程质量、提高施工效率具有重要意义。识读方法包括：

1. 熟悉图纸目录：首先阅读图纸目录，了解图纸的组成和内容，为后续阅读做好准备。
2. 仔细阅读设计说明：设计说明是钢结构施工的重要依据，要认真阅读并理解其中的要求和规定。
3. 理解平面图：阅读平面图时，要重点钢柱、钢梁、支撑等主要构件的位置和尺寸，理解各构件之间的关系。
4. 分析立面图：阅读立面图时，要重点各层钢柱、钢梁、支撑等构件的相对位置和尺寸，了解结构的垂直关系。
5. 研究剖面图：阅读剖面图时，要重点钢结构的内部结构，了解各层钢柱、钢梁、支撑等构件的连接方式和构造细节。
6. 详读节点详图：节点详图是钢结构施工的关键部分，要认真阅读并理解各节点的构造和连接方式。
7. 掌握材料表：阅读材料表时，要了解所需材料的规格、数量和使用部位，为材料采购和施工管理提供依据。
8. 理解施工工艺流程图：阅读施工工艺流程图时，要了解钢结构施工的工艺流程，包括钢构件的制作、运输、安装等环节。

施工图的注意事项

在识读钢结构车间施工图时，需要注意以下几点：

1. 注意图纸的细节：钢结构施工图中的细节部分往往容易被忽视，但它们往往是影响工程质量的关键因素。在阅读图纸时，要注意细节部分的标注和说明。
2. 理论与实践相结合：正确识读钢结构施工图需要一定的理论知识和实践经验。在理解和掌握理论知识的同时，要注意将理论与实践相结合，以便更好地理解图纸内容。
3. 与其他专业配合：钢结构施工图需要与其他专业配合使用，如建筑专业、给排水专业、电气专业等。在阅读图纸时，要注意与其他专业配合使用，确保工程的整体性和协调性。
4. 注意图纸的更新：随着技术的不断发展和工程进度的推进，钢结构施工图可能需要进行更新和修改。在阅读图纸时，要注意检查是否有更新或修改的标注或说明。
5. 遵守相关规范和标准：正确识读钢结构施工图需要遵守相关的规范和标准。在阅读图纸时，要注意遵守相关规范和标准的要求，确保工程质量符合要求。

施工图的制作和用途

施工图是由承包商和供应商根据与业主签订的合同制作的，它是制造商或承包商绘制的施工文件中显示的信息版本。施工图通常比施工文件显示更多细节，目的是向制造商的生产人员或承包商的安装人员解释如何制造和/或安装。施工图的风格通常与建筑师的图纸有很大不同，它的主要重点是特定产品或安装，不包括有关其他产品和安装的符号，除非有必要与主题产品集成。

综上所述，钢结构车间施工图是钢结构车间建设过程中的重要技术文件，包含了从设计到施工的所有必要信息。正确理解和使用这些图纸对于保证工程质量、提高施工效率至关重要。
