钢屋架杆件计算应力（钢屋架杆件计算应力的主要方法和步骤）

钢屋架杆件计算应力是结构工程中的一个重要环节，其目的在于确保建筑结构的安全性和可靠性。以下是钢屋架杆件计算应力的主要方法和步骤：，，1. 确定材料性质：首先需要了解钢材的力学性能，包括弹性模量、屈服强度、泊松比等参数。这些数据将直接影响到应力的计算结果。，，2. 建立几何模型：根据实际的钢屋架尺寸和形状，使用计算机辅助设计软件（如AutoCAD）或手工绘制出屋架的几何模型。，，3. 加载条件分析：分析屋架所承受的载荷类型，如风荷载、雪荷载、自重、活荷载等。这些载荷的大小和分布情况将决定杆件的内力。，，4. 应用应力计算公式：根据材料的力学性能以及杆件的受力情况，使用相应的公式来计算杆件的应力。常见的计算公式包括截面法、平衡法等。，，5. 应力校核：在计算得出杆件的应力后，还需要进行应力校核，以确保杆件的承载能力满足设计要求。如果计算结果超出了材料的容许应力范围，则需要对设计进行调整。，，6. 结果输出与报告编制：将计算得到的应力结果以图表或表格的形式输出，并编制详细的设计报告，供后续施工和使用参考。

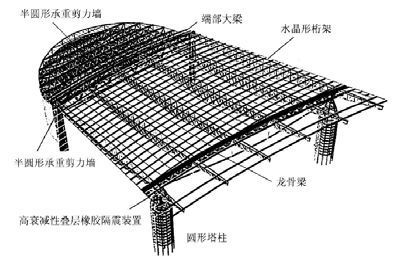

钢屋架杆件计算应力

在钢屋架的设计和分析中，计算杆件的应力是非常重要的一步。这不仅关系到结构的安全性，还直接影响到材料的选择和成本控制。以下是钢屋架杆件计算应力的主要方法和步骤：

1. 基本概念

• 应力：应力是反映截面上各点处分布内力的集度。它可分为正应力（垂直于截面）和剪应力（与截面相切）。
• 正应力：用σ表示，拉为正，压为负。
• 剪应力：用τ表示，使隔离体有绕隔离体内一点顺时针转动趋势时为正，反之为负。

2. 计算方法

• 横截面上的应力：应力是内力的集度，内力与变形有关。可以通过观察杆件变形来确定应力在截面上的分布规律。例如，轴向拉压杆的应力在横截面上均匀分布。
• 正应力计算公式：$\sigma = \frac{F_N}{A}$
  • $F_N$：轴力
  • $A$：杆件的横截面面积

3. 强度条件

• 正应力强度条件：$\sigma_{\text{max}} \leq [\sigma]$
  • $\sigma_{\text{max}}$：最大工作应力
  • $[\sigma]$：材料的容许应力
• 剪应力强度条件：$\tau_{\text{max}} \leq [\tau]$
  • $\tau_{\text{max}}$：最大剪应力
  • $[\tau]$：材料的容许剪应力

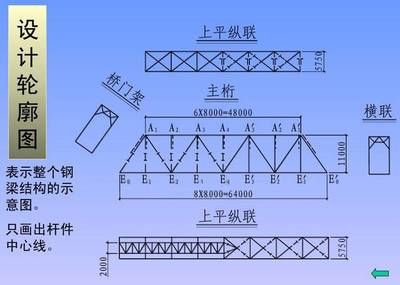

4. 具体计算步骤

1. 确定荷载：首先确定作用在屋架上的各种荷载，包括恒载、活载、雪荷载等。
2. 计算内力：根据荷载分布，计算各杆件的内力（轴力、弯矩、剪力等）。
3. 选择截面：根据内力计算结果，选择合适的截面形状和尺寸，以满足强度条件。
4. 校核强度：根据选择的截面，计算各杆件的最大正应力和剪应力，验证是否满足强度条件。

5. 特殊情况处理

• 次应力：在某些情况下，特别是荷载很大的重型桁架中，需要考虑次应力的影响。次应力是由节点刚性引起的，虽然一般较小，但在特定情况下不可忽略。
• 局部弯矩：直接承受节间荷载的弦杆为压弯构件，需要计算局部弯矩。局部弯矩理论上应按弹性支座上的连续梁计算。
• 计算长度：将端部有约束的压杆化作等效的两端铰接的理想轴心压杆，以确定计算长度。

6. 实例分析

• 例题1：假设有一根直径为14mm的圆杆，许用应力为170MPa，受轴向拉力FP=50kN，试校核此杆是否满足强度条件。
  • 计算轴力：$F_N = 50 \text{kN}$
  • 计算截面面积：$A = \pi \left(\frac{d}{2}\right)^2 = \pi \left(\frac{14}{2}\right)^2 = 153.94 \text{mm}^2$
  • 计算正应力：$\sigma = \frac{50 \times 10^3}{153.94} = 324.8 \text{MPa}$
  • 校核：$\sigma = 324.8 \text{MPa} > 170 \text{MPa}$
  • 结论：该杆件不满足强度条件，需要增大截面或减少荷载。

总结

钢屋架杆件的应力计算是一个复杂但系统的过程，需要综合考虑多种因素。通过合理的设计和计算，可以确保屋架结构的安全性和经济性。希望以上内容对你有所帮助。
