梯形钢屋架设计步骤

梯形钢屋架设计是一个涉及多个步骤的复杂过程，旨在确保结构的稳定性和安全性。以下是梯形钢屋架设计的主要步骤：，，1. 确定设计参数：包括屋架的尺寸、材料类型（如Q345B或Q235B）、荷载类型（如风载、雪载、活载等）以及预期的使用年限。，，2. 选择支撑系统：根据设计要求选择合适的支撑方式，例如桁架式、梁板式或混合式支撑系统。，，3. 计算荷载：根据实际工况和规范，计算并分配各种荷载到屋架的各个部分。，，4. 设计截面形状：根据荷载大小和支撑条件，设计屋架的截面形状。常用的有三角形、梯形、矩形等。，，5. 绘制施工图：将设计好的截面形状和支撑系统绘制成施工图纸。，，6. 材料选择：根据设计要求和预算，选择合适的钢材规格和型号。，，7. 制作样板：根据施工图纸，制作屋架的样板。，，8. 安装与调试：将制作的样板安装到施工现场，并进行调试以确保其满足设计要求。，，9. 检验与验收：对完成的梯形钢屋架进行质量检验和功能测试，确保其安全可靠。

梯形钢屋架设计步骤

设计梯形钢屋架是一个系统的过程，需要综合考虑结构受力、稳定性、施工可行性等因素。以下是梯形钢屋架设计的主要步骤：

1. 确定设计目标

• 降低建筑成本：优化设计以提高建筑的性价比和经济效益。
• 提高建筑性能：确保建筑具有良好的抗震、抗风等能力。
• 满足使用功能：设计应符合建筑物的使用功能和安全性能要求。

2. 收集基础资料

• 建筑要求：了解建筑物的使用功能、荷载要求、施工条件等。
• 环境条件：考虑建筑物所在地的气候、地质条件等。
• 规范标准：查阅相关的国家和地方标准、规范。

3. 选择结构形式

• 梯形钢屋架：适用于跨度较大、荷载较重的建筑。
• 其他形式：如三角形钢屋架、网架结构、拱形钢屋架等，根据具体需求选择。

4. 确定结构尺寸

• 跨度和高度：根据建筑物的使用功能和荷载要求确定屋架的跨度和高度。
• 腹杆尺寸：选择合适的弦杆和腹杆截面形式和尺寸，确保结构的承载能力和稳定性。

5. 材料选择

• 钢材类型：选择合适的钢材类型，如Q235、Q345等，以满足结构承载力和耐久性要求。
• 钢材规格：根据屋架的跨度和承载要求，选择合适规格的钢材，包括厚度、宽度和长度。

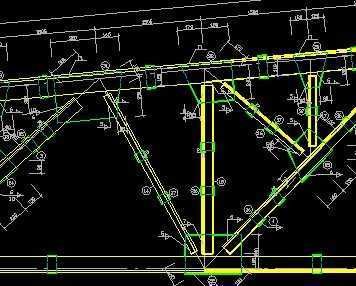

6. 节点设计

• 节点类型：选择合适的节点类型，如焊接节点、螺栓连接节点等。
• 节点构造：确保节点构造便于施工安装，降低施工难度和成本。
• 承载力和稳定性：进行节点的承载力计算和稳定性分析，确保节点的安全性和可靠性。

7. 稳定性分析

• 静力稳定性：分析屋架在不同方向的受力情况，包括水平推力、垂直压力等，以确定屋架的静力稳定性。
• 动力稳定性：通过模态分析和振动测试，了解屋架的固有频率和振型，评估其在动态载荷下的稳定性。
• 安全系数：根据静力和动力稳定性分析的结果，计算屋架的稳定性安全系数。

8. 施工图绘制

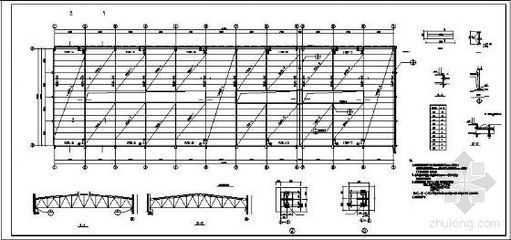

• 图纸内容：包括总体布置图、节点详图、构件详图、施工说明等。
• 绘制原则：确保图纸的准确性、完整性、清晰性和标准化。
• 绘制步骤：理解设计要求、绘制草图、确定比例和视图、绘制各个视图、添加标注和说明、检查和修改、交付。

9. 评估与优化

• 技术可行性：评估设计方案的技术可行性，包括结构形式、材料选用、施工工艺等方面。
• 经济性：优化设计以降低成本，提高经济效益。
• 安全性：确保设计满足安全性能要求。

10. 施工与验收

• 施工监督：确保施工过程符合设计要求和规范标准。
• 质量检验：进行焊接检验、螺栓预紧力控制等，确保结构的质量和安全性。
• 竣工验收：完成施工后进行竣工验收，确保屋架结构满足设计和使用要求。

通过以上步骤，可以设计出结构合理、安全可靠、经济适用的梯形钢屋架，满足实际工程需求。
