在SolidWorks中绘制螺旋楼梯剖面图，首先需要选择“草图”工具，然后绘制楼梯的轮廓线。选择“旋转”工具，将轮廓线沿Z轴旋转一定角度，以形成楼梯的立体形态。通过调整剖切位置和比例尺，完成螺旋楼梯剖面图的绘制。

螺旋楼梯剖面图的画法

一、已知条件下的基本步骤（根据内外圆柱直径、导程、踏步高、踏步竖向高度等已知条件）

1. 画正面投影
   • 画出内外圆柱面的螺旋线。
   • 分析螺旋楼梯的踢面和踏面的形状：踢面为矩形（铅垂面），踏面为扇形（水平面），踏面的两端面为圆柱面。
   • 根据梯板厚度δ，画出梯板底面的螺旋线。
   • 根据梯步的高度（t/12）画出各梯步踏面（积聚为直线）和踢面（矩形）的投影（注意判别可见性，不可见部分不画出）。
   • 加粗梯板底面可见性部分。这一方法可参考《画法几何及水利土建制图》等相关书籍的介绍。
2. 加粗水平投影轮廓线。
3. 擦去全图多余的图线、完善轮廓线。
4. 画出螺旋楼梯可见圆柱面上的疏密线，整理完成全图。

二、根据实际量房数据绘制

1. 获取数据
   • 如果是量房得到螺旋楼梯的数据，那么楼梯的级数、高度、宽度等数据都已确定。
2. 直接绘制

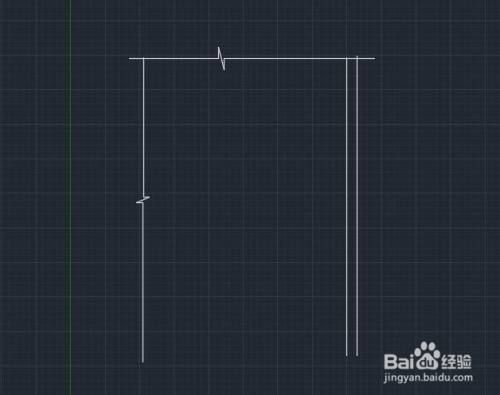

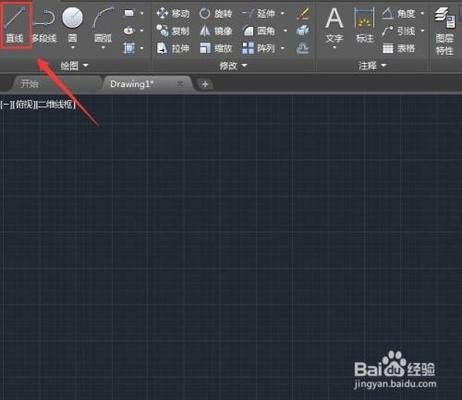

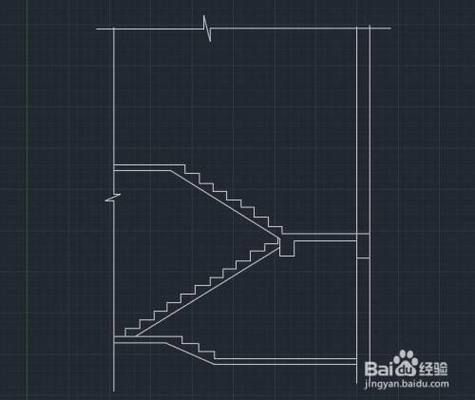

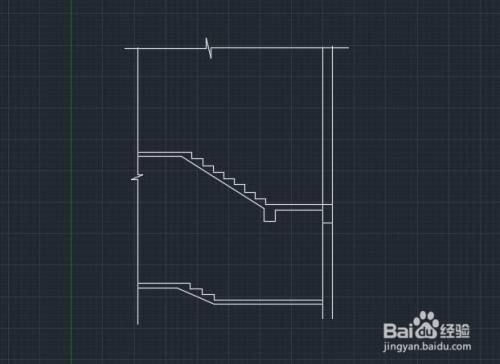

   • 按正常的实际尺寸画就可以，例如按照层高，楼梯的踏步宽度、高度、休息平台宽度、厚度等来绘制剖切的楼梯剖面图。这一思路与普通楼梯剖面图绘制类似，如CAD楼梯剖面图绘制时量房数据已知的情况。

三、特殊情况

1. 平面近似圆形的螺旋楼梯
   • 重点是在放大平面图中将踏步的尺寸变化表示清楚，可以选取其中心弧线为剖断面。楼梯详图中的剖面图主要是为了表示楼梯踏步的高度。
2. 楼梯平面呈舒缓的弧线
   • 剖面的画法与普通直线楼梯相同。如果有必要，可以选取两个剖断位置分别绘制剖面图。
