钢结构车间结构图展示了该车间的布局和设计。车间内部划分为多个区域，包括原材料存储区、加工区、成品区和辅助设施区。每个区域都有明确的功能划分，以确保生产过程的高效进行。车间还设有安全通道和紧急出口，以保障员工的安全。整体上，钢结构车间的结构图清晰展示了各个功能区域的分布和联系，为车间的运营和管理提供了便利。

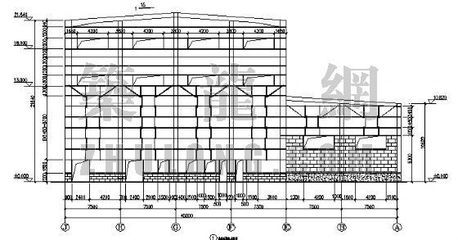

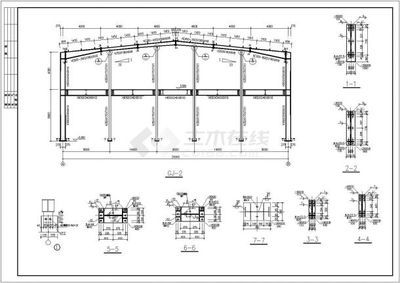

钢结构车间结构图

钢结构车间结构图是用于指导钢结构车间建设的重要技术文档，它包含了车间的设计方案、结构布局、材料规格、施工要求等详细信息。以下是关于钢结构车间结构图的一些详细介绍。

结构图的内容

钢结构车间结构图通常包括以下几个方面的内容：

结构图的获取途径

钢结构车间结构图可以通过多种途径获取。例如，土木在线提供了大量的钢结构车间图纸下载资源，涵盖了不同规模、不同用途的钢结构车间设计图纸。

结构图的解读方法

解读钢结构车间结构图需要一定的专业知识和实践经验。首先，需要了解基本的构件代号，如wlt（屋面檩条）、qlt（墙面檩条）、yc（隅撑）等。其次，要理解构件尺寸标注的意义，如h型钢、c型檩条、圆钢等。此外，还需要具备一定的实物印象，以便将图纸上的符号和线条与实际的钢结构部件相对应。

结构图的重要性

钢结构车间结构图对于确保车间建设的质量和安全性至关重要。它不仅指导施工过程，还涉及到建筑的安全等级、抗震设防烈度、基本风压、基本雪压等关键参数。因此，设计院会根据鉴定报告进行详细计算，以确保设计方案既经济又安全。

综上所述，钢结构车间结构图是钢结构车间建设不可或缺的一部分，它包含了丰富的设计信息，并且需要专业的知识和技能来进行解读和应用。通过合理的获取和使用结构图，可以有效地指导钢结构车间的建设和管理。
