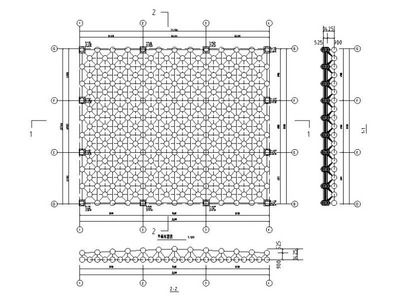

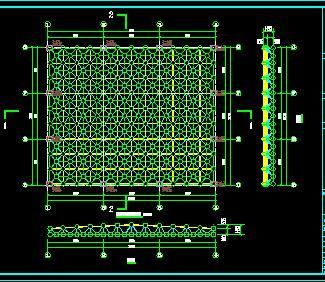

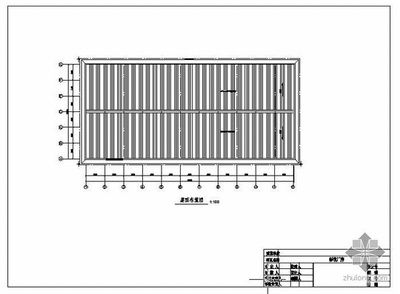

网架结构图纸是建筑领域中用于描述和绘制大型空间结构（如体育馆、展览中心等）的详细设计图。这种结构通常由多个三角形或四边形的杆件相互连接，形成一个稳定的网格状体系。网架结构具有重量轻、跨度大、刚度好等优点，广泛应用于工业厂房、体育场馆、剧院舞台等多种场合。，，网架结构的图纸主要包括以下部分：，1. 平面图：展示整个结构的布局和尺寸，包括柱子、主梁、次梁以及支撑系统的位置和尺寸。，2. 立面图：从上到下展示网架结构的外观和细节，包括屋面板、屋顶支撑和遮阳设施。，3. 剖面图：从侧面或某个特定角度展示网架结构的断面，以便于理解其内部构造和连接方式。，4. 节点详图：详细描绘网架结构中各个节点的设计和构造，包括螺栓连接、焊接等细节。，5. 施工图纸：包括构件加工图、装配图和预埋件布置图，指导实际施工过程。

网架结构图纸概述

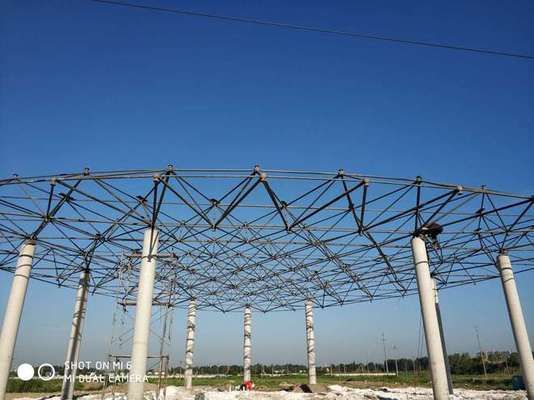

网架结构是一种空间结构，由多根杆件按照一定的网格形式通过节点连结而成。它具有空间受力小、重量轻、刚度大、抗震性能好等优点，常用于体育馆、展览厅、候车厅等建筑的屋盖。网架结构的设计和施工需要精确的图纸，以确保结构的安全性和功能性。

网架结构图纸的分类

网架结构图纸可以根据不同的建筑功能和结构形式进行分类。例如，有适用于体育场馆的网架结构图纸，也有适用于教育设施的网架结构图纸。此外，网架结构还可以根据支承条件分为周边支承、四点支承、多点支承等多种形式。

网架结构图纸的内容

网架结构图纸通常包括设计说明、结构平立面图、结构安装图、杆件材料表、螺栓球节点详图等内容。这些图纸提供了网架结构的设计参数、安装指导和材料信息，是施工过程中的重要参考文档。

网架结构图纸的获取途径

网架结构图纸可以通过专业的建筑资料网站进行下载。这些网站提供了多种类型的网架结构图纸，包括体育馆、文化中心、学校餐厅等不同应用场景的图纸。用户可以根据自己的需求选择合适的图纸进行参考和学习。

注意事项

在使用网架结构图纸时，需要注意图纸的适用范围和设计参数。例如，某些图纸可能适用于特定的地理位置和气候条件，或者具有特定的抗震设防烈度。因此，在应用这些图纸时，需要结合实际情况进行适当的调整和验证。

综上所述，网架结构图纸是网架结构设计和施工的重要依据，包含了丰富的设计信息和技术细节。通过专业的建筑资料网站，用户可以方便地获取到各种类型的网架结构图纸，以满足不同的建筑需求。在使用这些图纸时，需要注意图纸的适用条件和设计参数，确保结构的安全性和可靠性。
