钢结构防火涂料厚度检测方法（钢结构防火涂料厚度检测方法钢结构防火涂料厚度检测方法）

钢结构防火涂料厚度检测方法主要包括以下几种：，，1. 涂层厚度测量仪法：使用专门的涂层厚度测量仪，通过探头接触被测物体表面，直接测量涂层的厚度。这种方法操作简单，但需要精确的设备和操作技巧。，，2. 磁性探针法：通过在涂层表面放置磁性探针，利用磁场与涂层的相互作用来测量涂层的厚度。这种方法适用于各种类型的涂层，但需要确保探针与涂层表面的良好接触。，，3. 超声波测量法：通过发射超声波并接收其反射信号，测量涂层的厚度。这种方法适用于大面积的涂层测量，但需要确保超声波能够有效穿透涂层。，，4. 激光测量法：通过发射激光并接收其反射信号，测量涂层的厚度。这种方法精度高，但设备成本较高，且需要确保激光能够有效穿透涂层。，，5. 红外热像法：通过测量涂层表面的红外辐射强度，间接反映涂层的厚度。这种方法适用于高温环境下的涂层测量，但需要确保红外传感器与涂层表面的良好接触。

钢结构防火涂料厚度检测方法

钢结构防火涂料的涂层厚度是确保其防火效果的关键因素之一。因此，对钢结构防火涂料涂层厚度的检测具有重要意义。以下是几种常用的检测方法及其具体步骤：

1. 测厚仪法

测量工具：

• 测厚仪：通常由针杆和可滑动的圆盘组成，圆盘始终保持与针杆垂直，并在其上装有固定装置。圆盘直径不大于30mm，以确保完全接触被测试件的表面。

测量步骤：

1. 测点选定：
   • 楼板和防火墙：可选两相邻纵、横轴线相交中的面积为一个单元，在其对角线上，按每米长度选一点进行测试。
   • 全钢结构建筑的梁和柱：在构件长度内每隔3m取一截面。
   • 桁架结构：上弦和下弦按第二款的规定每隔3m取一截面检测，其他腹杆每根取一截面检测。

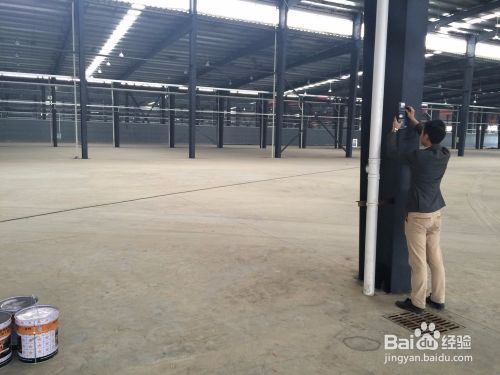

2. 测量过程：
   • 将测厚探针垂直插入防火涂层直至钢结构建筑构件表面上，记录标尺读数。
3. 测量结果：
   • 对于楼板和墙面，在所选择的面积中，至少测出5个点。
   • 对于梁和柱，在所选择的位置中，分别测出6个和8个点。
   • 分别计算出它们的平均值，精确到0.5mm。

2. 磁性感应法

适用范围：

• 适用于涂层厚度大于10μm的场合。

测量工具：

• 磁性感应法检测仪器：灵敏度要求不小于3%。

测量步骤：

• 使用磁性感应法检测仪器，将探头放置在涂层表面，仪器会自动显示涂层厚度。

3. 脉冲涡流法

适用范围：

• 适用于涂层厚度在5-10μm之间的场合。

测量工具：

• 脉冲涡流法检测仪器：显示分辨率应不小于0.01mm。

测量步骤：

• 使用脉冲涡流法检测仪器，将探头放置在涂层表面，仪器会自动显示涂层厚度。

4. 磁粉法

适用范围：

• 适用于表面无法接触到的场合。

测量工具：

• 磁粉：用于可视化检测涂层厚度。

测量步骤：

• 在涂层表面施加磁粉，通过观察磁粉的分布情况来判断涂层厚度。

5. 超声波法

适用范围：

• 适用于涂层厚度大于0.5mm和表面不平整的场合。

测量工具：

• 超声波检测仪器。

测量步骤：

• 使用超声波检测仪器，将探头放置在涂层表面，仪器会自动显示涂层厚度。

检测标准

检测工具和设备：

• 涂层厚度检测工具和设备应符合相关标准和规范的要求，例如磁性感应法检测仪器的灵敏度要求不小于3%，脉冲涡流法检测仪器的显示分辨率应不小于0.01mm。

检测方法：

• 涂层厚度检测应采用可靠、准确的方法，并应根据实际情况采用不同的检测方法。例如，磁性感应法适用于检测厚度大于10μm的涂层，而脉冲涡流法适用于检测厚度在5-10μm之间的涂层。

检测位置和数量：

• 涂层厚度检测应覆盖涂料表面的所有部位，特别是涂层厚度较薄的部位。检测数量应符合相关标准和规范的要求，具体根据涂层厚度和涂覆质量等因素进行确定。

检测结果评定：

• 涂层厚度检测结果需经过评定，评定标准可根据涂层厚度和防火等级等因素进行确定。例如，对于1h防火等级要求，涂层厚度应不小于0.2mm。

总结

钢结构防火涂料涂层厚度的检测是确保钢结构在火灾中安全的重要工作。通过上述几种方法，可以有效地检测涂层厚度，确保防火涂料的防火效果达到预期标准。

钢结构防火涂料检测标准防火涂料涂层厚度影响因素钢结构防火涂料施工要点防火涂料厚度不足的处理方法钢结构防火涂料厚度检测方法
