桁架楼承板是一种用于工业建筑和桥梁施工的建筑材料，它通过焊接或螺栓连接的方式固定在混凝土梁上，以支撑上部结构的重量。桁架楼承板的规格表图集提供了各种规格和尺寸的信息，包括板材的长度、宽度、厚度、承载能力等参数。这些信息对于设计人员在选择和使用桁架楼承板时非常重要，可以帮助他们确定合适的板材规格以满足工程需求。

桁架楼承板规格表图集

概述

桁架楼承板是一种常见的建筑材料，它结合了钢筋桁架和镀锌钢板，能够在施工阶段承受湿混凝土及施工荷载，在使用阶段钢筋桁架成为混凝土配筋，承受使用荷载。这种材料具有整体性好、钢性能好、防火性能强等优点，同时还能加快施工速度，减少现场钢筋绑扎工作量。

规格参数

桁架楼承板的规格参数包括钢筋桁架的高度、钢筋直径、底模钢板的宽度和厚度、楼承板的长度和厚度等。例如，钢筋桁架的高度通常在70-270mm之间，钢筋直径在6-12mm范围内，底模钢板宽度有576mm和600mm两种，厚度则在0.4mm-0.8mm之间，楼承板长度可以从1.0m到12.0m不等，楼板厚度在100mm-300mm之间。

施工要点

在施工过程中，需要注意铺设楼承板的顺序和方式，确保每一铺一块板都要依照图纸矫正。楼板板需使用扣合途径连接，两个板子间的拉钩连接必须紧密，确保混凝土浇筑的时候不会遗漏，并且排板的朝向要相同，桁架节点的间距是200毫米，不同模板的横向节点必须对准。

图集资源

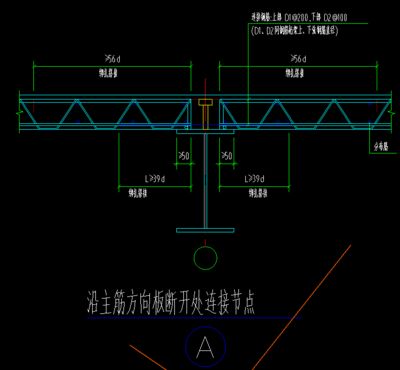

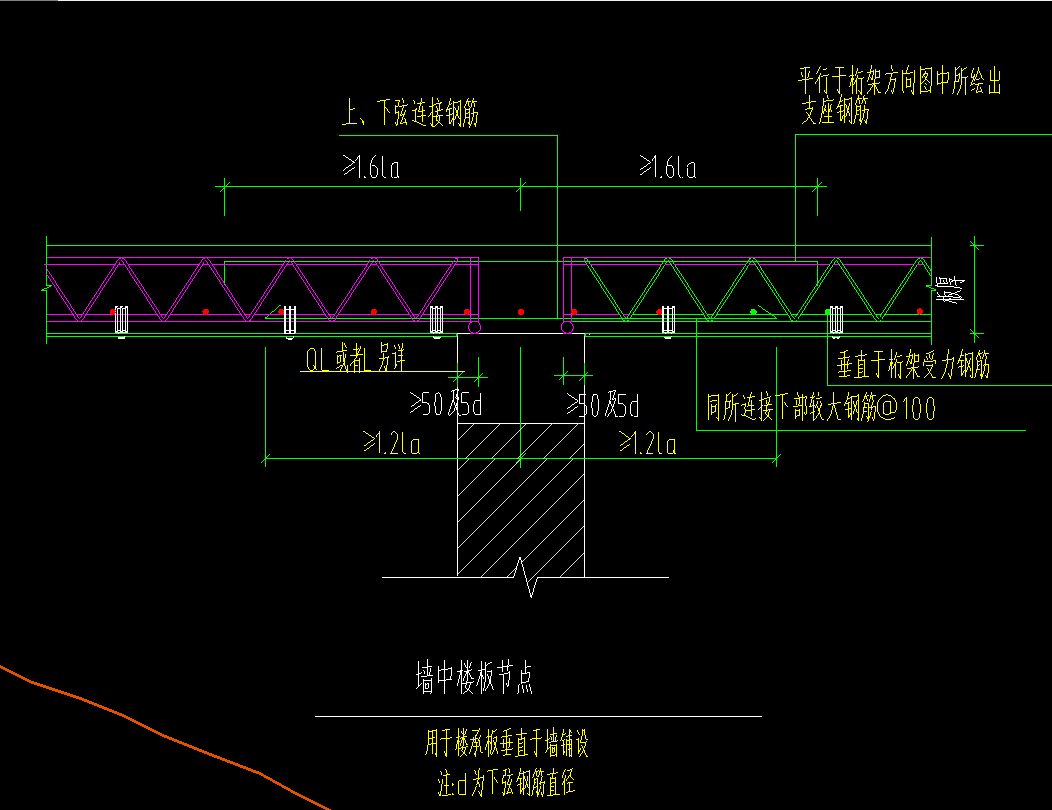

对于桁架楼承板的设计和施工，可以参考相关的图集资源。这些图集包含了详细的构造示意、节点详图、设计说明等内容，可以帮助设计师更好地理解和应用桁架楼承板。例如，某工程钢筋桁架楼承板设计参考图就包含了钢筋桁架模板大样图、楼承板中间节点图、与剪力墙搭接节点图等。

结论

综上所述，桁架楼承板的规格参数多样，适用于不同的建筑需求。在施工时，需要严格按照设计图纸进行操作，以确保施工质量和安全性。同时，相关的图集资源为设计师提供了宝贵的设计参考资料。
