螺旋楼梯的CAD软件绘制步骤可以分为以下简单步骤：，，1. 打开CAD软件并创建一个新文件。，2. 设置好绘图比例和单位。，3. 确定螺旋楼梯的起点和终点。在起点处放置一个点作为楼梯的第一阶。，4. 使用CAD软件的旋转命令，将第一阶向上或向下旋转一定角度，创建楼梯的第二阶。，5. 重复步骤4，继续添加更多的阶梯，形成螺旋楼梯的结构。，6. 调整楼梯的倾斜角度和高度，确保楼梯的稳定性和美观性。，7. 检查并保存绘制好的螺旋楼梯图纸。

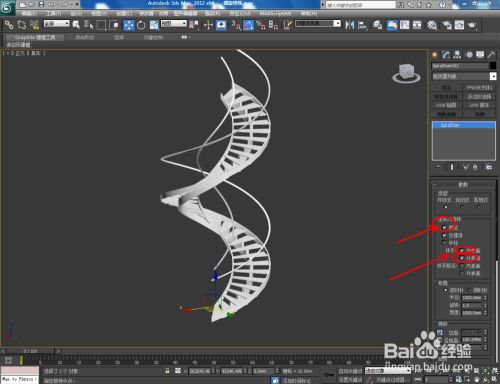

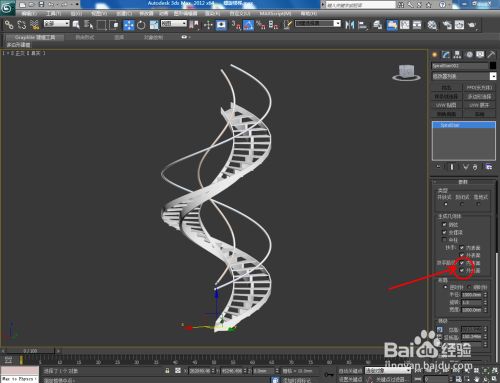

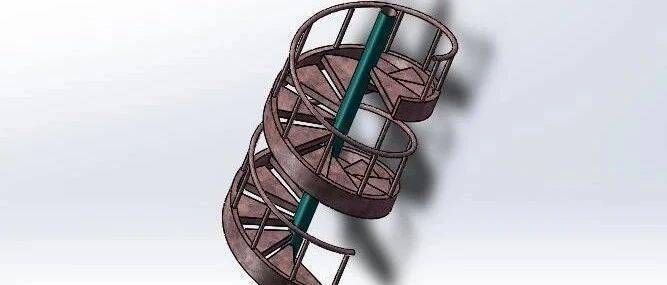

螺旋楼梯的画法步骤图

螺旋楼梯的画法可以分为几个简单的步骤，以下是根据搜索结果总结的画法步骤：

1. 确定螺旋楼梯的基本参数

在开始画螺旋楼梯之前，需要确定一些基本参数，如内外圆柱的直径（D、d）、导程（t）、踏步高（t/12）和踏步竖向高度（δ）。这些参数将决定楼梯的尺寸和外观。

2. 绘制正面投影

• 画出内外圆柱面的螺旋线：这是螺旋楼梯的基础，决定了楼梯的旋转路径。
• 分析梯板的形状：踢面为矩形（铅垂面），踏面为扇形（水平面），踏面的两端面为圆柱面。
• 画出梯板底面的螺旋线：根据梯板厚度δ，画出梯板底面的螺旋线。
• 画出各梯步踏面和踢面的投影：根据梯步的高度（t/12）画出各梯步踏面（积聚为直线）和踢面（矩形）的投影，注意判别可见性，不可见部分不画出。
• 加粗梯板底面可见性部分：完成梯板底面的绘制后，加粗可见部分。

3. 绘制水平投影

• 加粗水平投影轮廓线：在正面投影的基础上，加粗水平投影的轮廓线，使楼梯的形状更加清晰。

4. 完善楼梯细节

• 擦去全图多余的图线：清理不必要的辅助线，使图纸整洁。
• 完善轮廓线：检查并完善楼梯的轮廓线，确保线条流畅、准确。

5. 添加疏密线

• 画出螺旋楼梯可见圆柱面上的疏密线：根据需要，可以在楼梯的可见圆柱面上添加疏密线，增加楼梯的真实感和立体感。

6. 使用CAD软件绘制

如果你正在使用CAD软件绘制螺旋楼梯，可以参考以下步骤：

• 画一个圆环：作为楼梯的基线。
• 以圆心作两条射线：作为修剪边，修剪出踏板的形状。
• 修剪出踏板的形状：得到两个面域。
• 环形阵列踏板面域：然后逐个向上调节位置（增加Z值），形成楼梯阶梯布局。
• 拉伸圆面域形成支柱：作为楼梯的支撑。
• 运用并集命令：将所有踏板和支柱合成整体。

通过上述步骤，你可以逐步绘制出一个详细的螺旋楼梯图纸。请注意，实际操作中可能需要根据具体情况调整参数和细节。
