砌体加固筋计算规则（砌体加固筋的计算规则）

砌体加固筋的计算规则是确保结构安全和稳定性的关键。根据《砌体结构加固技术规程》（JGJ145-2016），加固筋的设计和计算应遵循以下步骤：确定加固筋的类型，包括钢筋网、钢筋桁架和钢筋混凝土板等。根据结构的重要性、荷载类型、材料性质、环境条件等因素，选择合适的加固筋类型。计算加固筋的数量和布置方式，以满足设计要求。还应考虑加固筋与原结构的连接方式、施工方法等因素。进行加固筋的强度和变形验算，确保其满足设计和施工的要求。

砌体加固筋计算规则

砌体加固筋的计算规则主要包括以下几个方面：

1. 计算方法

• 按拉结筋长度以重量计算：这是最常见的计算方法，具体步骤如下：

  • 计算每根柱处的拉结筋长度。
  • 将每根柱处的拉结筋长度乘以2根（因为通常每根柱处有两根拉结筋）。
  • 再乘以道数（即拉结筋的层数）。
  • 减去门窗洞口所占长度的影响道数。

  公式可以表示为：

  $$\text{总重量} = (\text{每根柱处的拉结筋长度} \times 2 \times \text{道数}) - (\text{门窗洞口所占长度} \times 2 \times \text{影响道数})$$

  这种计算方法简便且实用，适用于大多数情况。

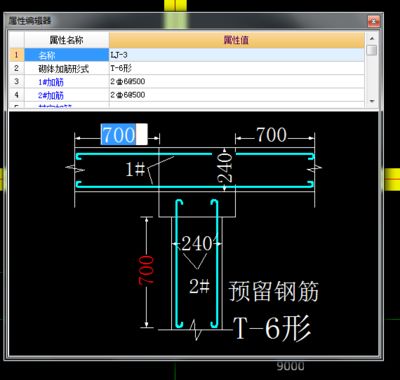

2. 拉结筋的设置

• 规格和数量：拉结筋的规格和数量应符合《砌体工程施工质量验收规范》的要求。通常情况下，拉结筋的直径为6毫米，每隔500毫米设置一层，每层每125毫米宽度范围内设置一根。
• 长度：拉结筋的长度应不小于1000毫米，以确保其在墙体中的有效连接。

3. 界面处理

• 清洁度：在进行加固前，原砌体与后浇混凝土面层之间的界面必须清洁，不允许有尘土、污垢、油渍等污染。如果界面处理不当，会影响加固效果。
• 粘结质量：界面的粘结质量必须符合规范要求，确保加固后的构件能够作为一个整体工作。

4. 计算截面

• 柱的计算截面：加固后的砌体柱，其计算截面可按宽度为 $b$ 的矩形截面采用，其中 $b$ 为新增混凝土的宽度。
• 墙的计算截面：加固后的砌体墙，其计算截面的宽度取为 $b$， $s$ 为新增混凝土的间距。对于带壁柱墙，计算截面的宽度取窗间墙宽度，但当窗间墙宽度大于 $b$ 且 $H$ 为墙高时，仍取 $b$ 作为计算截面的宽度。

5. 承载力计算

• 加固后承载力：加固后的砌体构件的承载力计算应遵守现行国家标准《砌体结构设计规范》（GB 50003）、《混凝土结构设计规范》（GB 50010）和《砌体结构加固设计规范》（GB 50702）的有关规定。

总结

砌体加固筋的计算规则涉及多个方面，包括拉结筋的长度、规格、数量、界面处理和承载力计算等。在实际操作中，应严格按照相关规范和标准进行，确保加固效果达到预期目标。
