桁架安装是结构工程中的重要环节，它不仅关系到整个建筑的稳定性和安全性，还直接影响到后续的施工效率和成本。在进行桁架安装时，必须严格遵守以下注意事项：，，1. 材料准备：确保所使用的所有材料均符合设计要求和相关标准，包括钢材、焊接材料、连接件等。，2. 测量放线：在安装前进行详细的测量工作，确保桁架的位置、角度和高度准确无误。，3. 基础处理：根据桁架的重量和承载要求，对基础进行适当的加固和调整，确保其能够承受预期的载荷。，4. 安装顺序：遵循正确的安装顺序，避免因操作不当导致的安全事故。先安装主要构件，再逐步安装其他辅助部件。，5. 焊接工艺：采用合适的焊接方法和参数，确保焊缝质量满足要求。对于关键部位，应进行无损检测以确保焊缝无缺陷。，6. 安全防护：施工现场应配备必要的安全防护设施，如安全网、防护栏杆等，并确保作业人员佩戴相应的安全防护用品。，7. 质量控制：建立严格的质量控制体系，对每个安装节点进行检验，确保桁架安装的质量达标。，8. 验收标准：按照相关规范和标准进行验收，确保桁架安装符合设计要求和工程规范。，，通过以上注意事项的严格执行，可以有效地提高桁架安装的安全性和可靠性，为后续的施工打下坚实的基础。

桁架安装的注意事项

一、安装前的注意事项

• 场地相关
  • 安装桁架机械手时，要预留好场地以及卸货场地，因为桁架部件通常较大较长，要保证场地能进出大车，并且有卸车、运输、吊装设备，具备电源、气源设备，场地承载力也要达到设计要求。
• 部件检查
  • 检查到货部件数量是否齐全，有无缺失。查看部件是否完好，有无磕碰、掉漆等情况，同时要确保电气设备正常运行，保证运输过程中包装完好，防潮防撞措施到位。
  • 对于桁架结构件，要保证所有部件表面光滑，不能有飞边或者毛刺，查看部件的切割与焊接情况。在涂漆之前要进行脱脂，钢铁表面应除锈并采取防锈措施，结构件在涂漆前应进行喷砂处理并采取防锈措施，并且所有部件均应涂上底漆、二道漆，并按照设备说明涂刷面漆。涂层的损坏部分应及时修复，锈蚀部分应清理到金属光亮后再正确涂漆。全部焊接完成后应处理干净和正确涂漆，管和相似组件的内表面无法进行涂漆时，在其端部完全密封，以防止内部生锈。
  • 在钢结构桁架工程安装前，安装单位要对土建单位在柱头支座处预埋的地脚螺栓进行检查验收。检查地脚螺栓尺寸、标高、螺距，螺纹露出长度等是否在公差允许范围内，跨度是否与钢结构尺寸一致，与图纸要求是否相符合。交接验收合格后，方可进行钢桁架安装，以保证安装位置、标高、跨度等的正确性。

二、安装过程中的注意事项

• 运输与定位

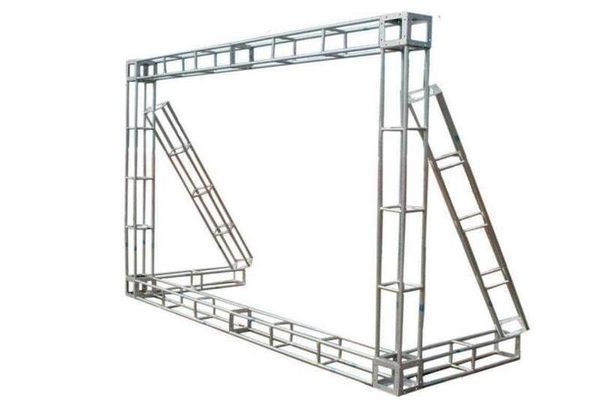

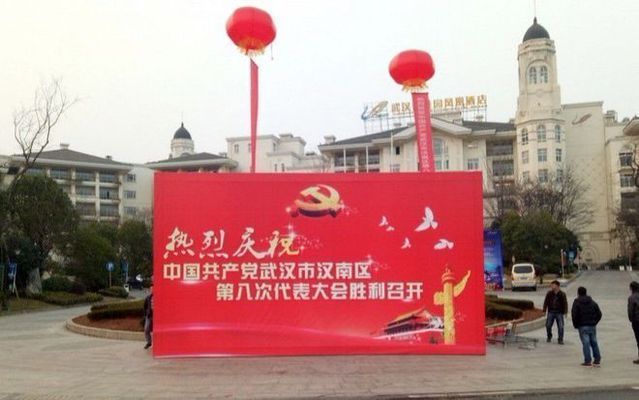

  • 将桁架各个部件运输到指定位置，按照设计图纸进行安装。如桁架广告牌安装时，管桁架弦杆的分段处应对管口进行加固，以避免在运输过程中的损坏和变形，并且务必保证接口的精度，避免错口现象。管口对接部位设置导向板，方便管口准确对位，拼装口焊完后需打磨成光滑过渡。
  • 在桁架的拼装作业中，如果是高空作业（如安装桁架广告牌时），应在脚手架上设置安全扶栏，保证操作人员的作业安全。
  • 对于钢筋桁架楼承板，其安装适宜在下一节钢柱及配套钢梁安装完毕后进行。楼板铺设前，应按图纸所示的起始位置放设铺板时的基准线。铺设时要对准基准线，安装第一块板时将其支座竖筋与钢梁点焊固定，再依次安装其它板，每铺设一跨板要进行按图标注尺寸校对，若有偏差要及时调整。并且要注意排板方向要一致，桁架节点间距为200㎜，不同模板的横向节点要对齐。
  • 钢柱角部、核心筒转角处、梁面衬垫连接板等平面形状变化处，可将钢筋桁架楼承板板材两端切割，切割前应对要切割的尺寸进行放线并检查复核，切割后的板材端部仍需按照原来的要求焊接水平支座钢筋和竖向支座钢筋，若在节点中部切断，腹杆钢筋也需焊接在竖向钢筋上，就位后方可进行安装。
  • 若钢筋桁架楼承板跨间收尾处板宽不足576mm，可将板材沿钢筋桁架长度方向切割，切割后板上应有一榀或二榀钢筋桁架，不得将钢筋桁架切断。
  • 钢筋桁架楼承板安装时，若钢筋桁架平行于钢梁端部处，底模在钢梁上的搭接不小于30mm，沿长度方向将镀锌钢板与钢梁点焊，焊接采用手工电弧焊，间距为300mm；若钢筋桁架垂直于钢梁端部处，板材端部的竖向钢筋在钢梁上的搭接长度应≥5d，且不能小于50mm，并应保证镀锌底模能搭接到钢梁之上。
  • 在焊接组装桁架时，一定要注意组对的顺序和焊接的顺序，严格执行工艺，确保构件的几何尺寸。
  • 测量工作应及时跟上，进行跟踪测量，及时观察胎架及承重脚手架的沉降情况，对桁架的节点标高进行调整，使桁架的标高、轴线符合设计要求，确保桁架的组装质量。
• 连接与固定
  • 对于钢筋桁架楼承板，楼板连接采用扣合方式，板与板之间的拉钩连接应紧密，保证浇筑混凝土时不漏浆。钢筋桁架楼承板就位之后，应将其端部的竖向钢筋及底模与钢梁点焊牢固。待铺设一定面积之后，必须及时绑扎板底钢筋，以防止钢筋桁架侧向失稳。板端及板边与梁重叠处，不得有缝隙。
  • 安装边模板时（以钢筋桁架楼承板为例），应将边模板紧贴钢梁面，边模板与钢梁表面每隔300mm间距点焊长25mm、高2mm的焊缝。安装后，要全面检查，确保所有的边模都已经按照施工图要求安装完毕，保证无漏浆部位的存在。边模板安装时还可拉线校直，调节适当后利用钢筋一端与栓钉点焊，一端与边模板点焊，将边模固定，边模板底部与钢梁的上翼缘点焊间距为300mm。

三、安装后的注意事项

• 验收相关
  • 对于桁架机械手，由电气工程师进行现场作业调试，之后由客户指定人员进行设备验收，实际操作桁架机械手。对于钢筋桁架楼承板，安装验收检验内容包括每个部位钢筋桁架楼承板的型号、支座竖筋及板边是否与钢梁焊接、钢筋长度及排列间距、栓钉焊接质量、数量及间距、板边是否有漏浆可能、临时支撑情况等。
• 人员培训与成品保护
  • 对工作人员进行桁架机械手的操作培训、保养和维修、故障检修等相关知识培训。对于钢筋桁架楼承板，安装好以后禁止切断钢筋桁架上的任何钢筋，若确需将钢筋桁架裁断，应采用相同型号的钢筋将钢筋桁架重新绑扎连接，并满足设计要求的搭接长度，且要做好成品保护，避免人为的损坏，禁止堆放杂物。
  • 在钢筋桁架楼承板铺设过程中，严禁人员穿行在施工楼层的下方，必须做到随拆包装随铺，一边铺设一边电焊固定。严禁在未固定或未按设计要求搭设临时支撑的桁架楼承板上行走。铺设后应及时封闭洞口以及设置护栏并作明显标识。
