空心楼板设计中，内模的布置技巧是确保结构稳定性和承载能力的关键。内模的位置需要合理选择，以避免对梁柱产生过大的侧压力，同时要确保其能够均匀分布荷载。内模的尺寸应与混凝土浇筑的厚度相匹配，以便于模板的安装和拆卸。内模的支撑方式也会影响楼板的承载力，因此需要根据具体情况选择合适的支撑方法。在施工过程中，还需要密切关注内模的变形情况，及时采取措施进行调整，以确保楼板的质量。合理的内模布置技巧对于空心楼板的设计和施工都至关重要。

一、空心楼板设计的一般原则

1. 结构体系适配原则
   • 空心楼板在不同结构体系如框架、框 - 剪、剪力墙等结构体系中均可采用，适用于商场、办公楼、教学楼、图书馆、试验楼等建筑类型。
2. 荷载计算原则
   • 需要考虑楼面活载等荷载因素，例如在提到的生产车间楼面活载为5kN/m2的情况，在设计空心楼板时要根据实际的使用功能和可能承受的荷载进行计算，确保楼板的承载能力满足要求。
3. 按照相关规范标准设计
   • 要遵守《现浇空心楼盖技术规程》(JGJ/T268 - 2012)、《混凝土结构用成孔芯模》(JG/T352 - 2017)、《密肋复合板结构技术规程》(JGJ/T275 - 2013)等规范和标准设计图集进行设计。

二、空心楼板的计算要点

1. 板的计算类型判定
   • 单向板与双向板判定：两对边支承的板应按单向板计算；四边支承的现浇混凝土空心板，在弹性阶段，当板的长边与短边之比不大于2时，应按双向板计算，当板的长边与短边之比大于2小于3时，宜按单向板计算，且应沿长边方向布置足够数量的构造钢筋，当板的长边与短边之比大于3时，应按单向板计算；平面形状不规则的非矩形板，宜采用有限元的方法计算。
   • 内力、变形及截面设计计算：宜沿短跨方向布置管长向，纵、横向各取1米宽板带，按I形截面计算构件弯矩、剪力和变形；正截面承载力、斜截面承载力、最大裂缝宽度、挠度按《混凝土结构设计规范》GB50010 - 2002中对I形截面受弯构件的相关规定验算。
2. 空心率相关计算
   • 例如在某案例中，8m×8m的现浇空心楼盖，通过合理布置内模，每平方米内放置4个特定尺寸（底宽360，顶宽400，高100的盒体，盒子中距为500，相邻盒子间为100宽的肋）的泡沫混凝土块体，经计算空心率可达36%，折算板厚130，并且根据空心率等参数可计算梁高、配筋等相关数据的优化量，该案例中梁高降低31%，楼面配筋可减少5公斤/m2。

三、空心楼板的构造设计

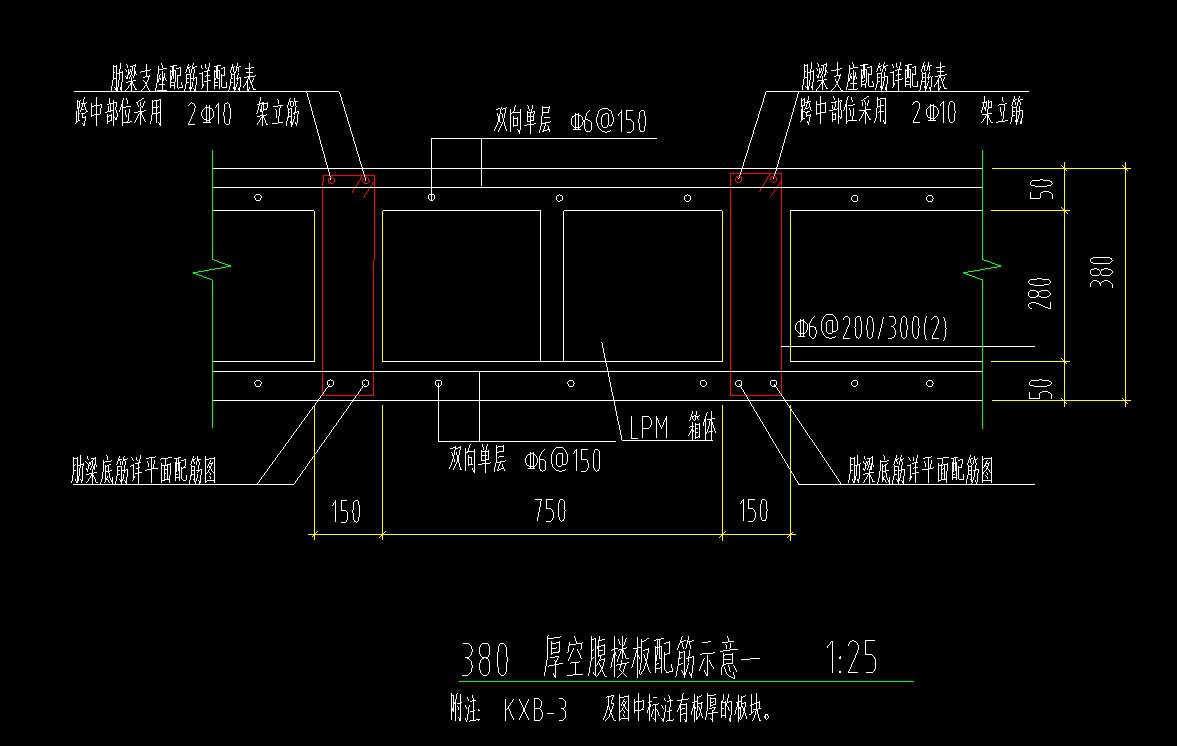

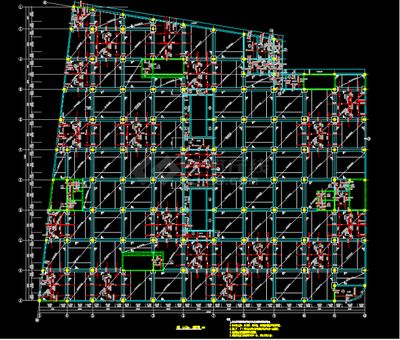

1. 内模的选用与布置
   • 内模类型：有多种内模可供选择，如聚苯泡沫填充体EPS、泡沫混凝土块体、轻质箱体或薄壁盒构件（包括GBF薄壁方箱芯模、ZXH方形箱体芯模等）、塑料内置箱芯模、金属芯模等。不同内模具有不同的特点，例如泡沫混凝土内模环保无毒，还能起到楼屋面保温的作用；塑料内置箱芯模在应用时需要考虑规格尺寸、外观形状对空心板底部密实的影响等。
   • 内模布置方式：根据楼板的尺寸和受力要求确定内模的布置方式，如单向板布置或双向板布置。在双向板布置中，要考虑内模的间距、肋梁的设置等因素，以形成合理的结构受力体系。例如采用蜂窝式的双向密肋空心楼盖形式，内模间距和肋宽的合理设置能够影响楼板的受力性能和经济性，像底宽360，顶宽400，高100的盒体，每平方米放置4个，盒子中距为500，相邻盒子间为100宽的肋，就可以构建一种新颖的结构形式。

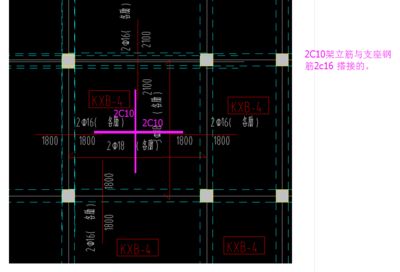

2. 梁的设置
   • 在柱的轴线处设梁，梁的尺寸根据计算确定，例如某案例中原设计主梁300x800，在改为空心楼板后梁变为300x550，梁高降低了31%，通过合理设置梁的尺寸和位置，可以优化结构受力，减轻结构自重，降低工程造价等。
3. 板厚的确定
   • 根据结构的受力要求、空心率以及建筑功能等因素确定板厚。如在一个案例中，原楼板厚度100mm，改为空心楼板后厚度取200mm，经计算空心率可达36%，折算板厚130mm，这种改变在满足结构受力的同时，还可带来如降低层高、减少配筋量等好处。
