跨度30m钢屋架课程设计

设计概述

在进行跨度30m的钢屋架课程设计时，首先需要明确设计的任务和要求。设计通常包括选择钢屋架的材料、屋架选型、确定各杆件截面形式、计算长度和节点形式、屋架及屋盖支撑的布置及布置图、荷载计算及内力分析、各杆件截面设计（包括计算过程和非拷贝的计算简图）、节点设计（包括支座设计，包括计算过程和非拷贝的计算简图）。

结构形式与布置

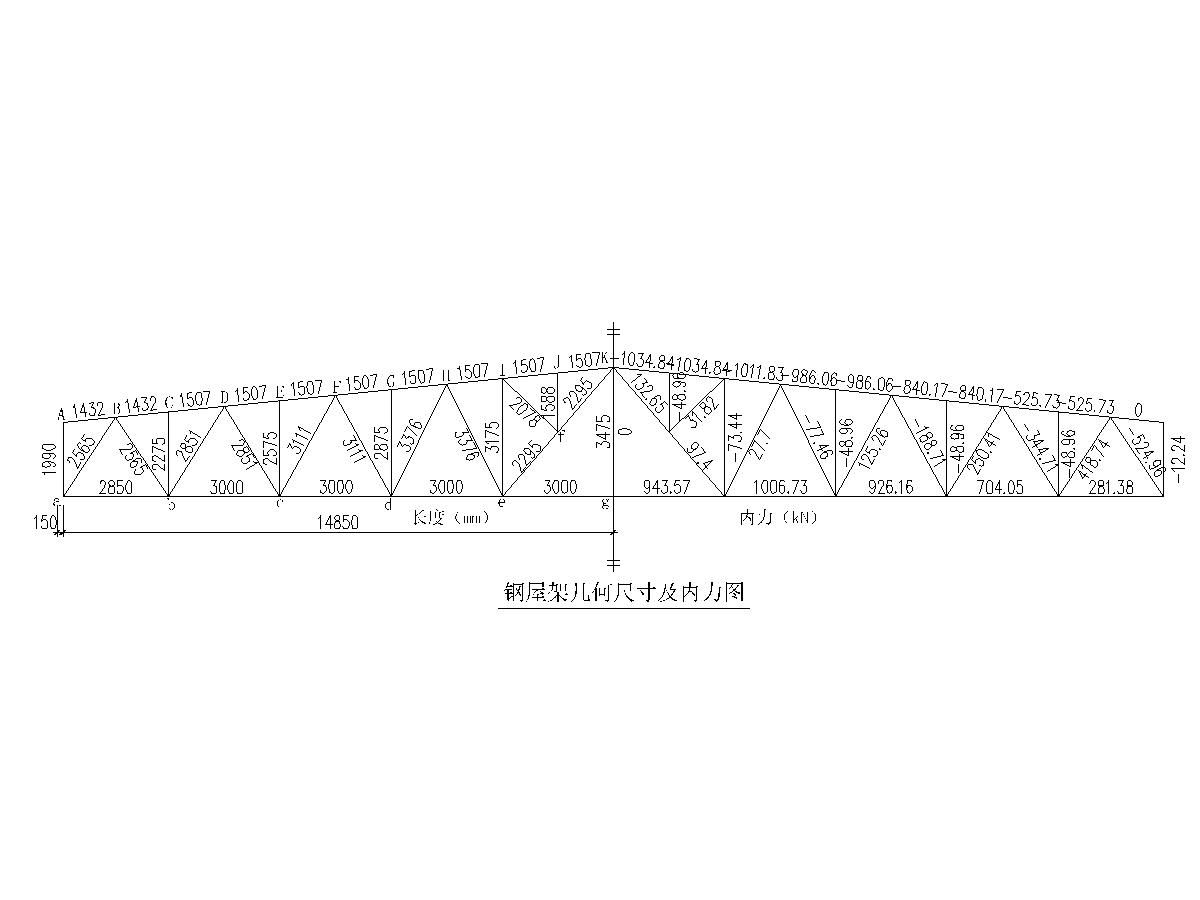

对于跨度30m的梯形钢屋架，其结构形式和布置是设计的关键部分。屋架形式及几何尺寸需要根据屋面材料和坡度来确定。例如，如果屋面采用预应力混凝土大型屋面板，屋面坡度为1/10，则可以采用平坡梯形屋架。屋架的高跨比应在经济范围内，通常为1/6到1/10之间。

荷载与内力计算

荷载计算是钢屋架设计的重要组成部分。需要考虑永久荷载、可变荷载、风荷载和雪荷载等多种荷载，并进行荷载组合。例如，屋面活荷载与雪荷载一般不会同时出现，因此在计算时可以选择较大的荷载值进行计算。

杆件截面设计

杆件截面设计涉及到上弦杆、下弦杆、端斜杆、斜腹杆和竖杆的设计。设计时需要根据杆件的最大内力来选择合适的截面形式和尺寸。例如，如果上弦杆的内力最大，那么就需要根据这个内力来计算截面的几何特性，并确保所选截面的稳定性。

节点设计

节点设计包括下弦节点、上弦节点、屋脊节点、下弦跨中节点和支座节点的设计。节点设计需要考虑到荷载传递和结构的整体稳定性。例如，下弦节点的设计需要考虑到屋架在全跨荷载作用下的内力，以及节点的连接方式。

支撑布置

支撑布置对于保证屋架的稳定性至关重要。需要根据车间长度、屋架跨度、荷载情况以及吊车、锻锤的设置情况来布置上、下弦横向水平支撑和垂直支撑。例如，如果柱网采用封闭结合，厂房两端的横向水平支撑应设在第一柱间。

结论

综上所述，跨度30m的钢屋架课程设计是一个复杂的工程设计项目，涉及到了结构形式与布置、荷载与内力计算、杆件截面设计、节点设计、支撑布置等多个方面。在设计过程中，需要综合考虑各种因素，确保设计的安全性和经济性。
