楼板加固设计需要提供哪些资料和材料（楼板加固设计流程详解）

德宏傣族景颇族自治州钢结构设计公司14秒前1阅读0评论

楼板加固设计是一个复杂的过程，需要提供一系列详细的资料和材料。需要了解楼板的原始结构、荷载情况以及使用要求。需要收集楼板的使用历史和维护记录，以便评估其当前状态。还需要进行现场勘查，包括测量楼板的尺寸、位置和形状，并检查楼板的结构完整性。在收集到这些信息后，可以开始进行楼板加固设计。设计过程中需要考虑的因素包括楼板的承载能力、抗震性能、防火性能等。根据这些因素，可以选择适合的加固方法，如粘贴钢板、碳纤维布、钢筋网等。需要制定施工方案和施工图纸，以确保楼板加固工作的顺利进行。楼板加固设计需要提供详细的资料和材料，包括楼板原始数据、使用历史和维护记录、现场勘查结果、设计考虑因素和施工方案。

楼板加固设计需要提供的资料

在进行楼板加固设计之前，需要准备充分的资料，这些资料的准备工作对于加固设计的质量和效果至关重要。以下是需要提供的主要资料：

建筑结构图纸
- 平面图、立面图、剖面图：通过结构图纸可以了解建筑的结构形式、荷载情况、支撑方式等，为加固设计提供基础资料。
原始设计资料
- 建筑设计文件、规范标准、验收记录：通过分析原始设计资料，可以了解建筑设计的初衷、设计标准以及验收情况，为加固设计提供参考依据。
建筑使用情况
- 使用年限、使用方式、使用频率：通过了解建筑使用情况，可以评估建筑的疲劳程度和结构稳定性，为加固设计提供依据。
现场勘测报告
- 结构状况、裂缝情况、变形情况：通过现场勘测报告可以了解建筑的实际情况，为加固设计提供依据。
鉴定报告
- 建筑物检测鉴定报告：建筑物需要做加固时，先要对建筑物做一个检测鉴定，清楚知道建筑物所存在的问题，然后出具鉴定报告，加固设计的制定需要以鉴定报告作为依据。
原设计图或竣工图
- 原设计图纸或竣工图纸：如果委托单位无法提供，则应进行鉴定后“结构复图”。
设计委托或设计任务书
- 后续使用年限、拟进行改增扩的建筑功能布置要求和平面图、设计标准：明确加固设计的建筑物后续使用年限、拟进行改增扩的建筑功能布置要求和平面图、设计标准（即是否按正常使用进行的结构补强加固，还是地震作用下的结构补强加固）。
原地勘和基础设计图等资料
- 基础加固资料：如果建筑物要做基础加固，需要对建筑物的基础有所了解，如果没有的话，应进行补勘和鉴定，特别是对地基加固的工程。
其他图纸及资料
- 建筑平面图、设备图：不同的结构加固工程所需要的资料是不一样的，特别是改扩建项目以及装修项目，应同时提供相应的建筑平面图、设备图等。
项目立项文件和批复
- 项目立项文件和批复：主要用于设计文件的审图。

楼板加固设计需要的材料

在进行楼板加固设计时，需要选择合适的加固材料，这些材料的选择需要根据建筑的结构形式、荷载情况、加固方式等进行综合评估。以下是常用的加固材料：

加固材料
- 钢材、混凝土、玻璃钢：根据加固设计方案，选择合适的加固材料。
连接件
- 螺栓、焊接件、钢板：加固设计中需要使用连接件进行加固，选择需要根据加固材料的特性和加固方式进行综合评估。
特殊设备
- 起重机、吊篮、脚手架：进行加固施工需要使用一些特殊的设备，选择需要根据施工现场的情况进行评估。

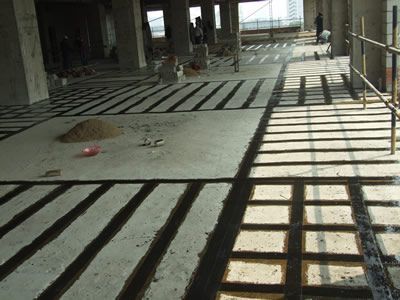

碳纤维布
- 碳纤维布：用于楼板裂缝的加固，使用配套碳胶将碳纤维布粘贴在构件表面，使其承受拉应力，并与混凝土变形协调，与原构件共同受力，提高截面承载力。
植筋胶
- 桶装结构植筋胶、改性环氧注射式植筋胶：用于楼板配筋率不足的加固，通过植筋的方法进行加固。
加固胶
- 钢胶、裂缝修补胶：用于不同的加固方法，如粘钢法和粘贴碳布法。
预应力碳板
- 预应力碳板：用于提高结构的承载力和刚度。
