舞台钢构搭建设计图纸

甘孜藏族自治州加固改造设计公司2024-12-062阅读0评论

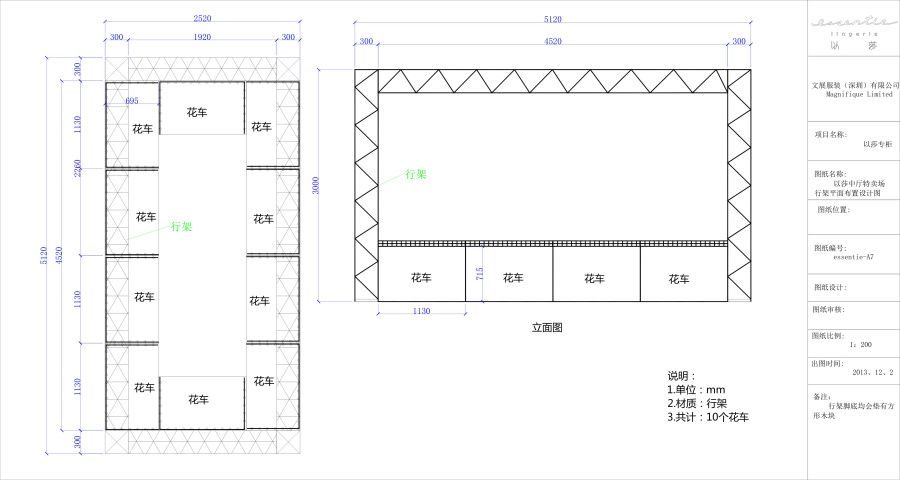

舞台钢构搭建设计图纸是用于指导舞台钢结构搭建的详细蓝图。该图纸应包含以下元素：，，1. 平面图：展示整个舞台的布局，包括舞台、座椅、灯光、音响等设备的摆放位置。，2. 立面图：展示舞台的外观和结构细节，包括舞台台口、幕布轨道、观众席等。，3. 剖面图：展示舞台内部结构和支撑系统，如梁、柱、桁架等。，4. 节点详图：展示关键连接部分的详细构造，如螺栓、焊接等。，5. 材料清单：列出所有使用的材料及其规格、数量和供应商信息。，6. 施工顺序和工艺说明：明确各个构件的安装顺序和工艺要求。，7. 安全措施和验收标准：强调施工现场的安全规定和质量验收标准。，，这些元素共同构成了完整的舞台钢构搭建设计图纸，为施工团队提供了详细的指导，确保舞台工程的顺利进行。

舞台钢构搭建设计图纸

舞台钢构搭建设计图纸是舞台设计的重要组成部分，它涉及到舞台的结构安全、稳定性以及功能性等多个方面。以下是根据搜索结果整理的相关信息。

舞台钢结构设计图纸的内容

舞台钢结构设计图纸通常包括以下几个方面的内容：

部分	描述
设计说明	包括钢结构设计的基本信息和要求。
平面布置图	显示舞台钢结构的平面布局，包括各个构件的位置和尺寸。
立面布置图	表示舞台钢结构的高度和立面形态。

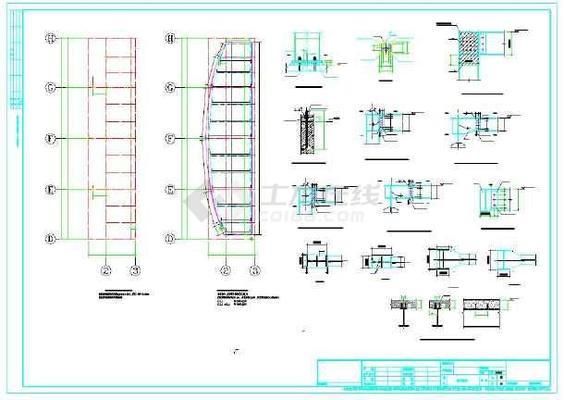

节点详图	细致展示钢结构中关键节点的构造细节。

舞台钢结构设计图纸的应用场景

舞台钢结构设计图纸适用于多种场景，包括但不限于：

场景	描述
奥林匹克运动会舞台	大型赛事的舞台搭建。
体育场馆舞台	体育场馆内的固定或临时舞台。
文旅项目舞台	文化旅游项目中的特色舞台。
民宿酒店舞台	民宿或酒店内部的小型演出舞台。

如何获取舞台钢构搭建设计图纸

可以通过以下途径获取舞台钢构搭建设计图纸：

来源	描述
土木在线	提供多种舞台钢结构施工图的下载。
CAD建筑图纸网站	提供剧场舞台灯光音响以及钢架工艺布置图纸下载。
沐风CAD网	提供钢结构舞台设计附件图纸下载。

综上所述，舞台钢构搭建设计图纸是确保舞台安全和功能的关键文件，涵盖了从设计说明到详细节点的全面信息。通过上述途径，您可以获取到适合不同应用场景的舞台钢构搭建设计图纸。
