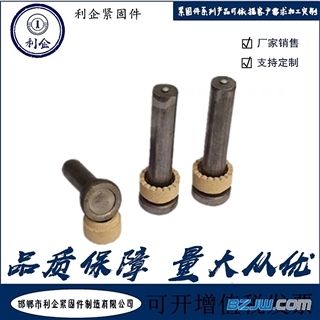

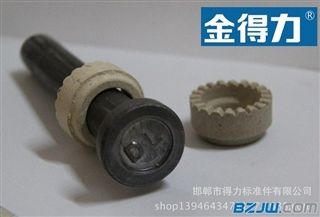

钢结构栓钉是连接钢构件的重要元素，其布置直接影响到结构的承载能力和耐久性。在实际施工中，由于多种原因，栓钉的布置往往存在一些常见错误。栓钉间距过大，导致应力集中和疲劳破坏；或者过小，则可能影响连接的强度和刚度。栓钉的布置方向也至关重要，错误的布置可能导致连接失效或结构失稳。在进行栓钉布置时，必须遵循相关的设计规范和标准，以确保结构的安全可靠。

钢结构栓钉布置方法

一、钢结构算量GJG中的栓钉布置

（一）逐个布置

未查询到钢结构算量GJG中逐个布置栓钉的具体操作，无法准确回答。

（二）批量布置

1. 给钢柱布置栓钉
   • 激活批量布置栓钉功能。
   • 选择需要布置栓钉的钢柱或者钢梁（可以逐个点选、框选或者批量选择，优先推荐批量选择），但要注意批量选择的时候，只能选择同构件（钢柱或钢梁），且同截面类型（仅支持H型，工字，十字，箱型，圆管截面，每次仅支持同一截面类型的批量布置），选择后批量选择要布置的钢柱钢梁右键确认。
   • 出现参数化布置框，按图纸输入数值。
   • 点击确定即可。
2. 在钢梁上批量布置栓钉
   • 在绘制一栏里激活批量布置栓钉功能。
   • 框选或批量选择需要布置栓钉的钢柱，并右键确认。
   • 根据图纸输入对应的参数。
   • 点击确认即可。需要注意：布置栓钉不要超出图元范围（如果选中的钢梁全都需要布置就不需要更改默认的范围值）；输入参数时，如果一开始勾选均布选项，那么左面的翼缘栓钉间隔就不能改了，除非取消勾选。

二、一般钢结构中栓钉布置的要求及相关情况

（一）设置部位

1. 钢骨混凝土柱相关部位
   • 柱脚部位：抗震设计时，混合结构中的钢柱及型钢混凝土柱、钢管混凝土柱宜采用埋入式柱脚，在柱脚部位宜设置栓钉。《高层建筑混凝土结构技术规程》JGJ3 - 2010第11.4.17条规定，当有可靠依据时，可通过计算确定栓钉数量。
   • 结构过渡层：
     • 结构下部采用型钢混凝土柱，上部采用钢筋混凝土柱时，在此两种结构类型间，设置结构过渡层，结构过渡层内的型钢应设置栓钉，栓钉的直径不应小于19mm，栓钉的水平及竖向间距不宜大于200mm，栓钉至型钢钢板边缘距离不宜小于50mm。
     • 结构下部采用型钢混凝土柱，上部采用钢柱时，在此两种结构类型间设置结构过渡层，结构过渡层至过渡层以下2倍型钢截面高度范围内，应设置栓钉，栓钉的水平及竖向间距不宜大于200mm；栓钉至型钢钢板边缘距离宜大于50mm。
2. 组合楼板与钢梁之间：组合楼板与钢梁的连接应考虑水平力的可靠传递，在楼板和钢梁之间应设置抗剪连接件，最常用的是设置栓钉（《混凝土高规》第11.2.10条）。
3. 型钢混凝土悬臂梁相关部位
   • 自由端：型钢混凝土梁的自由端存在较大的弯矩，同时存在较大的竖向变形，为保证混凝土和型钢之间能够共同工作，必须在型钢梁的自由端上部设置栓钉（《混凝土高规》第11.3.1 - 7条）。
4. 型钢混凝土柱的其他情况
   • 位于底部加强部位、房屋顶层的型钢混凝土柱：底部加强部位的型钢混凝土柱属于内力和变形均较大、较复杂的部位；房屋顶层顶部约束减弱，节点变形较大；为了加强钢骨与混凝土的共同工作，基本上在钢骨表面都设栓钉。
   • 型钢截面为箱形的型钢混凝土柱：型钢截面为箱型者，型钢的刚度较大，型钢表面与混凝土的粘结力相对其他截面较弱，为了保证钢骨与混凝土的共同工作，箱型截面的型钢表面都设栓钉。
5. 梁柱连接相关情况
   • 框架柱一侧为型钢混凝土梁，另一侧为钢筋混凝土梁时：型钢混凝土梁中的型钢宜贯穿柱顶并延伸至钢筋混凝土梁内一定长度，在该延伸段，型钢上下翼缘设置栓钉。
   • 某些梁柱连接采用在柱型钢上设置工字钢牛腿，梁纵向钢筋中一部分钢筋与钢牛腿焊接或搭接。当采用搭接时钢牛腿上下翼缘应设置栓钉且其间距不应小于100mm。
6. 承担较大弯矩的组合构件
   • 大跨度的型钢混凝土梁、托梁、转换梁、大跨度厂房的边跨型钢混凝土柱、柱根部位的型钢混凝土柱、混凝土筒体四角加设的型钢柱等需要设置栓钉。
7. 其他组合构件：其他需要加强钢骨与外包混凝土之间协同工作能力的组合构件也需要设置栓钉。

（二）构造要求

1. 栓钉的直径规格宜选用19mm和22mm。
2. 其长度不宜小于4倍栓钉直径。
3. 水平和竖向间距不宜小于6倍栓钉直径且不宜大于200mm。
4. 栓钉中心至型钢翼缘边缘距离不应小于50mm。
5. 栓钉顶面的混凝土保护层厚度不宜小于15mm。
