桁架加工工艺（桁架加工中常见问题及解决方法）

桁架加工是一种常见的金属结构制造工艺，它涉及到将钢材或铝合金等材料通过切割、弯曲和焊接等方式制作成具有特定形状和尺寸的框架。在桁架加工过程中，可能会遇到多种问题，这些问题可能源于材料特性、加工工艺或设备故障等方面。，，材料选择是影响桁架加工质量的关键因素之一。不同的材料（如碳钢、低合金钢、铝材等）具有不同的机械性能，如抗拉强度、屈服点和硬度等，这些因素都会影响加工过程的效率和成品的质量。在选择材料时，需要综合考虑其成本、加工性能以及最终应用的需求。，，加工工艺也是决定桁架加工质量的重要因素。合理的加工工艺包括正确的切割方法、精确的弯曲和焊接技术等。在切割过程中，采用合适的刀具和冷却液可以有效减少工件变形和裂纹的产生；而在焊接过程中，选择合适的焊接参数和热输入量可以避免焊缝缺陷和应力集中的问题。，，设备故障也是桁架加工中常见的一个问题。设备的老化和磨损可能导致加工精度下降、生产效率降低甚至安全事故的发生。定期对设备进行维护和检查，确保其处于良好的工作状态，对于提高桁架加工质量至关重要。

桁架加工工艺概述

桁架加工工艺是指将钢材等材料加工成桁架结构的一系列步骤。这些步骤包括但不限于材料准备、下料、组装、焊接、检验等。以下是详细的桁架加工工艺流程：

1. 材料准备

• 材料选择：根据设计要求选择合适的钢材，如钢管、H型钢等。材料应符合国家及行业相关标准，并有质量证明书或检验报告。
• 材料检验：对进厂的焊接材料进行复验，确保其质量符合要求。

2. 下料

• 切割：使用数控锁口机和带锯机进行下料，确保切割精度。对于复杂形状的管材，需先计算基准点坐标，再进行切割。
• 坡口处理：对H型钢的腹板进行坡口处理，以确保焊接质量。

3. 组装

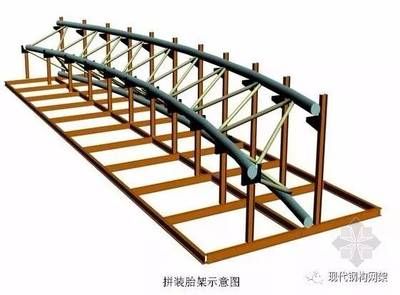

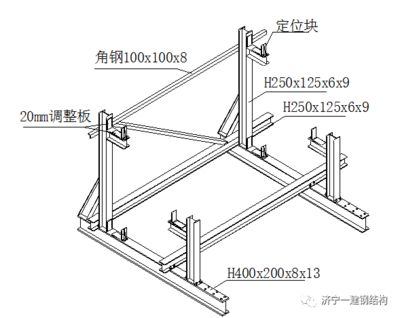

• 胎架搭建：搭建胎架，确保其水平和刚度能满足拼装要求。
• 构件定位：将主弦杆和腹杆放置在胎架上，进行初步定位。
• 点焊固定：对各部件进行点焊固定，确保组装精度。
• 焊接顺序：严格按照焊接工艺规定的参数和顺序进行焊接，以控制焊后构件变形。

4. 焊接

• 焊接设备：使用龙门式埋弧自动焊机进行焊接，确保焊接质量和效率。
• 预热处理：对于较厚的钢板，焊前需进行预热，预热温度按要求确定。
• 焊接检验：焊接完成后，进行焊缝外观检查和内部探伤，确保焊缝质量。

5. 矫正

• 机械矫正：使用H型钢翼板矫正机矫正H型钢翼板的平面度。
• 火焰矫正：在特殊情况下，使用火焰矫正H型钢翼板与腹板的垂直度和旁弯，火焰温度控制在600~800℃。

6. 检验

• 尺寸检验：使用游标卡尺、游标角度尺等工具进行尺寸检验，确保构件尺寸符合设计要求。
• 焊缝检验：进行焊缝外观检查、磁粉或渗透探伤，确保焊缝无缺陷。
• 整体检验：对组装完成的桁架进行整体检验，确保其结构稳定性和安全性。

7. 表面处理

• 打磨抛光：使用钢刷等工具对不锈钢板材表面进行打磨抛光，去除松动或翘起的氧化皮、锈迹、焊穿等。
• 涂装：对桁架进行涂装，提高其耐腐蚀性和美观性。

8. 包装与运输

• 标识：对完成的桁架进行编号和标识，方便安装和追踪。
• 包装：进行适当的包装，防止运输过程中的损坏。
• 运输：使用专用运输工具，确保桁架安全运抵施工现场。

总结

桁架加工工艺是一个复杂而精细的过程，涉及多个环节和严格的工艺要求。通过科学合理的工艺流程，可以确保桁架结构的高质量和高稳定性，满足各种工程需求。
