摘要：，本文旨在探讨北京地区碳纤维加固设计的方法和策略。通过分析北京地区的地质条件、建筑物结构特点以及碳纤维材料的特性，提出了一套适用于北京地区碳纤维加固的设计方法。根据建筑物的结构特点和碳纤维材料的力学性能，制定了合理的加固方案。采用先进的碳纤维加固技术，包括粘贴碳纤维布、缠绕碳纤维带等，以提高建筑物的承载能力和抗震性能。结合现代建筑施工技术，如预制构件、模块化施工等，确保加固工程的顺利进行。对北京地区碳纤维加固设计进行了总结，强调了其经济性和实用性，并对未来的发展趋势进行了展望。

北京碳纤维加固设计

北京地区的碳纤维加固设计主要涉及到碳纤维布和碳纤维胶这两种材料的应用。碳纤维布是一种单向排列编织的材料，具有高强度和轻质的特点，其抗拉强度大约是钢筋的10倍，一般抗裂强度为3000-3500兆帕不等，比重仅为1/5，每平方米的重量为200-300克，单层布厚度为0.111-0.167mm，宽幅为5-50cm不等，并且具有耐腐蚀特性。碳纤维胶则是一般采用双组份、无溶剂、高强度的改性环氧A类胶粘剂，对碳纤维材料有良好的浸润性，形成新的复合材料具有较强的力学性能和优良的耐久性能，具有较好的触变性能和良好的悬挂度，垂直面施工流淌性较小。

施工流程

碳纤维加固的施工流程包括以下几个步骤：

1. 混凝土表面处理：首先对裂缝进行处理，被粘贴的混凝土结构表面应打磨平整，除去表面浮浆，油污等杂质，直至完全露出混凝土结构新面。
2. 找平处理：应对混凝土表面凹陷部位用找平材料填充平整，不应有棱角。转角处应采用找平材料修理成光滑的圆弧，不应小于20mm。

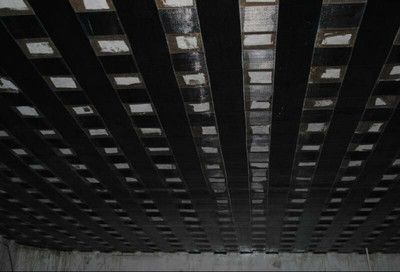

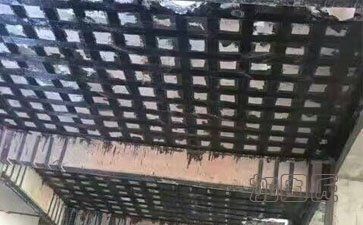

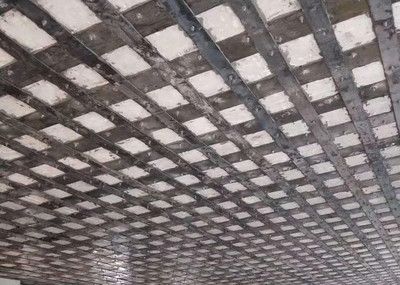

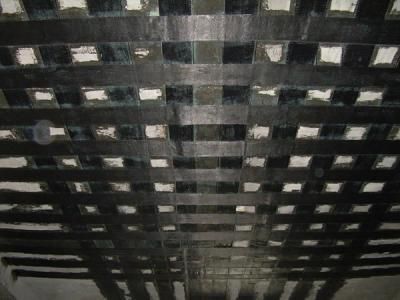

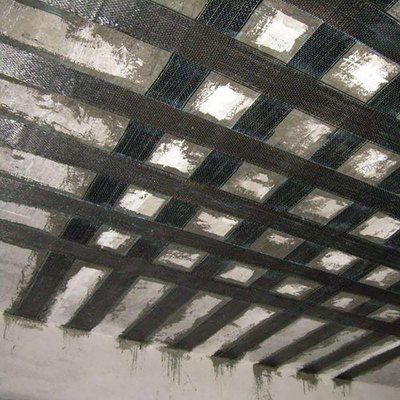

3. 粘贴碳纤维布：按照实际要求的尺寸裁剪碳纤维布；按工艺规定配制浸渍胶，并均匀涂抹于粘贴部位；将碳纤维布用手轻压贴于需要粘贴的位置，宜用的滚筒顺纤维方向多次滚压，挤除气泡，使浸渍树脂充分浸透，碳纤维布滚压时应注意不得损伤碳纤维布；在碳纤维布的表面均匀涂抹浸渍树脂，涂环氧树脂浸渍胶到粘结面上，胶量必须充足饱满，一般情况下，每平方碳纤维布用胶量1公斤。
4. 多层粘贴：应待一层树脂触指干燥后，尽快进行下一工序施工，即可以进行二道碳纤维布的粘贴，方法同一道。
5. 检验及验收：碳纤维片材的实际粘贴面积不应少于设计面积，位置偏差不应大于10mm。碳纤维片材与混凝土之间的粘贴质量，可用小锤轻轻敲击或手压碳纤维片材表面的方法检查，总有效面积不应低于95%。当碳纤维布的空鼓面积大于100cm2时，可采用针管注胶的方法进行修补。当空鼓的面积大于100cm2时，宜将空鼓部位的碳纤维片材切除，重新搭接贴的碳纤维片材，搭接长度不应小于100mm。

注意事项

在碳纤维加固施工过程中，需要注意以下几点：

• 转角粘贴处应进行倒角处理并打磨成圆弧状，圆弧半径不应小于20mm，混凝土表面应保持干燥无尘。
• 碳纤维胶的操作（碳纤维胶分为主剂和固化剂，务必准确掌握配合比例，将主剂和固化剂按准确的重量比置于干净容器内使用电动搅拌机械/手动搅拌也可以混合1-2分钟，直至颜色均匀一致，配置好的碳胶初凝时间为50min左右，粘贴一个平方米的碳纤维布所需碳胶0.8公斤，请务必掌握好调配碳胶的数量，以免浪费碳胶）。
• 粘贴碳纤维布的操作（涂刷碳胶需保持胶层薄厚一致，涂刷）。

设计要点

在设计碳纤维加固方案时，需要考虑以下几个要点：

• 承载能力提升：利用碳纤维良好的抗拉强度达到增强构件承载能力，从而提高整个结构的承载力，达到结构加固的目的。
• 耐久性：碳纤维材料具有高耐久性，由于不会生锈，非常适合高酸、碱、盐及大气腐蚀环境中使用。
• 施工便捷性：碳纤维加固施工便捷，无需大型机具设备，没有湿作业，无需动火，无需现场固定设施，施工占用场地少，施工工效高。

综上所述，北京地区的碳纤维加固设计需要综合考虑材料选择、施工流程、注意事项以及设计要点等多个方面，以确保加固效果和工程质量。

碳纤维加固施工常见问题碳纤维加固工程案例分析碳纤维材料与其他材料比较北京碳纤维加固市场现状北京碳纤维加固设计
