空心板楼盖结构是一种常见的建筑结构，其特点是在楼盖中设置空心部分，以减轻楼盖的重量并提高承载能力。这种结构广泛应用于多层和高层建筑中，特别是在地震多发地区。以下是一些应用案例：，，1. 北京某商务中心：该建筑采用了空心板楼盖结构，通过在楼盖中设置空心部分，有效降低了楼盖的重量，提高了抗震性能。由于楼盖的自重减轻，减少了对地基的压力，降低了基础工程的成本。，，2. 上海某办公楼：该建筑采用了空心板楼盖结构，楼盖中的空心部分不仅减轻了楼盖的重量，还提高了楼盖的刚度。这使得建筑物在承受地震力时能够更好地保持结构的稳定性，避免了因地震引起的结构损伤。，，3. 广州某住宅小区：该建筑采用了空心板楼盖结构，楼盖中的空心部分不仅减轻了楼盖的重量，还提高了楼盖的刚度。这使得建筑物在承受地震力时能够更好地保持结构的稳定性，避免了因地震引起的结构损伤。，，这些案例表明，空心板楼盖结构在实际应用中具有显著的优势，能够有效提高建筑物的抗震性能和承载能力，降低基础工程成本。

一、空心板楼盖结构概述

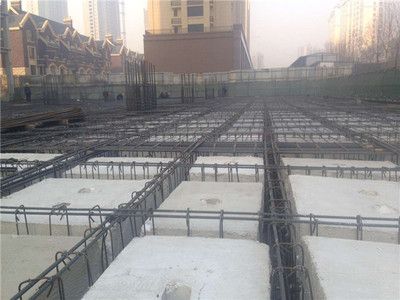

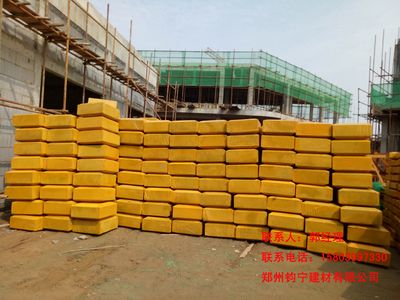

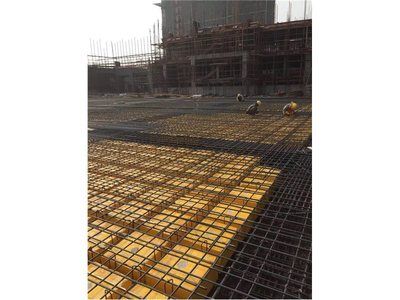

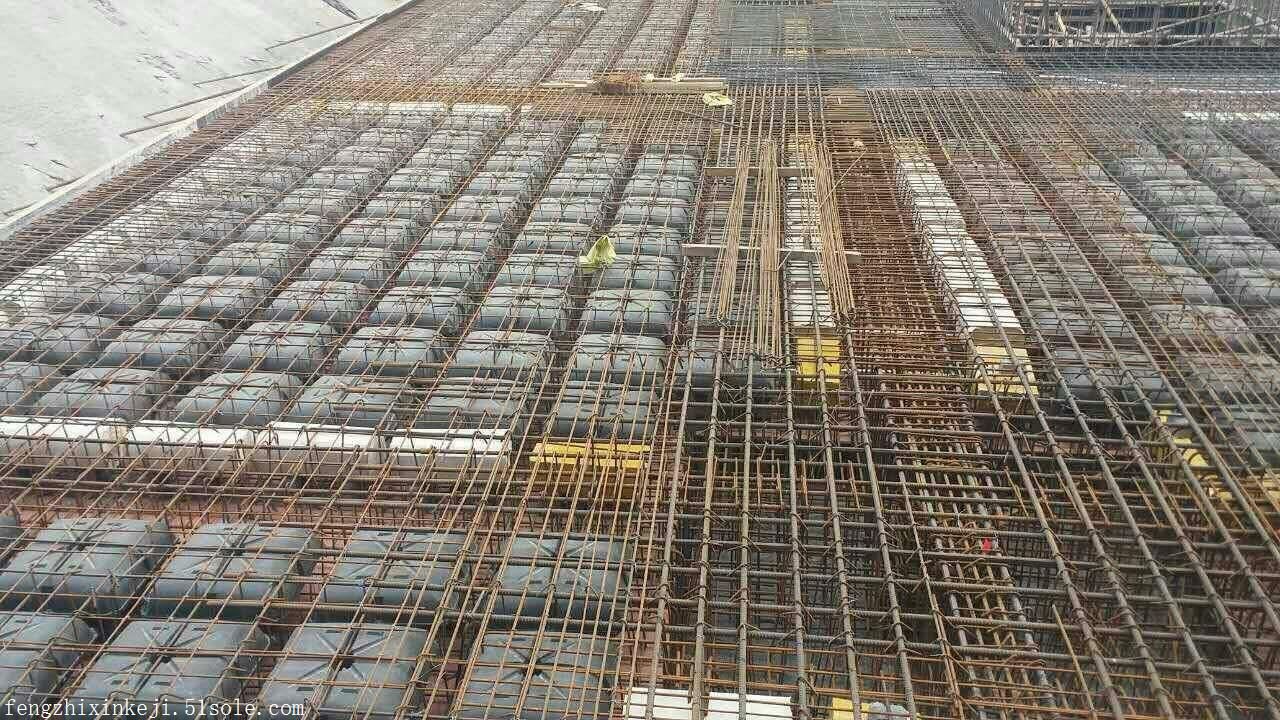

空心板楼盖结构是一种新型楼盖体系，是在现浇混凝土楼板中按规则布置一定数量的预制永久性薄壁箱体（或芯模）而形成的空心楼盖体系，也叫现浇无梁空心楼盖，通过安装芯模产品后现浇而成的空心无明梁楼盖。

二、空心板楼盖结构的计算

（一）整体布置要求

1. 合理传递荷载与作用：结构的整体布置应能合理地传递各种荷载和作用，具有明确的计算简图。
2. 格板形状：楼盖中的各格板宜呈矩形，其他形状格板宜咨询相关专业人士。
3. 支承方式
   • 楼盖中各区格板的支承可采用梁(或暗梁)、柱、墙。
   • 楼盖中承受过大集中荷载的部位宜作加强处理。
   • 柱支祥板结构可根据需要设置暗柱相、柱相和托板。
4. 遵循规范计算
   • 楼盖结构构件应根据承载能力极限状态及正常使用极限状态的要求分别进行承载力、裂缝宽度、变形等的计算和验算及柱帽冲切验算。
   • 楼盖结构构件受力钢筋的配筋率应满足规范最少配筋率的相关要求。
   • 楼盖的使用高度、抗震等级和结构分析应符合现行国家规范《混凝土结构设计规范》GB50010 - 2002、《建筑抗震设计规范》GB50011 - 2001、《高层建筑混报土结构技术规程》JGJ3 - 2002等的相关规定，并可参照《现浇混凝土空心楼盖结构技木规程》CECS175 - 2004。
   • 楼盖受压区高度宜控制在现浇砼(底、顶)面层内。

（二）不同支承情况下板厚与跨度比值

1. 板柱体系
   • 板柱—剪力墙体系楼(屋)盖板（均匀双向连续板）
     • 无托板：对于非预应力楼板，板厚与跨度的最小比值为1/35L；对于预应力楼板，为1/40L（L为板的长边计算跨度）。
     • 有托板：对于非预应力楼板，为1/45L；对于预应力楼板，为1/45L（L为板的长边计算跨度）。
   • 采用托板式柱帽时，托板的长度和厚度应按计算确定，且每方向长度不宜小于板距度的1/6，其厚度不宜小于板厚度1/4。
2. 框架等其他体系
   • 在框架、框剪、框筒、剪力墙、砖混结构体系中楼(屋)盖板
     • 单向板：1/30L（L为板的短边计算跨度）。
     • 双向板：1/10L（L为板的短边计算跨度，这里的双向板系指板的长边与短边之比小于等于1.5的情况，当大于1.5时板厚宜适当增加）。
     • 悬臂板、简支板：1/30L（L为板的短边计算跨度）；连续板：1/10L（L为板的短边计算跨度）。框架为带有框架明梁(梁高≥2倍板厚)或带有宽扁梁的框架体系。

（三）计算方法

1. 类似于现浇板的计算方法
   • 板厚可取等钢度的折算板厚，适用于跨度在10m以内，周边支承为现浇框架梁，且框架梁梁高≥2.5倍板厚或周边支承为剪力墙、砌体等的中间格板。
   • 将格板内板划分为多个1m左右板条带，板条带用工字形梁或等刚度代换的矩形梁的形式输入，板条带的高度同板厚，宽度可为等刚度的宽度。在多格板楼盖中，密布梁宜取为连续梁，柱间框架梁按实际截面输入。
   • 注意各设计师应注意自己所用计算软件是否自动生成工字型梁自重，若自动生成计算时，应注意荷载重叠问题，PKPM只有腹板自重自动生成，无需考虑荷载重叠。
2. 等代框架法
   • 此方法一般用于柱支承板情况；柱上板带代为框架梁，跨中板带等代为一般连梁，计算时应考虑各截面等刚度代换和荷载重叠问题。

三、空心板楼盖结构的构造措施

（一）跨高比规定

1. 边支承现浇砼空心楼板
   • 对于单向板，不大于25；对于双向板，跨度按短边计，不大于30。
2. 柱支承钢筋砼空心楼板
   • 跨度按长边计，不大于30。
3. 预应力砼空心楼板
   • 可较钢筋空心楼板适当增加。

（二）跨度限制

1. 钢筋砼GRC预制壁薄箱体空心楼板跨度不宜大于15m。
2. 预应力砼空心楼板的跨度不宜大24m。

（三）截面尺寸规定

1. 空心楼板的砼肋宽与芯模高度的比值不宜小于0.18，且不宜小于70mm（对于预应力空心楼板不应小于120mm）。

（四）箍筋设置

1. 在空心楼板砼肋宽(包含空心模间肋宽，模端肋，模内肋)范围内，均应根据肋宽大小设置单肢网片或双肢构造箍筋，其间距不宜大于300mm（靠近支座部位宜适当加密且不大于200㎜）。

（五）钢筋布置

1. 空心楼板中非预应力纵向受力钢筋可均匀置，钢筋间距不宜大于250mm。
2. 空心楼板无粘结预应力钢筋布置在肋间，肋宽和楼板周边的砼实心部分应符合国家现行标准《无粘结预应力混凝土结构技术规程》JGJ92 - 2004的规定。

（六）开洞处理

1. 空心楼板上开洞时，应在洞口周边设置实心加强带并配置附加钢筋。

（七）配筋率要求

1. 空心楼板的纵向受力钢筋最小配筋率、温度收缩钢筋的配筋率应符合现行国家标准《砼结构设计规范》GB50010的有关规定，配筋率按计算截面的实心面积计算。

（八）柱支承板楼盖相关构造

1. 应沿柱中心线设置实心梁，实心暗梁宽度≤Hz+hb。
2. 柱周围应设置实心暗柱帽，暗柱帽从柱边外伸宽度宜≥hb+100㎜(hb为板厚) 。

四、空心板楼盖结构的优点

1. 提高净空高度：每层降低建筑梁高0.2 - 0.4米左右，有利于水平管线、空调管道的安装，同等高度可增加楼层数量。
2. 综合造价低（直接成本）
   • 无梁板的钢筋混凝土定额单价为有梁板的80%，大大降低了钢筋混凝土单价。
   • 降低了楼板钢筋混凝土的总重量。
   • 由于自重降低，支承楼板的柱、墙和基础荷载也相应减少，这样又可以减少构件截面，减少配筋；由于层高降低，使基坑挖运和基坑支护工程量都减少。
   • 降低了层高，提高了净空高度，节约竖向构件费用。
