在本次讨论中，我们将探讨屋顶钢结构的图片集和各种部件的名称图解。这些图片将展示屋顶钢结构的常见构造、材料选择以及安装方法。通过这些图片，我们可以了解到不同类型和尺寸的屋顶结构，如钢架、铝制屋顶等。我们还将了解各种屋顶部件的名称及其功能，如防水层、排水系统、通风设备等。这些信息对于设计、施工和维护屋顶结构至关重要。

屋顶钢结构图片大全和各种部件名称图解

屋顶钢结构的组成部分

屋顶钢结构是一种常见的建筑结构形式，它主要由以下几个部分组成：

组件名称	说明
柱、梁	采用截面H型钢制作，用于承受荷载
支撑、系杆	刚性支撑采用热轧型钢，柔性支撑为圆钢
屋面水平支撑	与柱间支撑类似，用于传递屋面荷载
隅撑	设置于梁或柱受压翼缘的平面外计算长度
吊车梁	吊车荷载的承载构件，由钢板焊接成型
檩条、墙梁	C型或Z型冷弯薄壁型钢，用于支撑屋面板和墙面板
屋面、墙面压型钢板	用于覆盖屋顶和墙面，具有防水功能

图解钢结构各个构件和做法

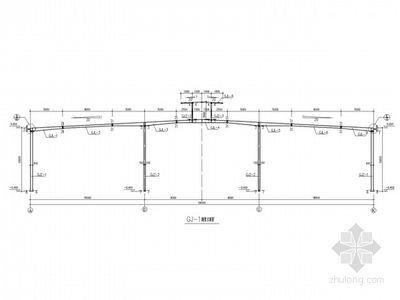

图解钢结构各个构件和做法提供了详细的图解和说明，可以帮助您更好地理解屋顶钢结构的各个部分及其工作原理。这些图解包括了门式刚架体系、多层框架体系、支撑、系杆、隅撑、吊车梁、雨蓬、檩条、墙梁、屋面、墙面压型钢板等多个方面。通过这些图解，您可以清晰地看到每个组件的设计和安装细节，以及它们是如何共同工作的。
