在加油站钢结构安装过程中，首先需要确定结构的位置和尺寸。根据设计图纸，使用起重机或其他吊装设备将钢结构组件吊起并放置在预定位置。使用螺栓、焊接等方法将钢结构组件固定在地面上。在这个过程中，需要注意确保所有连接部分都牢固可靠，以防止未来发生意外。进行必要的检查和测试，确保所有组件都按照设计要求正确安装。整个安装过程需要专业的技术人员和设备来完成，以确保安全和质量。

加油站钢结构安装示意图

根据您的问题，您想了解的是关于加油站钢结构安装的示意图。虽然我无法直接提供图像，但我可以为您提供一些文字描述和相关的安装步骤，这些信息可以帮助您更好地理解加油站钢结构安装的过程。

定位球托的安装

首先，需要在支撑胎架顶部放置H型钢并焊接固定。然后，利用全站仪在H型钢上设定出下弦球的球托位置，并将球托焊于H型钢上，调整至设计标高。

分块吊装就位

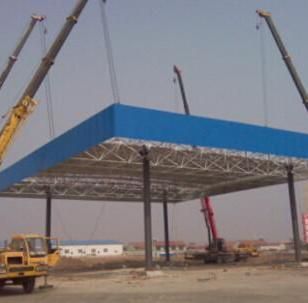

接下来，分块网架采用4点吊装，试吊无误后，将网架吊至定位球托上就位。

校正、固定

分块网架根据定位球托调整后，利用全站仪对每个球进行三维坐标值复测，若偏差大于允许值时及时纠正。校正完成后，进行嵌补杆件的安装。

结构形式

加油站钢结构通常采用网架结构，这种结构形式具有稳定性高、造型美观、施工期短、经济合理等特点。网架结构可以准确快速地装配，容易做成密封结构，适用于大跨度工业厂房、仓库、冷库、高层建筑、办公大楼，多层停车车场及民宅等建筑行业。

结构设计

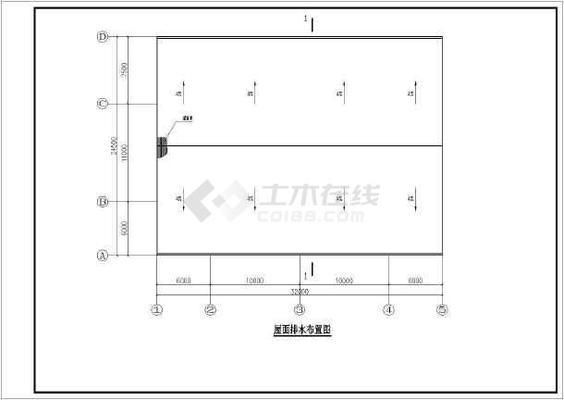

加油站钢结构的设计需要考虑多种因素，包括但不限于结构的安全等级、地基基础设计等级、风压、雪压等。例如，某工程为江苏某加油站的网架工程，网架结构类型为双层螺栓球节点正放四角锥，采用柱点支承，屋面结构起坡排水，6度设防。图纸包括网架工程设计说明、网架平面布置图、网架材料表、网架屋面檩条图、网架屋面布置图等。

以上信息提供了加油站钢结构安装的基本步骤和设计要点，希望对您有所帮助。如果您需要更详细的示意图或具体的设计图纸，建议联系专业的钢结构设计或施工单位获取。
