钢结构预埋螺栓图纸怎么看（如何阅读钢结构预埋螺栓图纸）

钢结构预埋螺栓图纸是设计施工中不可或缺的重要文件，其内容通常包括螺栓的规格、数量、位置和埋设方式等。阅读这类图纸，需要遵循一定的步骤以确保理解无误。仔细阅读图纸标题栏，了解工程名称、施工单位、设计单位等信息。逐项查看螺栓的尺寸、直径和长度，注意标注的公差范围和材料类型。根据图纸上的指示确定螺栓在结构中的精确位置，并注意检查是否有特殊标记或说明。还需确认螺栓的数量是否与图纸上的标注一致，以及是否需要调整以适应实际安装情况。核对图纸上的信息与现场实际情况是否相符，确保施工时能够正确无误地进行预埋工作。通过这些步骤，可以有效地理解和应用钢结构预埋螺栓图纸，为施工提供准确的指导。

如何阅读钢结构预埋螺栓图纸

阅读钢结构预埋螺栓图纸是一项技术性较强的工作，需要对图纸的基本要素、符号、标注以及具体的施工要求有深入的了解。以下是详细的步骤和要点：

1. 熟悉图纸的基本要素

• 标题栏：查看图纸的标题栏，了解图纸的名称、编号、比例、设计单位等基本信息。
• 图例：熟悉图纸中的图例，了解各种符号和标记的含义。

2. 识别基本视图

• 平面图：显示预埋螺栓在基础平面上的布置情况。
• 立面图：显示预埋螺栓在基础立面的布置情况。
• 剖面图：显示预埋螺栓在基础内部的具体位置和深度。

3. 理解符号和标注

• 螺栓直径符号：一般使用“M”或“Φ”符号表示，后接螺栓直径的尺寸，例如“M20”或“Φ20”。
• 螺栓等级符号：一般使用数字和字母组合的方式表示，例如“8.8”、“10.9”等，表示螺栓的强度等级。
• 螺栓长度符号：一般使用“L”符号表示，后接螺栓长度的尺寸，例如“L100”或“L120”。
• 螺栓排列符号：一般使用字母和数字组合的方式表示，例如“M20x4”表示螺栓直径为20mm，排列方式为4个螺栓。
• 螺栓数量符号：一般使用数字表示，例如“4”表示该连接处需要使用4个螺栓。
• 螺栓位置符号：通常是一个圆形，圆心处有一个点，表示螺栓的位置。
• 其他标注：可能还包括螺栓的材料、强度等信息。

4. 查看预埋件结构图

• 预埋件结构图：详细显示预埋螺栓及其固定架的结构和尺寸。

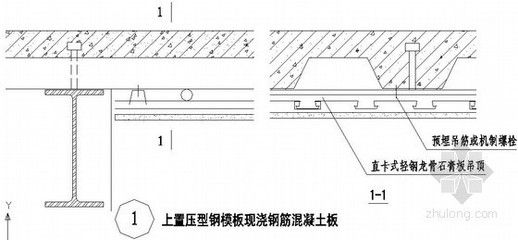

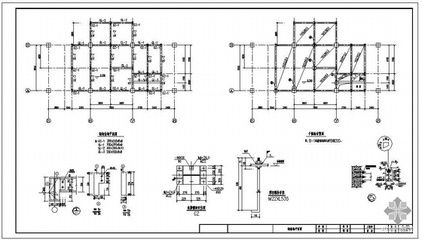

• 预埋件的平面布置图：显示每个柱脚的螺栓布置、规格及相应的固定架尺寸。

5. 了解预埋方式

• 预留孔：预埋螺栓是否需要预留孔，还是直接浇注在预设基础中。

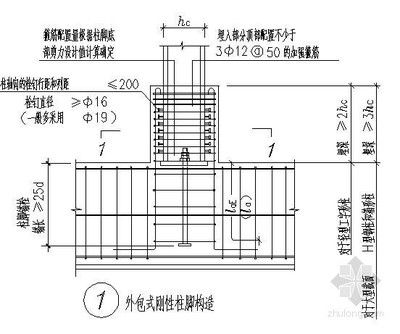

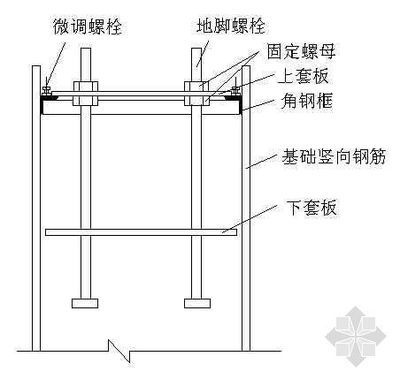

• 直埋法：先在基础上划线定位，通过固定架控制同一钢柱脚预埋螺栓之间的距离，调整固定架的位置，在钢柱基础浇捣混凝土之前埋入螺栓，与钢筋连成一体，再浇筑混凝土一次固定。

6. 检查具体尺寸和位置

• 螺栓中心线与轴线的距离：根据柱平面布置图预埋螺栓的尺寸，计算出螺栓中心线与纵向轴线的距离。
• 标高：使用水准仪将标高从基准水准点引测到各个柱基础的模板上。
• 螺栓顶的标高：通过拧螺母来调整螺栓顶的标高，确保符合设计要求。
• 螺栓的垂直度：确保螺栓在固定架上穿好后，自然下垂，保持垂直。
• 螺栓与基础钢筋的连接：用钢筋将螺栓与埋设好的基础钢筋焊接连接，确保螺栓位置固定。

7. 复查和保护

• 复查：在基础混凝土浇筑好后，对预埋螺栓进行全面的复核，确保螺栓的位置、标高和垂直度符合设计要求。
• 保护：在螺栓螺纹上涂适量的黄油，再用塑料纸包裹，用细铁丝上中下绑扎三道，以避免混凝土浇筑时砂浆污染螺纹。

通过以上步骤，你可以系统地阅读和理解钢结构预埋螺栓图纸，确保施工过程中的准确性和质量。
