钢结构防火涂料做法（钢结构防火涂料施工常见问题及解决钢结构防火涂料施工常见问题）
钢结构防火涂料施工是确保建筑结构在火灾中能够有效保护的重要环节。由于多种因素，施工过程中常会遇到一些问题。本摘要将探讨一些常见的钢结构防火涂料施工问题以及相应的解决策略：，，1. 涂层不均匀：可能原因包括搅拌不充分、涂层厚度不一致等。为解决此问题，需确保涂料搅拌均匀，并严格控制涂层厚度，必要时使用专用设备进行喷涂。，，2. 涂层开裂或脱落：这可能是由于环境湿度变化、基材表面处理不当或涂料质量问题引起的。应选择适合当地气候条件的涂料，并确保基材表面清洁、无油污。，，3. 涂层颜色不均：这通常是因为涂料混合不匀或颜料分散不良。应严格按照配比进行涂料混合，并在涂装前充分搅拌。，，4. 附着力不足：可能由涂料与基材的匹配性差或涂装工艺不当导致。应选择与基材相容性好的涂料，并采用正确的涂装方法和技术。，，5. 施工周期过长：这可能是由于涂料干燥时间不足或环境温度过低造成的。应适当调整施工环境和条件，确保涂料达到适宜的干燥速度。

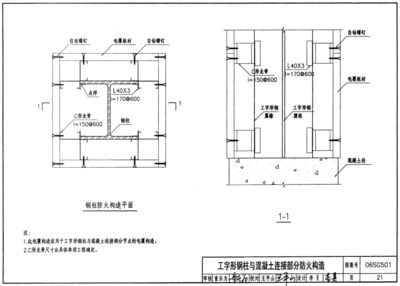

钢结构防火涂料做法
一、施工前准备

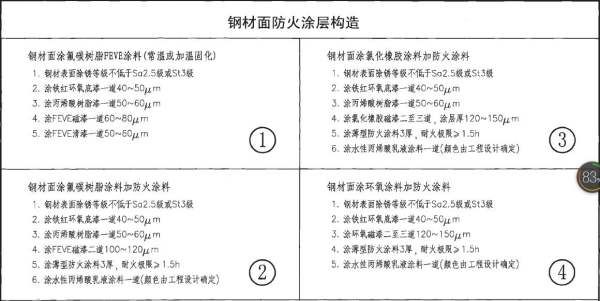

- 钢结构表面处理
- 对钢结构表面做除锈和防腐处理，要彻底清除钢构件表面的灰尘、油污、浮锈等杂物，确保钢结构上没有漏涂现象后方可进行下道工序。对于需要防锈的钢结构，可先刷防锈底漆，并且要等到防腐底漆全部干透后再进行防火涂料的施工。
- 材料与工具准备
- 材料：根据需求选用合适的钢结构防火涂料，例如从分散体系可分为水溶型和溶剂型；从防火形式分为膨胀型和非膨胀型；从应用范围分室外型和室内型；从厚度分为厚涂型、薄涂型和超薄型等。经检验合格后的涂料，应放在通风干燥处，防止雨淋、受潮，在有效储存期内使用。
- 工具：如喷枪（喷涂时使用，喷枪口直径为6 - 10mm）等，根据施工方式确定相关工具，并确保工具可正常使用。
- 施工环境确认
- 施工环境温度应在0 - 40℃，基材温度在5 - 45℃，空气相对湿度不大于90%，风速不大于5m/s，施工环境应保持空气流通。如果遇到阴雨天，或者钢结构表面有结露现象，并且空气中的湿度超过90%，不适宜进行施工。施工现场要严禁明火，储存防火涂料的空间应该防止雨淋和暴晒，要对涂料进行保护。
- 对不需要进行防火保护的墙面、门窗、机械设备和其他构件等应进行遮蔽保护。
二、防火涂料施工
- 涂料搅拌
- 施工前涂料应充分搅拌，使其中的化学成分充分融合，搅拌均匀后再进行施工。
- 施工方式
- 喷涂
- 是较为常用的方式。将喷枪垂直于被喷钢件，距离为0.35 - 0.6米为宜，空气压力保持0.4 - 0.6MPa进行喷涂。每次喷涂厚度根据施工环境、温度的情况而定，一般情况下首层厚度为1 - 2mm。例如在薄型钢结构防火涂料施工时，第一层喷涂厚度1 - 2mm，表面呈麻面状，讲求图层要喷薄、匀、表层覆盖严；第二层待第一层实干后（可用手扣一下，看是否牢固）再喷涂，将水和液料按配比说明标准搅拌均匀，喷涂厚度2 - 3mm，表面呈麻面状；第三层在第二层达表干后即可喷涂，配比方法同第二层，厚度2 - 3mm。直至达到钢檩图层厚度3.2±0.5mm，钢梁4.6±0.5mm，以消防验收合格为标准。
- 防火涂料需分层喷涂，每层施工后需等待干燥，一般每次施工间隔应大于18 - 24h。在喷涂过程中，掌握好喷射距离和角度，尽量减少回弹。干净的落地涂料应及时清扫回收，可重新搅拌使用（超过1小时则不宜使用）。如果是厚型防火涂料喷涂时损耗一般为20% - 30%，不过薄型防火涂料的喷涂损耗没有提及，可能需要根据具体的施工情况确定。
- 刷涂：虽然有的工程会选择喷涂的形式来施工，但刷涂也是一种方式，不过相对喷涂来说效率可能较低。在刷涂时应注意涂抹均匀，避免漏涂等情况。
- 抹涂
- 涂抹时应注意压实，不得有蜂窝麻面。
- 在涂抹施工区地面上可铺设铁板，以接收落地涂料并及时回收，重新搅拌后使用，但落地后停留60分钟以上者，不得再用。
- 喷涂
三、防火涂料施工后
- 表面处理
- 涂层表面有明显的凸起和凹坑，应用抹刀抹平，以保证涂层表面均匀、光滑。
- 成品保护
- 涂层喷涂后，应盖上布或其他物品，避免强风暴晒，造成涂层开裂。新建的涂层应防雨，不需要喷涂、抹灰的部位，如果在喷涂前被污染，应立即清洗。
- 施工完毕后，对设备及工具用水清洗干净。涂料施工后一周内梁、柱防止强烈振动。
四、施工注意事项
- 涂料管理
- 防火涂料在运输和储存过程中应防雨、防潮。如果涂层在使用过程中变稠（时间不要太长），加少量水搅拌均匀后再使用；结块时不得使用。
- 施工团队要求
- 钢结构防火涂料的施工，应该交由经过专业培训并且拥有合格资质的施工团队进行，还要根据建筑工程的特点定制严格的施工方案，并按照规划执行，以保证防火涂层的牢固。
钢结构防火涂料做法
还没有评论，来说两句吧...
