在对某建筑进行结构加固的过程中，我们拍摄了一组照片，记录了钢板加固梁的施工过程。这些照片展示了钢板如何被精确地放置和固定在梁上，以及加固后的梁是如何通过焊接或其他技术手段与原结构连接在一起的。照片中还捕捉到了工作人员在进行施工时的专业操作，以及周围环境对于施工的影响。通过这些照片，我们可以清晰地看到钢板加固梁的整个过程，包括准备工作、钢板的安装、焊接等关键步骤。这些照片不仅为我们提供了宝贵的现场数据，也为我们后续的工程分析和设计提供了参考。

钢板加固梁的照片

您正在寻找关于钢板加固梁的照片。虽然我无法直接提供照片，但我可以为您提供一些关于钢板加固梁的信息和描述，帮助您更好地理解这一加固方法。

钢板加固梁的原理

梁粘贴钢板加固是一种常见的桥梁和建筑结构加固方法。这种方法是通过使用高强度的环氧类粘接剂将钢板粘贴在梁的上下受力表面，以此来弥补梁的配筋量不足的问题，从而达到提高截面承载力的目的。

施工过程

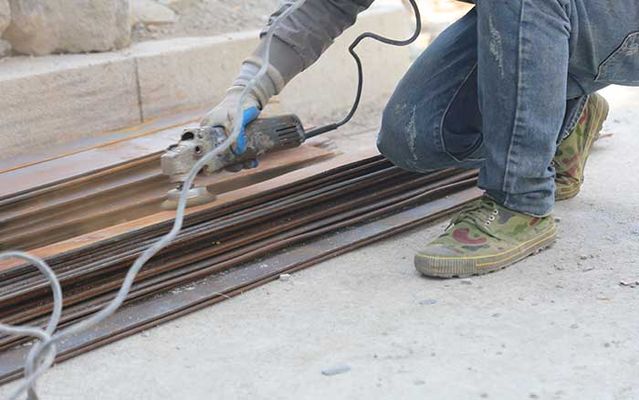

在施工过程中，首先需要清理梁表面的油垢污物，并对结合面进行打磨，除去2~3mm厚的混凝土表层浮皮，并清除表面上的粉尘。然后，对钢板粘结面进行除锈和粗糙处理。接着，将配制好的结构胶有顺序地反复刮压在钢板和混凝土的粘贴表面上，进行俯贴时的胶层应表现为中间厚、周边薄的状态；进行竖贴时的胶层应表现为下边薄、上边厚的状态；进行仰贴时，应注意胶黏剂的下垂度不应超过3mm，胶层的整体平均厚度宜为1～3mm。最后，按照要求说明书规定执行养护温度和固化时间，通常在不低于10摄氏度的情况下，待胶黏剂固化24小时后即可拆卸相关夹具或支承；72小时后就允许进入到下一步工序。

注意事项

在进行钢板加固梁时，需要注意以下几点：

• 防腐处理：对于加固钢板的防腐，可采取在钢板表面均匀涂装水泥砂浆的方式进行保护。

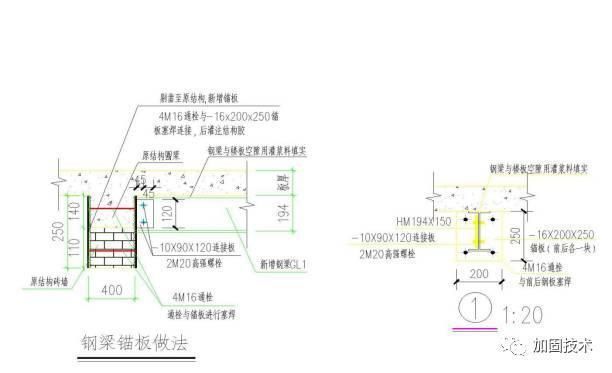

• 锚固连接：框架梁上下受弯纵向扁钢端部应有可靠锚固。对于梁顶钢板、为避免柱子阻断，可齐柱边道长布置在梁有效翼缘内:边跨尽端，应等折向下贴于边梁，延伸长度应满足相关要求，梁底钢板可采用封闭式局钢镇销国于桂或采用“L”形钢板益描检的方式锚固于梁端。
• 避免高温影响：局部钢板不宜采用预粘工艺，可采用后灌工艺，以避免高温对胶粘剂的不利影响。

结论

虽然我无法提供照片，但希望上述信息能够帮助您了解钢板加固梁的过程和技术要点。如果您需要更多的视觉资料，建议联系专业的加固公司或查阅相关的工程技术文献。
