桁架楼承板是一种广泛应用于工业建筑的楼板系统，它通过在混凝土楼板上直接铺设钢桁架来支撑上层结构。本方案旨在提供一种高效、安全的桁架楼承板安装流程。施工前需对楼板进行检查，确保无裂缝或损伤。根据设计图纸和现场实际情况进行桁架的切割和组装。将桁架与楼板上的定位孔位对准并使用膨胀螺栓固定。安装桁架上的连接件，并通过焊接或螺栓紧固，确保整体稳定性。整个过程中，必须注意安全，防止高空作业带来的风险。

桁架楼承板安装方案

桁架楼承板的安装是一个系统的过程，涉及到多个步骤和注意事项。以下是根据提供的搜索结果整理的桁架楼承板安装方案：

1. 施工准备

在正式安装桁架楼承板之前，需要进行一系列的准备工作。首先，要熟悉施工图及钢梁深化图，了解设计意图及参照的施工规范和技术标准。其次，对所有钢筋桁架楼承板操作工人进行技术交底和岗前技术培训。此外，还需要根据图纸及提货清单确定钢筋桁架楼承板的具体数量，并合理安排材料的进场和存储。

2. 安装流程

桁架楼承板的安装流程通常包括以下几个步骤：

基准线设定：根据设计图纸中楼承板的铺设方向，对准基准点（线），安装钢桁架板。为保证楼承板侧面基准线重合，模板端部与钢梁翼缘之间的间隙距离由板材布置确定。
板材安装：按照设计图纸中钢桁架楼承板的铺设方向，依次安装其他楼承板，模板之间的距离应保持均匀。两块楼承板模板就位后，在桁架两端使用两个辅助定位件（木模板临时定位），保证楼承板模板搭接距离为20mm。然后，对钢支架进行点焊。支架固定后，辅助定位木模板拆除重复使用。
固定与连接：铺设一段楼承板后，应在每块楼承板模板搭接处每隔200mm钻孔，并用铆钉固定，保证模板搭接处连接可靠。采用可靠的填缝措施，保证楼承板模板、框架梁周围不漏浆。模板和框架梁周围的间隙可用封边条或枯木模板填充。

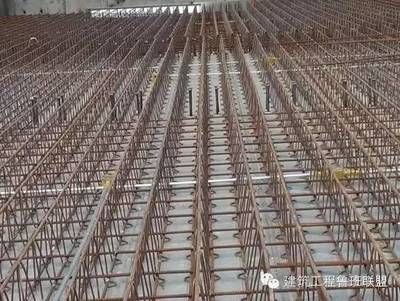

钢筋绑扎与支撑：钢筋桁架楼承板就位之后，应将其端部的竖向钢筋及底模与钢梁点焊牢固。待铺设一定面积之后，必须及时绑扎板底钢筋，以防止钢筋桁架侧向失稳。板端及板边与梁重叠处，不得有缝隙。
附加钢筋与管线敷设：待铺设一定面积后，应按设计要求设置楼板支座连接筋、加强筋及负筋等。楼板开孔处，应按设计要求设洞口边加强筋，四周设边模板，待楼板混凝土达到设计强度后，方可切断钢筋桁架楼承板的钢筋及底模。板中敷设管线，正穿时采用刚性管线，斜穿时宜采用柔韧性较好的材料。
栓钉焊接：钢筋桁架楼承板底模与母材的间隙应控制在1.0mm以内，以保证良好的栓钉焊接质量。
边模板安装：安装时，将边摸板紧贴钢梁面，边摸板与钢梁表面每隔300mm间距点焊长25mm、高2mm的焊缝。安装后，要全面检查，确保所有的边模都已经按照施工图要求安装完毕，保证无漏浆部位的存在。
安装验收：安装验收检验内容包括：每个部位钢筋桁架楼承板的型号；支座竖筋及板边是否与钢梁焊接；钢筋长度及排列间距；检验栓钉焊接质量、数量及间距等。
