钢结构防火涂料制作工艺（钢结构防火涂料施工常见问题解决钢结构防火涂料制作工艺）

钢结构防火涂料是一种重要的建筑保护材料，用于提高钢结构的耐火性能。其制作工艺包括混合、搅拌、涂装等步骤。在施工过程中，可能会遇到一些问题，如涂层不均匀、干燥时间过长、涂层厚度不足等。为了解决这些问题，可以采取以下措施：确保涂料的质量和稳定性；控制好施工环境的温度和湿度；选择合适的涂装方法和工具；定期检查和维护涂层，确保其质量。通过这些措施，可以提高钢结构防火涂料的施工效果，保障建筑物的安全。

钢结构防火涂料制作工艺

钢结构防火涂料的制作工艺涉及多个步骤，包括材料准备、混合、施工以及后期处理。以下是详细的制作工艺流程：

1. 材料准备

• 防火涂料的选择：需使用经主管部门鉴定并经当地消防部门批准的产品。例如，ST1-A型防火涂料经公安部四川消防研究所鉴定，并经北京市消防局批准。
• 材料检查：使用前检查批准文件，并以100t为一批检查出厂合格证。技术性能应满足有关标准的规定。
• 耐火试验：每1000t现场抽样一次，送国家耐火构件质量监督中心检验，其耐火极限应符合设计要求。
• 粘结强度及抗压强度：每500t抽样一次，送国家化工建材检测中心检验。

2. 混合

• 搅拌：施工前应充分搅拌防火涂料，待均匀后方可施工使用。
• 稀释：如涂料过稠时可适量加水，稀释到宜涂装、不流淌即可。

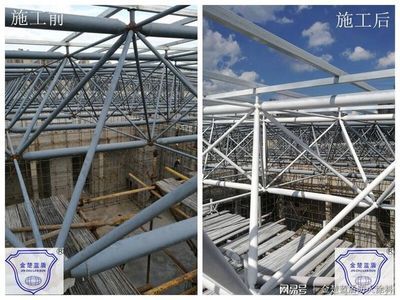

3. 施工

• 基材处理：待施工的基材表面应进行除锈防锈处理，去除基材表面的灰尘、油污等杂质。
• 施工方法：
  • 刷涂法：适用于涂刷任何形状的物件，绝大多数防火涂料可以用此种方法施工。刷涂法很容易渗透到金属表面的细孔中，因而可加强对金属表面的附着力。
  • 喷涂法：使用压缩空气及喷枪使涂料雾化的施工方法，它的特点是喷涂后的涂层质量均匀，生产效率高。在空气压力为0.4～0.6MPa的压力下用枪口直径为6～8mm的斗式喷枪均匀喷涂。
  • 辊涂法：辊子是一个直径不大的空心圆柱，表面粘有用合成纤维制成的长绒毛，圆柱两端装有2个垫圈，中心带孔，弯曲的手柄即由这个孔中通过，使用时先将辊子浸入涂料中浸润，然后用力辊涂到所需的表面上。
  • 刮涂法：使用金属或非金属刮刀，如硬胶皮片、玻璃钢刮刀、牛角刮刀等用手工涂刮，用于涂刮各种厚浆型防火涂料和腻子。
• 施工顺序：
  • 第一遍施工：厚度为0.10-0.15mm为宜，表干后进行第二次施工，涂层厚度以0.15-0.20mm为宜，以后各遍施工，涂层厚度应控制在0.20mm左右，不超过0.30mm，直至达到规定厚度。
  • 施工间隔：每次施工时间间隔以涂层不沾手为准（一般在18-24小时左右），施工环境温度为0-40℃，基材温度为5-45℃，空气相对湿度不大于90%，风速不大于5m/s，施工环境应保持空气流通。
• 面层施工：
  • 底层防火涂层基本干燥后方可进行面层施工，宜采用配套面层涂料，底层含水率≤10%，若有特殊需求采用溶剂型面层涂料则底层含水率≤8%。
  • 面层涂料可采用刷涂、滚涂或喷涂，一般面层施涂2道，完全闭合。

4. 后期处理

• 涂层表面处理：涂层表面有明显的凸起和凹坑，应用抹刀抹平，以保证涂层表面均匀、光滑。
• 防护措施：
  • 防火涂料在运输和储存过程中应防雨、防潮。
  • 如果涂层在使用过程中变稠（时间不要太长），加少量水搅拌均匀后再使用。
  • 涂层喷涂后，应盖上布或其他物品，避免强风暴晒，造成涂层开裂。
  • 不需要喷涂、抹灰的部位，喷涂前应覆盖。如有污染，应立即清洗。
  • 喷涂工具停止使用后，应立即清洗干净，以便再次使用。

通过以上步骤，可以确保钢结构防火涂料的施工质量和效果，从而有效提高钢结构的防火性能。

钢结构防火涂料耐火极限测试防火涂料施工环境要求详解钢结构防火涂料品牌推荐防火涂料施工常见问题解决钢结构防火涂料制作工艺
