钢桁架安装施工方案是确保结构安全和质量的关键。在执行此任务时，必须严格遵守安全技术要点以确保作业人员的安全和结构完整性。以下是钢桁架安装过程中应遵循的要点：，，1. 施工前准备：， - 对现场进行彻底检查，确保无障碍物或不稳定因素。， - 制定详细的作业计划和时间表。， - 准备所需的工具、材料和设备，并确保其处于良好状态。，，2. 基础与支撑：， - 确保基础稳固且承载能力符合设计要求。， - 使用适当的支撑系统来稳定钢桁架。，，3. 吊装作业：， - 选择适合的吊装方法和设备，并确保操作员经过专业培训。， - 在吊装过程中，要密切监控重量分布和稳定性。，，4. 安装定位：， - 按照设计图纸精确定位钢桁架的各个部分。， - 使用水平仪和测量工具确保所有部件正确放置。，，5. 连接与固定：， - 使用正确的焊接技术将各部分牢固地连接在一起。， - 对于需要螺栓固定的连接点，要确保螺栓紧固到位。，，6. 检查与验收：， - 完成安装后进行全面检查，确保没有遗漏或错误。， - 邀请专业人员进行验收，确保结构的安全性和功能性。，，7. 安全措施：， - 在施工期间采取必要的安全措施，如设置警示标志、提供安全防护装备等。， - 定期组织安全教育培训，提高员工的安全意识。，，通过遵循这些安全技术要点，可以有效地保证钢桁架的顺利安装，同时保护工作人员和周围环境的安全。

以下是一个钢桁架安装施工方案的示例：

一、工程概述

1. 工程名称与地点
   • 明确钢桁架安装工程的具体名称以及所在地点，例如[工程名称]位于[具体地点]。
2. 钢桁架结构特点
   • 描述钢桁架的类型（如平面桁架、空间桁架等）、尺寸（跨度、高度等）、钢材材质、构件重量等基本结构特征。

二、施工准备

1. 技术准备
   • 图纸会审
     • 组织施工技术人员对钢桁架的设计图纸进行会审，熟悉结构形式、节点构造、安装要求等内容，发现并解决图纸中的问题。
   • 施工方案编制
     • 根据工程特点、现场条件和相关规范要求，编制详细的钢桁架安装施工方案，包括安装顺序、施工方法、质量控制措施等，并报相关部门审批。
   • 技术交底
     • 对施工班组进行技术交底，使施工人员明确施工任务、施工工艺、质量标准和安全注意事项等。
2. 人员准备
   • 劳动力组织
     • 配备足够数量的管理人员（如项目经理、技术负责人、质量员、安全员等）、技术工人（如焊工、起重工、测量工等）和普工，明确各人员的岗位职责。
   • 人员培训
     • 对特殊工种（如焊工、起重工等）进行资格审查，确保其持证上岗，并对所有施工人员进行安全、质量等方面的培训。
3. 材料与设备准备
   • 钢构件验收
     • 钢构件以及材料运输进场应根据安装进度计划来安排，钢构件及材料进场按日计划确到每件的编号，构件最晚在吊装前一天进场。对钢构件的尺寸、形状、表面质量、焊接质量等进行检查验收，对于制作超过规范误差和运输中受到的严重损伤的构件，在安装前由制作单位进行返修；对于轻微的损伤，安装单位也可以在现场进行修整。同时，检查构件的材质证明、质量检验报告等文件是否齐全。
   • 材料堆放
     • 构件进场应堆放整齐，防止变形和损坏，堆放时应注意放在稳定的枕木上，并根据构件的编号和安装顺序来分类。
   • 设备选型与检查
     • 根据钢桁架的重量、跨度、安装高度等因素，选择合适的起重设备（如汽车吊、塔吊等）、焊接设备、测量仪器等，并对设备进行检查、调试和维护，确保设备性能良好。

三、安装工艺流程

1. 基础验收与处理
   • 与土建方进行预埋件交接，并派专业测量人员进行验收，检测预埋件的轴线尺寸偏差、标高偏差等。预埋件定位、标高验收合格后方可进入吊装工作。若预埋件存在偏差，应根据偏差情况采取相应的处理措施（如调整、加固等）。
2. 钢桁架拼装

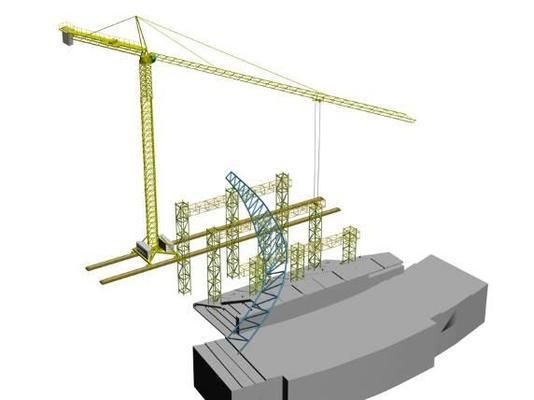

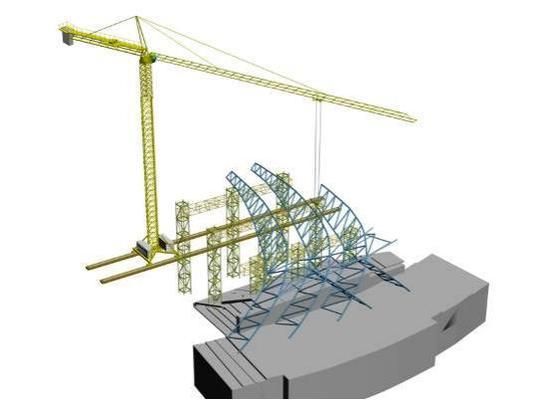

   • 高空组拼工艺流程
     • 在高空承重架上搭设拼装台，放线测量，将分段构件摆放在立拼胎架上。
     • 接口处的腹杆吊装到位，在接头两端各系一5t倒链，两端同时收紧倒链，使弦杆对口间隙在6mm。
     • 用水平仪、经纬仪、钢卷尺反复校核弦杆的垂直度、标高、水平度、总长度、起拱高度等无误后，拧紧接口处的临时节点板的临时螺栓，再校正后施全面对称焊接。
     • 焊缝超声波探伤验，标高调整：用桁架下端的千斤顶进行调整。
   • 拼装质量标准
     • 桁架总拼装长度允许偏差为5 - 10mm，桁架总拼起拱高度5 - 10mm，水平度0mm，桁架垂直度2mm。严格执行各项施工规范制定本工程的测量工艺、焊接工艺保证拼装安装的准确性。将接头处用临时连接板、临时螺栓固定，校核后焊接。
3. 钢桁架吊装
   • 单机整体吊装法
     • 确定吊车位置选址，依据现场工地实际状况选择合适的位置。计算吊车工作臂长、起吊重量等参数，根据这些参数参照汽车吊性能参数表选用合适的吊车（如400t汽车轮胎吊车等）。

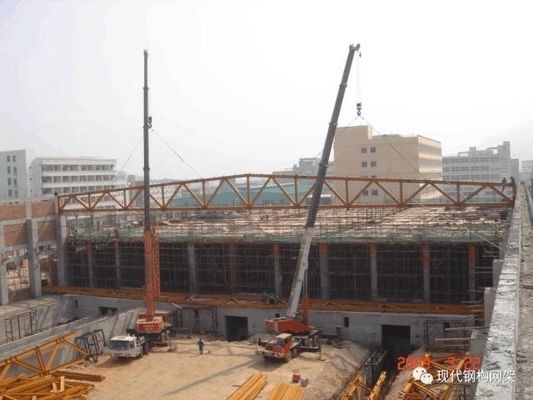

   • 双机抬吊整体吊装法
     • 同样进行吊车位置选址，计算每台吊车的工作臂长、单吊车起吊重量等参数，选用合适的吊车（如120t吊车等）进行双机抬吊。
   • 吊装前准备
     • 吊装前的最终检查：索具、工具是否齐全，符合安全要求；全部钢桁架编号、限制线是否齐全；安全设施是否齐备，道路是否平整，起重设备是否完好。
     • 对关键控制点进行复核，如对预埋件顶面进行测量并用垫板找平，复核支架之间及栈桥有安装联系的主体结构间距、垂直度等要求，检查预埋件位置是否准确，预埋螺栓误差不得超过2mm。
     • 清理钢桁架两侧杂物，平整吊车吊装位置的场地。
     • 对吊装人员进行安全培训教育，确保吊装指挥人员、焊工、起重工、司机等参及吊装的工作人员有相应的上岗工作证书。
     • 满足编制专项吊装施工方案并交底、进场起重机械检验合格并报审、钢桁架组装检验批报验验收合格、混凝土支架结构及及栈桥有安装联系的主体结构全部施工结束并有工序交接资料、检查组装好的钢桁架构件是否放平垫实、起重工检查好吊具、有专人指挥吊装等条件。
4. 安装校正
   • 桁架的安装校正
     • 对于钢桁架采用滑移方案，滑移到设计位置后，应在测量工的测量监视下，利用千斤顶、倒链以及楔子等对其的轴线偏差以及标高偏差进行校正。
   • 整体校正当
     • 每个区域的桁架吊完后，对这该区的桁架再进行整体测量校正。

四、测量控制

1. 测量的基本内容
   • 桁架测量工作内容包括：钢桁架的安装精度测量，桁架拼装、安装直线度控制，桁架上弦标高控制，变形观测等。
2. 桁架安装测量控制
   • 桁架安装的测量控制重点在于就位的控制，在柱支座精度保证的前提下，进行预埋件验收交接轴线控制点和标高基准点，布设桁架轴线和定位标高；复测支座的定位、标高、做好记录。

五、质量保证措施

1. 质量标准
   • 遵循相关的钢结构工程施工质量验收规范（如《钢结构工程施工质量验收规范》(GB50205 - 2001)），明确钢桁架安装的各项质量标准，如构件的尺寸偏差、焊接质量、安装精度等要求。
2. 质量控制措施
   • 原材料质量控制
     • 对钢构件的原材料进行严格的检验，确保其质量符合设计要求。
   • 施工过程质量控制
     • 在钢桁架拼装、吊装、焊接等施工过程中，加强质量检查，严格按照施工工艺和质量标准进行操作，对发现的质量问题及时进行整改。
   • 质量检验与验收
     • 建立质量检验制度，对钢桁架安装的各个工序进行检验，未经检验或检验不合格的工序不得进入下一道工序；在钢桁架安装完成后，按照相关规范进行验收，确保工程质量达到合格标准。

六、安全保证措施

1. 安全管理制度
   • 建立健全安全管理制度，如安全生产责任制、安全教育培训制度、安全检查制度、安全事故应急预案等。
2. 安全技术措施
   • 在钢桁架安装过程中，针对起重作业、高空作业、焊接作业等危险作业，制定相应的安全技术措施，如设置安全警示标志、佩戴个人防护用品、确保设备安全运行等。
3. 安全教育培训
   • 对所有施工人员进行安全教育培训，提高施工人员的安全意识和安全操作技能，防止安全事故的发生。

七、进度计划与保证措施

1. 进度计划
   • 根据工程总工期要求，编制钢桁架安装的详细进度计划，明确各个工序的开始时间、完成时间和持续时间，合理安排施工顺序和资源配置。
2. 进度保证措施
   • 组织措施
     • 建立高效的项目管理组织机构，明确各部门和人员的职责，加强协调配合，确保施工顺利进行。
   • 技术措施
     • 采用先进的施工技术和工艺，提高施工效率，如采用先进的焊接技术、吊装技术等。
   • 经济措施
     • 建立合理的奖惩制度，对按时完成任务的施工班组和个人进行奖励，对拖延工期的进行处罚，激励施工人员积极推进工程进度。
   • 资源保障措施
     • 确保施工所需的人力、物力、财力等资源的及时供应，如保证材料及时进场、设备正常运行等。
